Inhalt des Kits

● Molex # 394260002 am Stromverteilerende
● Molex # 39422-0012 Gleichstrom-Gegenstecker

Erforderliche Werkzeuge

● Handcrimpzange (Tyco Electronics, 58433-3 oder ähnlich).
● Abisolierzangen, mit denen Isolierung der Größe 10 AWG von festem oder verdrilltem, isoliertem Kupferdraht entfernt werden kann
ANMERKUNG: Verwenden Sie Alpha Wire-Draht mit der Teilenummer 3080 oder einen gleichwertigen Draht (Verlitzung 65/30).

Erforderliche Kabel

● Ein schwarzer, maximal 2 m langer (verdrillter) UL-10-AWG-Leiter [–(48–60) V Gleichspannung]
● Ein roter, maximal 2 m langer (verdrillter) UL-10-AWG-Leiter (Gleichstrom-Rückleiter)
● Ein (verlitzter) AWG-Draht der Stärke 10 vom Typ UL, grün/gelb/grün mit einem gelben Streifen, maximal 2 m lang (Schutzerdung)
Schutzerdungskabel montieren und anschließen
ANMERKUNG: Bei Geräten, die -(48-60) V-Gleichstrom-Netzteile verwenden, muss ein qualifizierter Elektriker alle Verbindungen
zum Gleichstrom und zu Sicherheitsanlagen herstellen. Versuchen Sie nicht, die Verbindung zum Gleichstrom und zu
Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und
Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.
Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
ANMERKUNG: Es wird empfohlen, dass Sie den verdrillten Kupferdraht-Typ verwenden.
1. Ziehen Sie die Isolierung vom Ende des grünen oder gelben Kabels (Schutzerdungskabel) ab und legen Sie etwa 4,5 mm (0,175 Zoll)
des Kupferdrahtes frei.
2. Verwenden Sie eine Handcrimpzange, um den Ringkabelschuh an dem grünen oder gelben Draht zu crimpen.
3. Verbinden Sie den Schutzerdungsleiter unter Verwendung einer #6-32 Mutter mit Unterlegscheibe mit dem Erdungspfosten auf der
Rückseite des Systems und befestigen Sie ihn sicher am Erdungspfosten.

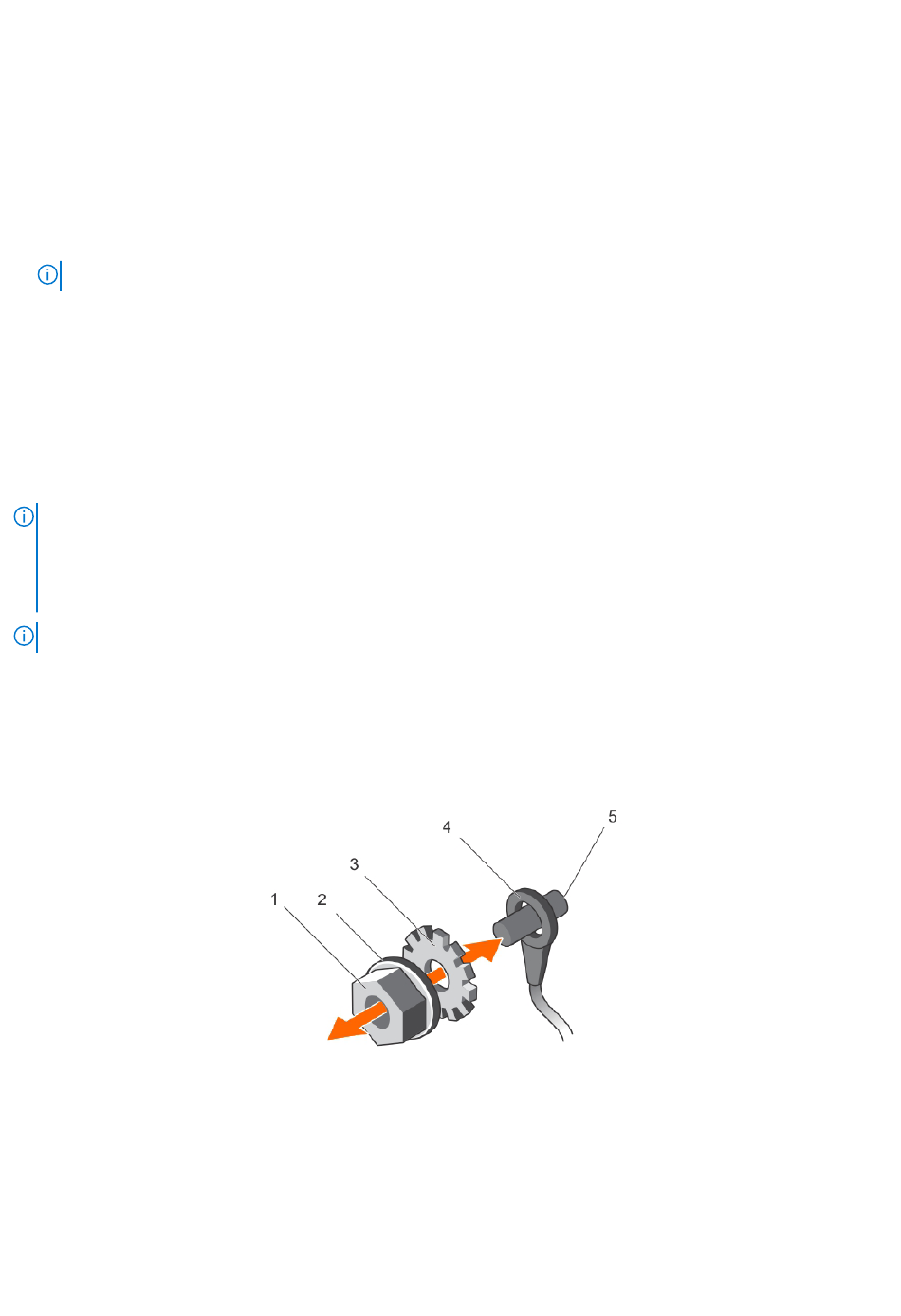

Abbildung 17. Schutzerdungskabel montieren und anschließen
a. #6-32 Mutter
b. Federunterlegscheibe
c. Unterlegscheibe
d. Klemme am Schutzerdungskabel
