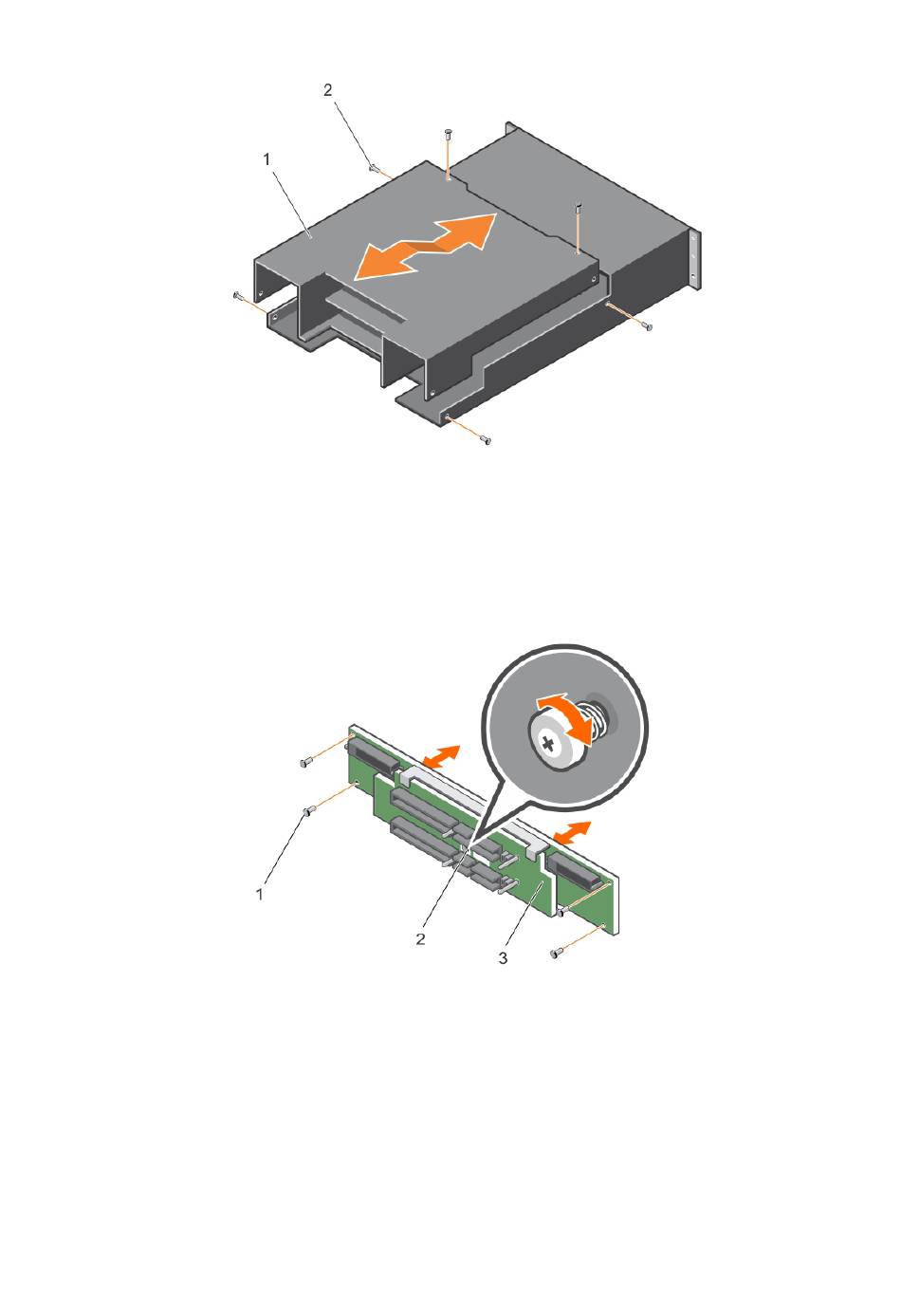

Abbildung 22. Entfernen und Installieren des EMM oder Netzteilgehäuses
a. EMM oder Netzteilgehäuse
b. Schrauben (6)
9. Heben Sie das EMM oder Netzteilgehäuse aus dem Gehäuse.
10. Lösen Sie die unverlierbare Schraube, mit der die Rückwandplatine am Gehäuse befestigt ist.
11. Entfernen Sie die Schrauben, mit denen die Rückwandplatine befestigt ist, und ziehen Sie die Rückwandplatine aus dem Gehäuse.
Abbildung 23. Rückwandplatine entfernen und installieren
a. Schrauben (4)
b. Unverlierbare Schraube
c. Rückwandplatine
Installieren der Rückwandplatine
1. Richten Sie die Löcher der Rückwandplatine auf die Löcher im Gehäuse aus.
2. Befestigen Sie die unverlierbare Schraube, die das Netzteil am Gehäuse sichert.
3. Bringen Sie die Schrauben wieder an, mit denen die Rückwandplatine am Gehäuse befestigt wird.
28 Installation von Gehäusekomponenten
