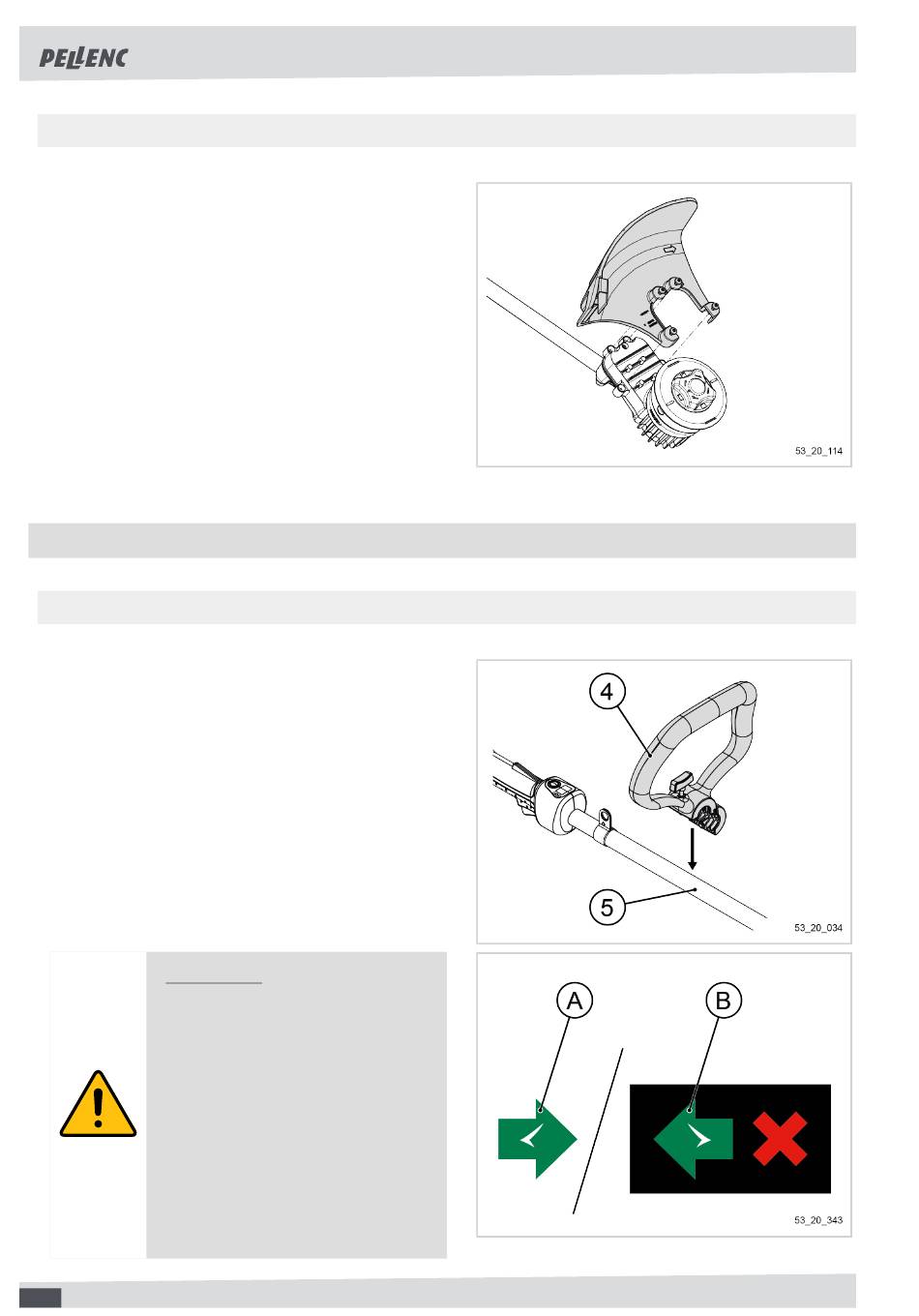

4.2.2. DESMONTAJE DEL CÁRTER DE PROTECCIÓN
1. Desatornillar los 4 tornillos con un destornillador
T25.
2. Desmontar el cárter de protección y los 4 tornillos.
4.3. MONTAJE Y DESMONTAJE DE LA EMPUÑADURA REDONDA
4.3.1. MONTAJE DE LA EMPUÑADURA REDONDA
1. Colocar la empuñadura redonda (4) en el tubo (5).
Atención
Según la versión de la herramienta:
1. La punta de la flecha verde (B)
que se encuentra en la empu-
ñadura redonda (4) debe estar
orientada hacia la flecha verde
(A) que se encuentra en el tubo
(5).
o
2. Si no hay ninguna indicación vi-
sual, la rueda (3) debe estar jun-
to a la batería.
138
CORTABORDES EXCELION ALPHA
53_144013_C
