Übersetzung der
ursprünglichen Anleitung
BEDIENUNGSANLEITUNG
54_14_16B
INHALT:

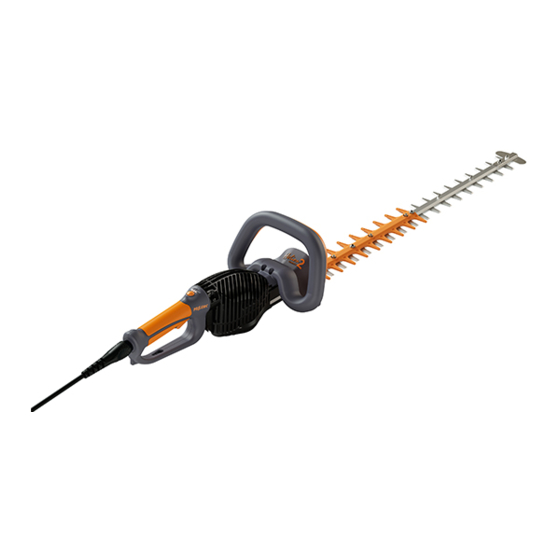

• Eine Heckenschere ohne Schneidwerkzeug
• Ein Akku-Anschlusskabel
• Ein Torx-Schraubendreher
• Eine Bedienungsanleitung
• 1 Armbinde
• 3 Schrauben für den Schneidkopf
• Die Garantiekarte
DIE BEDIENUNGSANLEITUNG VOR DEM GEBRAUCH BITTE AUFMERKSAM LESEN
54_117575_F - 07/2017
