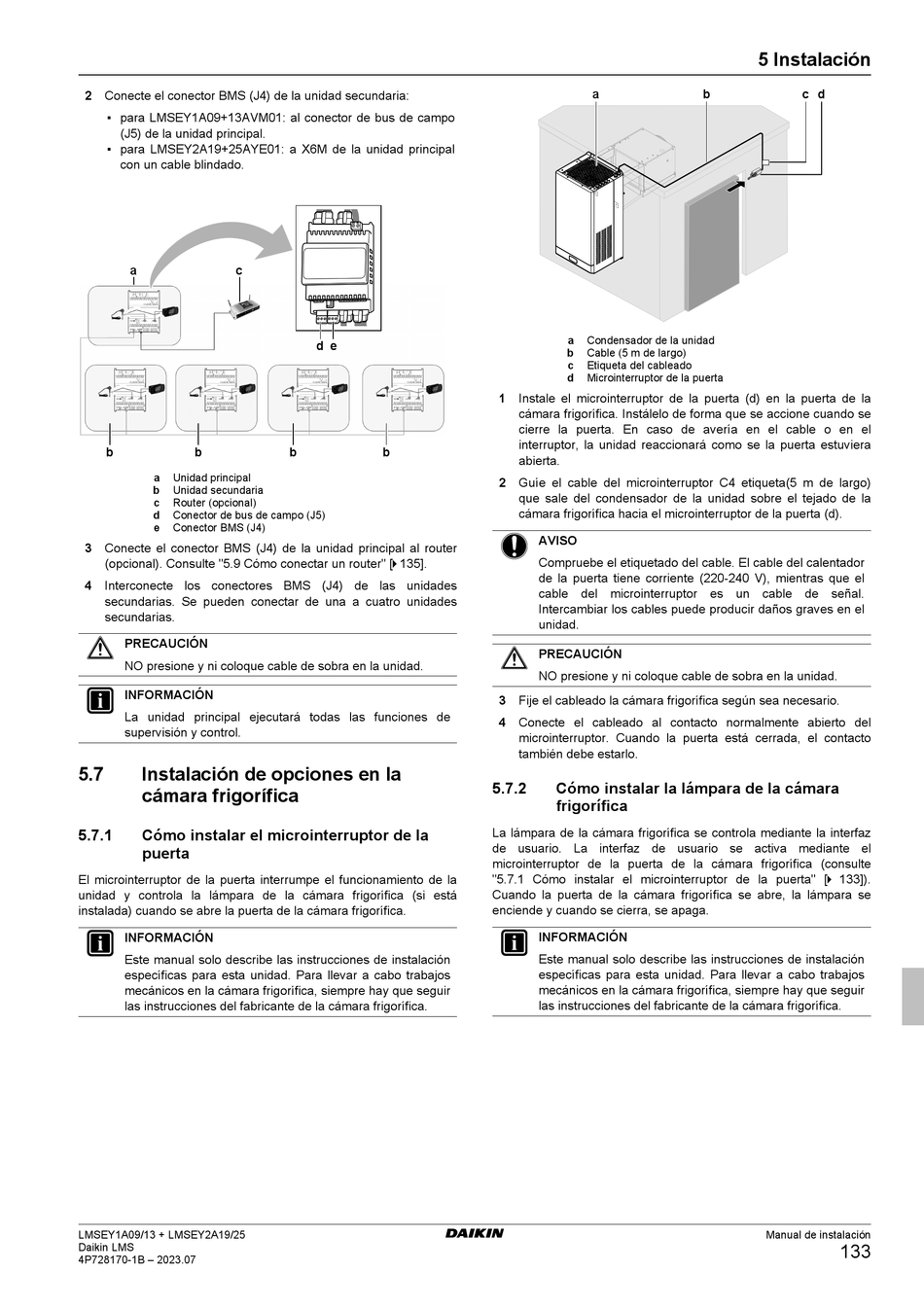

2 Conecte el conector BMS (J4) de la unidad secundaria:
▪ para LMSEY1A09+13AVM01: al conector de bus de campo
(J5) de la unidad principal.
▪ para LMSEY2A19+25AYE01: a X6M de la unidad principal
con un cable blindado.
a c
b b
a Unidad principal
b Unidad secundaria
c Router (opcional)
d Conector de bus de campo (J5)
e Conector BMS (J4)
3 Conecte el conector BMS (J4) de la unidad principal al router
(opcional). Consulte "5.9 Cómo conectar un router" [ 4 135].
4 Interconecte los conectores BMS (J4) de las unidades
secundarias. Se pueden conectar de una a cuatro unidades
secundarias.
PRECAUCIÓN
NO presione y ni coloque cable de sobra en la unidad.
INFORMACIÓN
La unidad principal ejecutará todas las funciones de
supervisión y control.
5.7 Instalación de opciones en la
cámara frigorífica
5.7.1 Cómo instalar el microinterruptor de la
puerta
El microinterruptor de la puerta interrumpe el funcionamiento de la
unidad y controla la lámpara de la cámara frigorífica (si está
instalada) cuando se abre la puerta de la cámara frigorífica.
INFORMACIÓN
Este manual solo describe las instrucciones de instalación
específicas para esta unidad. Para llevar a cabo trabajos
mecánicos en la cámara frigorífica, siempre hay que seguir
las instrucciones del fabricante de la cámara frigorífica.
LMSEY1A09/13 + LMSEY2A19/25
Daikin LMS
4P728170-1B – 2023.07
d e
b b
a
a Condensador de la unidad
b Cable (5 m de largo)
c Etiqueta del cableado
d Microinterruptor de la puerta
1 Instale el microinterruptor de la puerta (d) en la puerta de la
cámara frigorífica. Instálelo de forma que se accione cuando se
cierre la puerta. En caso de avería en el cable o en el
interruptor, la unidad reaccionará como se la puerta estuviera
abierta.
2 Guíe el cable del microinterruptor C4 etiqueta(5 m de largo)
que sale del condensador de la unidad sobre el tejado de la
cámara frigorífica hacia el microinterruptor de la puerta (d).
AVISO
Compruebe el etiquetado del cable. El cable del calentador
de la puerta tiene corriente (220-240 V), mientras que el
cable del microinterruptor es un cable de señal.
Intercambiar los cables puede producir daños graves en el
unidad.
PRECAUCIÓN
NO presione y ni coloque cable de sobra en la unidad.
3 Fije el cableado la cámara frigorífica según sea necesario.
4 Conecte el cableado al contacto normalmente abierto del
microinterruptor. Cuando la puerta está cerrada, el contacto
también debe estarlo.
5.7.2 Cómo instalar la lámpara de la cámara
frigorífica
La lámpara de la cámara frigorífica se controla mediante la interfaz
de usuario. La interfaz de usuario se activa mediante el
microinterruptor de la puerta de la cámara frigorífica (consulte
"5.7.1 Cómo instalar el microinterruptor de la puerta" [ 4 133]).
Cuando la puerta de la cámara frigorífica se abre, la lámpara se
enciende y cuando se cierra, se apaga.
INFORMACIÓN
Este manual solo describe las instrucciones de instalación
específicas para esta unidad. Para llevar a cabo trabajos
mecánicos en la cámara frigorífica, siempre hay que seguir
las instrucciones del fabricante de la cámara frigorífica.
5 Instalación
b c d
