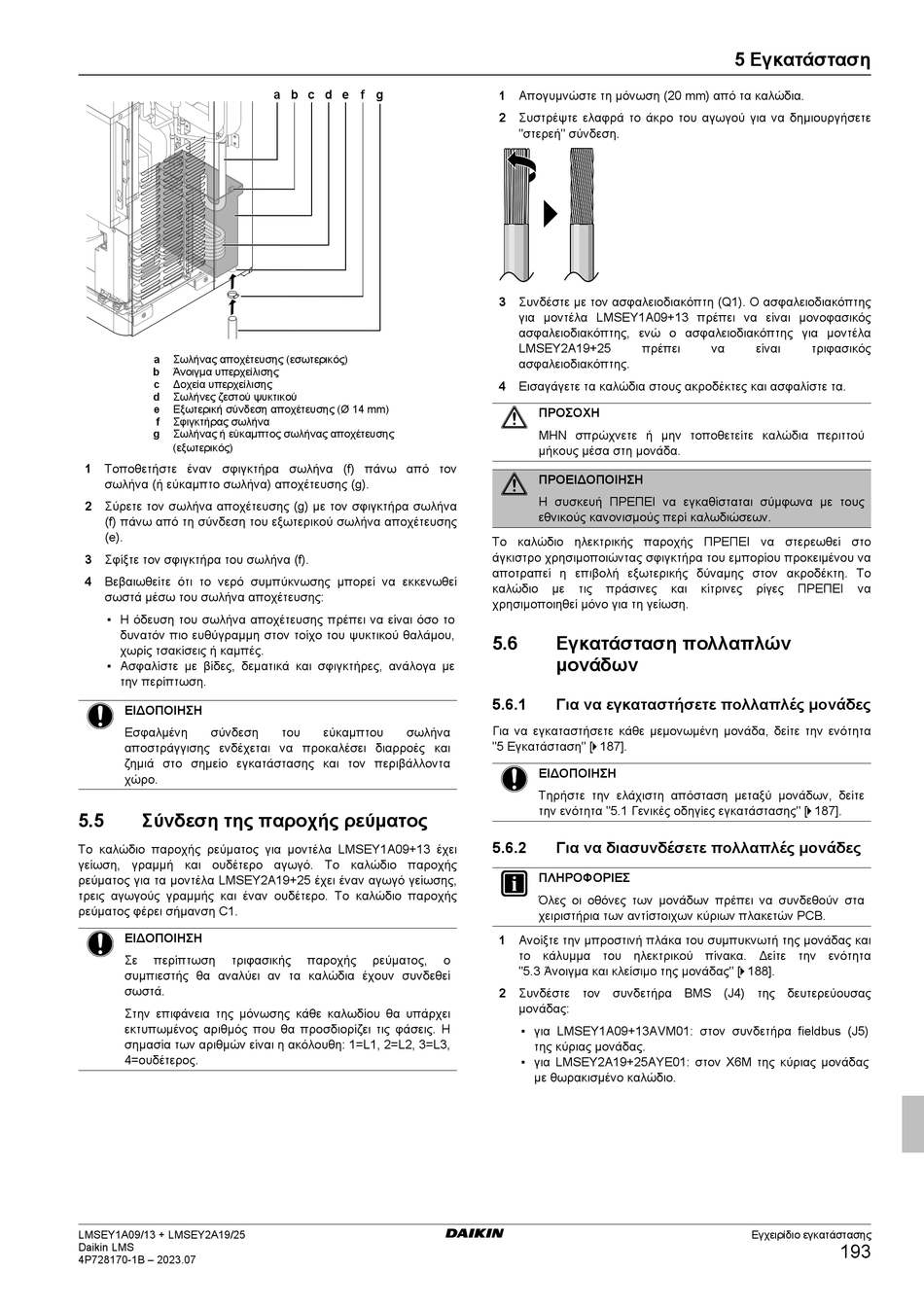

a Σωλήνας αποχέτευσης (εσωτερικός)
b Άνοιγμα υπερχείλισης
c Δοχεία υπερχείλισης
d Σωλήνες ζεστού ψυκτικού
e Εξωτερική σύνδεση αποχέτευσης (Ø 14 mm)
f Σφιγκτήρας σωλήνα
g Σωλήνας ή εύκαμπτος σωλήνας αποχέτευσης
(εξωτερικός)
1 Τοποθετήστε έναν σφιγκτήρα σωλήνα (f) πάνω από τον
σωλήνα (ή εύκαμπτο σωλήνα) αποχέτευσης (g).
2 Σύρετε τον σωλήνα αποχέτευσης (g) με τον σφιγκτήρα σωλήνα
(f) πάνω από τη σύνδεση του εξωτερικού σωλήνα αποχέτευσης
(e).
3 Σφίξτε τον σφιγκτήρα του σωλήνα (f).
4 Βεβαιωθείτε ότι το νερό συμπύκνωσης μπορεί να εκκενωθεί
σωστά μέσω του σωλήνα αποχέτευσης:
▪ Η όδευση του σωλήνα αποχέτευσης πρέπει να είναι όσο το
δυνατόν πιο ευθύγραμμη στον τοίχο του ψυκτικού θαλάμου,
χωρίς τσακίσεις ή καμπές.
▪ Ασφαλίστε με βίδες, δεματικά και σφιγκτήρες, ανάλογα με
την περίπτωση.
ΕΙΔΟΠΟΙΗΣΗ
Εσφαλμένη σύνδεση
αποστράγγισης ενδέχεται να προκαλέσει διαρροές και
ζημιά στο σημείο εγκατάστασης και τον περιβάλλοντα
χώρο.
5.5 Σύνδεση της παροχής ρεύματος
Το καλώδιο παροχής ρεύματος για μοντέλα LMSEY1A09+13 έχει
γείωση, γραμμή και ουδέτερο αγωγό. Το καλώδιο παροχής
ρεύματος για τα μοντέλα LMSEY2A19+25 έχει έναν αγωγό γείωσης,
τρεις αγωγούς γραμμής και έναν ουδέτερο. Το καλώδιο παροχής
ρεύματος φέρει σήμανση C1.
ΕΙΔΟΠΟΙΗΣΗ
Σε περίπτωση τριφασικής
συμπιεστής θα αναλύει αν τα καλώδια έχουν συνδεθεί
σωστά.
Στην επιφάνεια της μόνωσης κάθε καλωδίου θα υπάρχει
εκτυπωμένος αριθμός που θα προσδιορίζει τις φάσεις. Η
σημασία των αριθμών είναι η ακόλουθη: 1=L1, 2=L2, 3=L3,
4=ουδέτερος.
LMSEY1A09/13 + LMSEY2A19/25
Daikin LMS
4P728170-1B – 2023.07
a b c d e f g
του εύκαμπτου σωλήνα
παροχής ρεύματος, ο
1 Απογυμνώστε τη μόνωση (20 mm) από τα καλώδια.
2 Συστρέψτε ελαφρά το άκρο του αγωγού για να δημιουργήσετε
"στερεή" σύνδεση.
3 Συνδέστε με τον ασφαλειοδιακόπτη (Q1). Ο ασφαλειοδιακόπτης
για μοντέλα LMSEY1A09+13 πρέπει να είναι μονοφασικός
ασφαλειοδιακόπτης, ενώ ο ασφαλειοδιακόπτης για μοντέλα
LMSEY2A19+25 πρέπει
ασφαλειοδιακόπτης.
4 Εισαγάγετε τα καλώδια στους ακροδέκτες και ασφαλίστε τα.
ΠΡΟΣΟΧΗ
ΜΗΝ σπρώχνετε ή μην τοποθετείτε καλώδια περιττού
μήκους μέσα στη μονάδα.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Η συσκευή ΠΡΕΠΕΙ να εγκαθίσταται σύμφωνα με τους
εθνικούς κανονισμούς περί καλωδιώσεων.
Το καλώδιο ηλεκτρικής παροχής ΠΡΕΠΕΙ να στερεωθεί στο
άγκιστρο χρησιμοποιώντας σφιγκτήρα του εμπορίου προκειμένου να
αποτραπεί η επιβολή εξωτερικής δύναμης στον ακροδέκτη. Το
καλώδιο με τις πράσινες
χρησιμοποιηθεί μόνο για τη γείωση.
5.6 Εγκατάσταση πολλαπλών
μονάδων
5.6.1 Για να εγκαταστήσετε πολλαπλές μονάδες
Για να εγκαταστήσετε κάθε μεμονωμένη μονάδα, δείτε την ενότητα
"5 Εγκατάσταση" [ 4 187].
ΕΙΔΟΠΟΙΗΣΗ
Τηρήστε την ελάχιστη απόσταση μεταξύ μονάδων, δείτε
την ενότητα "5.1 Γενικές οδηγίες εγκατάστασης" [ 4 187].
5.6.2 Για να διασυνδέσετε πολλαπλές μονάδες
ΠΛΗΡΟΦΟΡΙΕΣ
Όλες οι οθόνες των μονάδων πρέπει να συνδεθούν στα
χειριστήρια των αντίστοιχων κύριων πλακετών PCB.
1 Ανοίξτε την μπροστινή πλάκα του συμπυκνωτή της μονάδας και
το κάλυμμα του ηλεκτρικού πίνακα. Δείτε την ενότητα
"5.3 Άνοιγμα και κλείσιμο της μονάδας" [ 4 188].
2 Συνδέστε τον συνδετήρα BMS (J4) της δευτερεύουσας
μονάδας:
▪ για LMSEY1A09+13AVM01: στον συνδετήρα fieldbus (J5)
της κύριας μονάδας.
▪ για LMSEY2A19+25AYE01: στον X6M της κύριας μονάδας
με θωρακισμένο καλώδιο.
5 Εγκατάσταση
να είναι τριφασικός
και κίτρινες ρίγες ΠΡΕΠΕΙ
