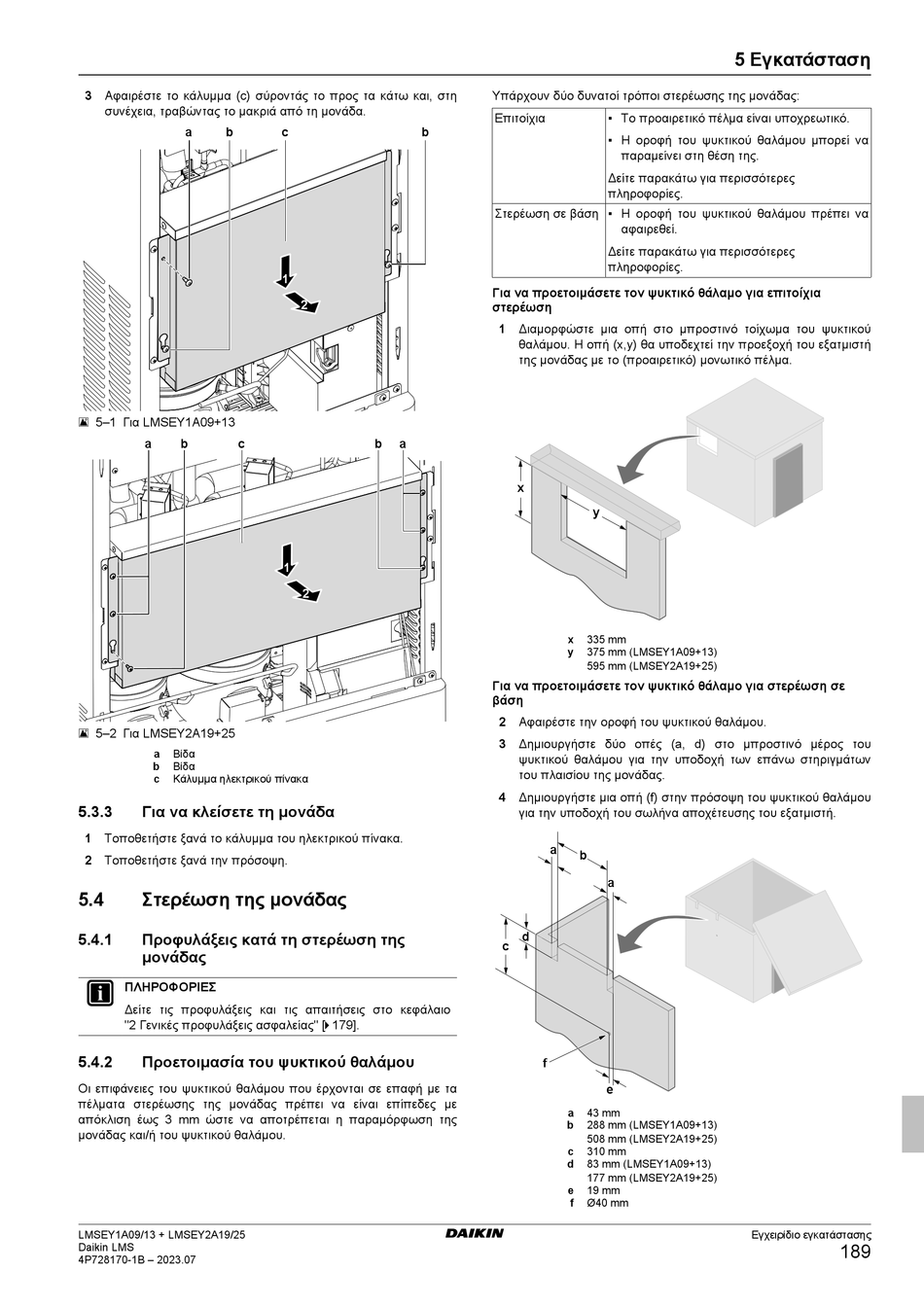

3 Αφαιρέστε το κάλυμμα (c) σύροντάς το προς τα κάτω και, στη
συνέχεια, τραβώντας το μακριά από τη μονάδα.
a b
5‒1 Για LMSEY1A09+13
a b c
5‒2 Για LMSEY2A19+25
a Βίδα
b Βίδα
c Κάλυμμα ηλεκτρικού πίνακα
5.3.3 Για να κλείσετε τη μονάδα
1 Τοποθετήστε ξανά το κάλυμμα του ηλεκτρικού πίνακα.
2 Τοποθετήστε ξανά την πρόσοψη.
5.4 Στερέωση της μονάδας
5.4.1 Προφυλάξεις κατά τη στερέωση της
μονάδας
ΠΛΗΡΟΦΟΡΙΕΣ
Δείτε τις προφυλάξεις και τις απαιτήσεις στο κεφάλαιο
"2 Γενικές προφυλάξεις ασφαλείας" [ 4 179].
5.4.2 Προετοιμασία του ψυκτικού θαλάμου
Οι επιφάνειες του ψυκτικού θαλάμου που έρχονται σε επαφή με τα
πέλματα στερέωσης της μονάδας πρέπει να είναι επίπεδες με
απόκλιση έως 3 mm ώστε να αποτρέπεται η παραμόρφωση της
μονάδας και/ή του ψυκτικού θαλάμου.
LMSEY1A09/13 + LMSEY2A19/25
Daikin LMS
4P728170-1B – 2023.07
c b
1
2
b a
1
2
Υπάρχουν δύο δυνατοί τρόποι στερέωσης της μονάδας:
Επιτοίχια ▪ Το προαιρετικό πέλμα είναι υποχρεωτικό.
▪ Η οροφή του ψυκτικού θαλάμου μπορεί να
παραμείνει στη θέση της.
Δείτε παρακάτω για περισσότερες
πληροφορίες.
Στερέωση σε βάση ▪ Η οροφή του ψυκτικού θαλάμου πρέπει να
αφαιρεθεί.
Δείτε παρακάτω για περισσότερες
πληροφορίες.
Για να προετοιμάσετε τον ψυκτικό θάλαμο για επιτοίχια
στερέωση
1 Διαμορφώστε μια οπή στο μπροστινό τοίχωμα του ψυκτικού
θαλάμου. Η οπή (x,y) θα υποδεχτεί την προεξοχή του εξατμιστή
της μονάδας με το (προαιρετικό) μονωτικό πέλμα.
x
y
x 335 mm
y 375 mm (LMSEY1A09+13)
595 mm (LMSEY2A19+25)
Για να προετοιμάσετε τον ψυκτικό θάλαμο για στερέωση σε
βάση
2 Αφαιρέστε την οροφή του ψυκτικού θαλάμου.
3 Δημιουργήστε δύο οπές (a, d) στο μπροστινό μέρος του
ψυκτικού θαλάμου για την υποδοχή των επάνω στηριγμάτων
του πλαισίου της μονάδας.
4 Δημιουργήστε μια οπή (f) στην πρόσοψη του ψυκτικού θαλάμου
για την υποδοχή του σωλήνα αποχέτευσης του εξατμιστή.
a
b
a
d
c
f
e
a 43 mm
b 288 mm (LMSEY1A09+13)
508 mm (LMSEY2A19+25)
c 310 mm
d 83 mm (LMSEY1A09+13)
177 mm (LMSEY2A19+25)
e 19 mm
f Ø40 mm
5 Εγκατάσταση
Εγχειρίδιο εγκατάστασης
189
