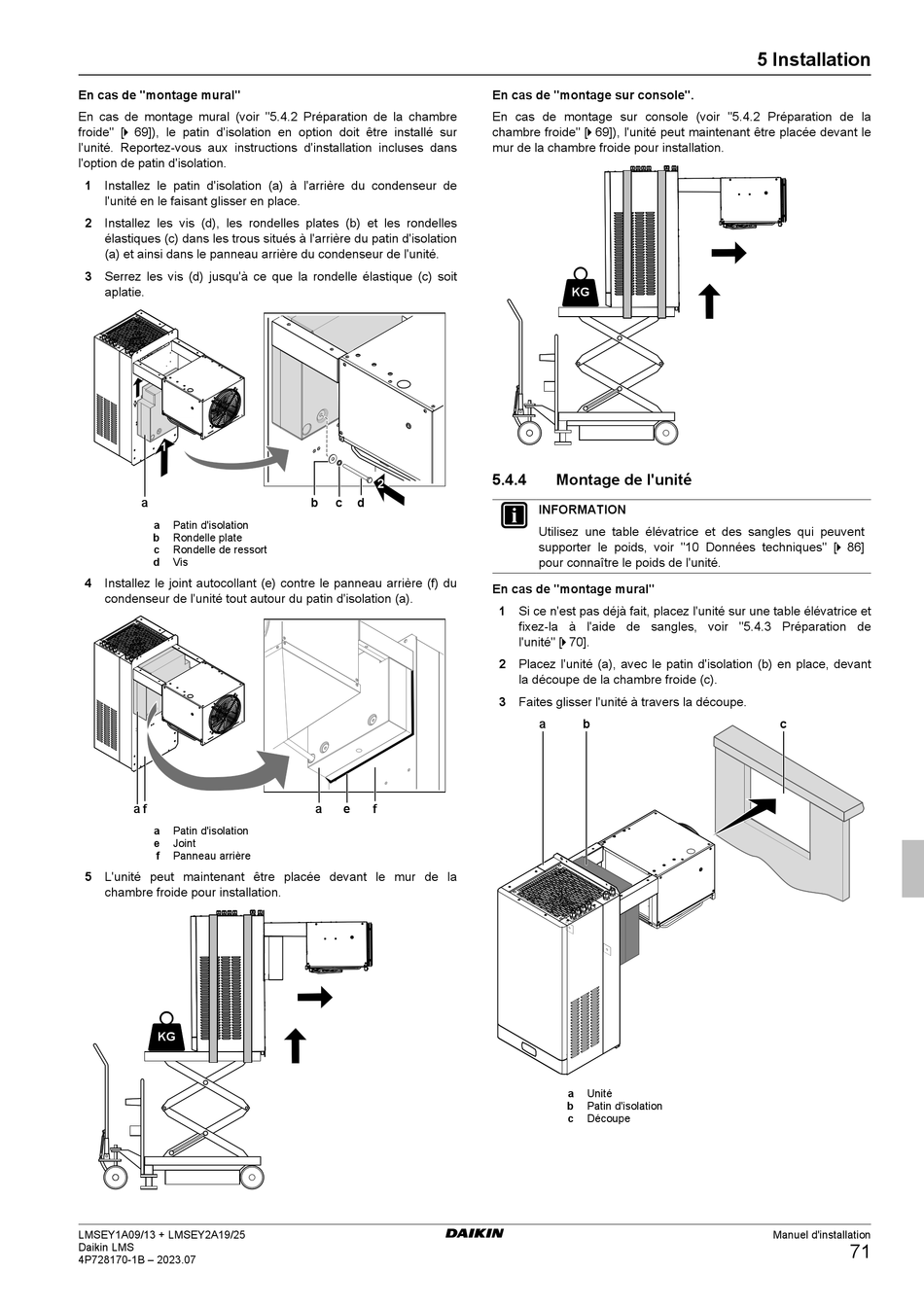

En cas de "montage mural"
En cas de montage mural (voir "5.4.2 Préparation de la chambre
froide" [ 4 69]), le patin d'isolation en option doit être installé sur
l'unité. Reportez-vous aux instructions d'installation incluses dans
l'option de patin d'isolation.
1 Installez le patin d'isolation (a) à l'arrière du condenseur de
l'unité en le faisant glisser en place.
2 Installez les vis (d), les rondelles plates (b) et les rondelles
élastiques (c) dans les trous situés à l'arrière du patin d'isolation
(a) et ainsi dans le panneau arrière du condenseur de l'unité.
3 Serrez les vis (d) jusqu'à ce que la rondelle élastique (c) soit
aplatie.
1
a
a Patin d'isolation
b Rondelle plate
c Rondelle de ressort
d Vis
4 Installez le joint autocollant (e) contre le panneau arrière (f) du
condenseur de l'unité tout autour du patin d'isolation (a).
a f
a Patin d'isolation
e Joint
f Panneau arrière
5 L'unité peut maintenant être placée devant le mur de la
chambre froide pour installation.
KG
LMSEY1A09/13 + LMSEY2A19/25
Daikin LMS
4P728170-1B – 2023.07
2
b c d
a e f
En cas de "montage sur console".
En cas de montage sur console (voir "5.4.2 Préparation de la
chambre froide" [ 4 69]), l'unité peut maintenant être placée devant le
mur de la chambre froide pour installation.
KG
5.4.4 Montage de l'unité
INFORMATION
Utilisez une table élévatrice et des sangles qui peuvent
supporter le poids, voir "10 Données techniques" [ 4 86]
pour connaître le poids de l'unité.
En cas de "montage mural"
1 Si ce n'est pas déjà fait, placez l'unité sur une table élévatrice et
fixez-la à l'aide de sangles, voir "5.4.3 Préparation de
l'unité" [ 4 70].
2 Placez l'unité (a), avec le patin d'isolation (b) en place, devant
la découpe de la chambre froide (c).
3 Faites glisser l'unité à travers la découpe.
a b
a Unité
b Patin d'isolation
c Découpe
5 Installation
c
Manuel d'installation
