5 Verbinden von fingerabdrucklesern mit dem C2P
controller
Die Fingerabdruckleser können praktisch an jeden Controller angeschlossen werden,
der Wiegand-kompatibel ist (Standard Wiegand 26bit oder benutzerdefinierter
Wiegand).
•
Die Leitungen D0 und D1 sind Wiegandleitungen und der Wiegandcode wird durch sie
übertragen.
•
Die RS485 Leitungen (A, B) werden für die Fingerabdruckübertragung und die
Einstellung der Lesegeräte genutzt.
•
Verwenden Sie eine andere Stromquelle für den Fingerabdruckleser, verbinden Sie die
GND Anschlüsse beider Geräte um die korrekte
•
Übertragung des Wiegandsignals zu gewährleisten.
•

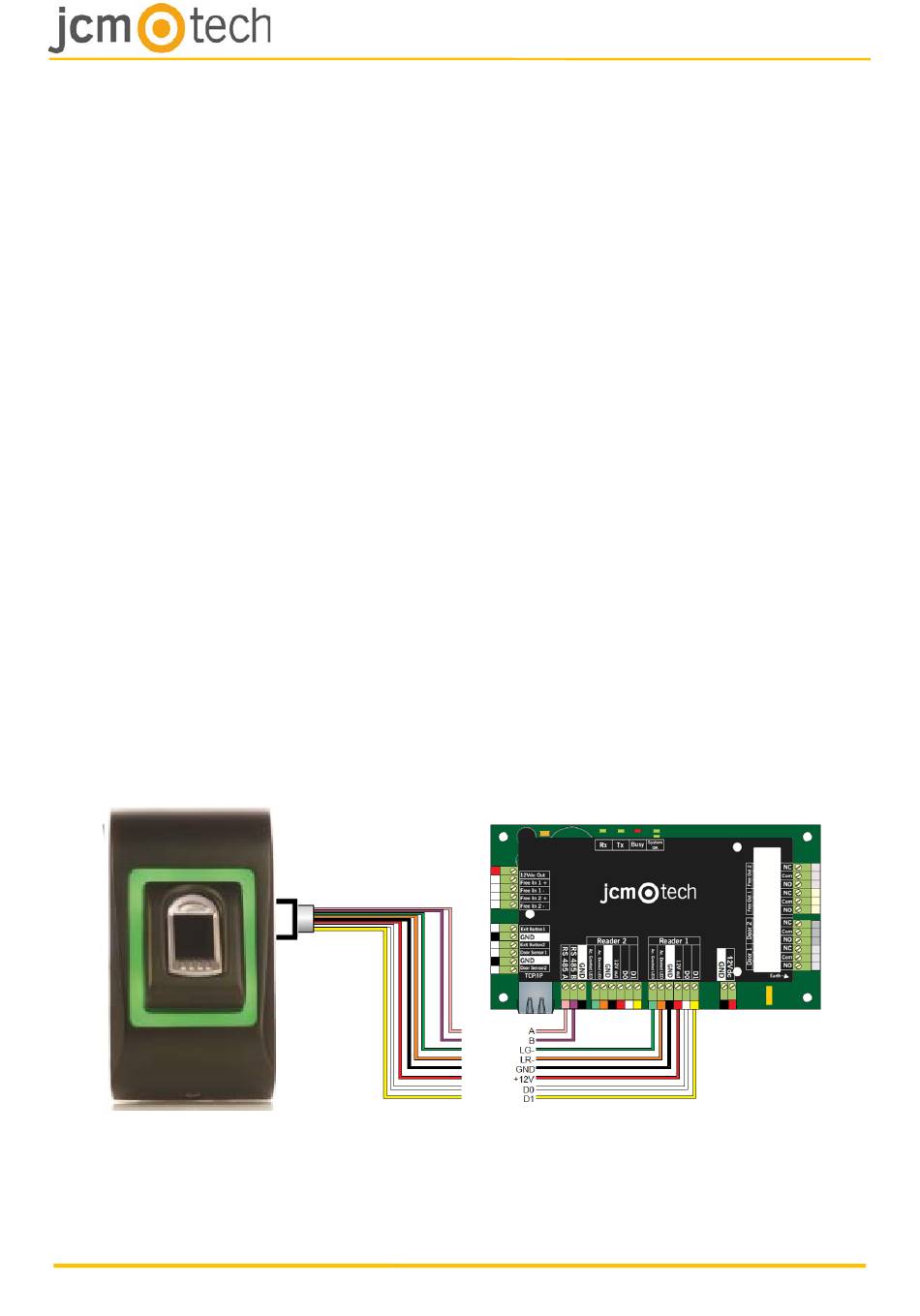

Verbinden Sie die Leitungen D0, D1, Gnd, + 12V, A und B mit der Steuerung C2P
Wenn Sie das Lesegerät angeschlossen und eingeschaltet haben, sollte die LED orange
leuchten und 2 Piepsignale ertönen. Dies bestätigt Ihnen, dass das Gerät eingeschaltet
und einsatzbereit ist.
•
Die Registrierung der Fingerabdrücke erfolgt über die PC Software. Hierfür muss eine
Verbindung zwischen den Fingerabdrucklesegeräten und dem PC. hergestellt sein.
•
Wenn die Entfernung zwischen Leser und Controller sehr groß (50 m) und die
Kommunikation mit dem Leser nicht möglich ist, dann muss das RS-485 Netzwerk
terminiert werden, indem d
UM_3201056_BIO9500_DE_Rev00
Rosa
Violett
Grün
Orange
Schwartz
Rot
Weiß
Gelb
Grau
ie Jumper des C2P Controllers geschlossen werden.
6/20
