19 Schnittstellen

Über die Schnittstelle kann die Waage mit externen Peripheriegeräten kommunizieren.
Die Datenausgabe kann an einen Drucker, PC oder Kontrollanzeigen erfolgen. Umge-
kehrt können Steuerbefehle und Dateneingaben über die angeschlossenen Geräte
(z.B. PC, Tastatur, Barcodeleser) erfolgen.

19.1 RS232C-Schnittstelle zur Dateneingabe und -ausgabe

Die Waage ist standardmäßig mit einer RS232C-Schnittstelle für den Anschluss ei-
nes Peripheriegeräts (z.B. Drucker oder Computer) ausgestattet.
19.1.1 Technische Daten
Anschluss 9 pin d-Subminiaturbuchse
Baud-Rate 1200/2400/4800/9600/19200 wählbar
Parität Leer / Ungerade Zahl / Gerade Zahl

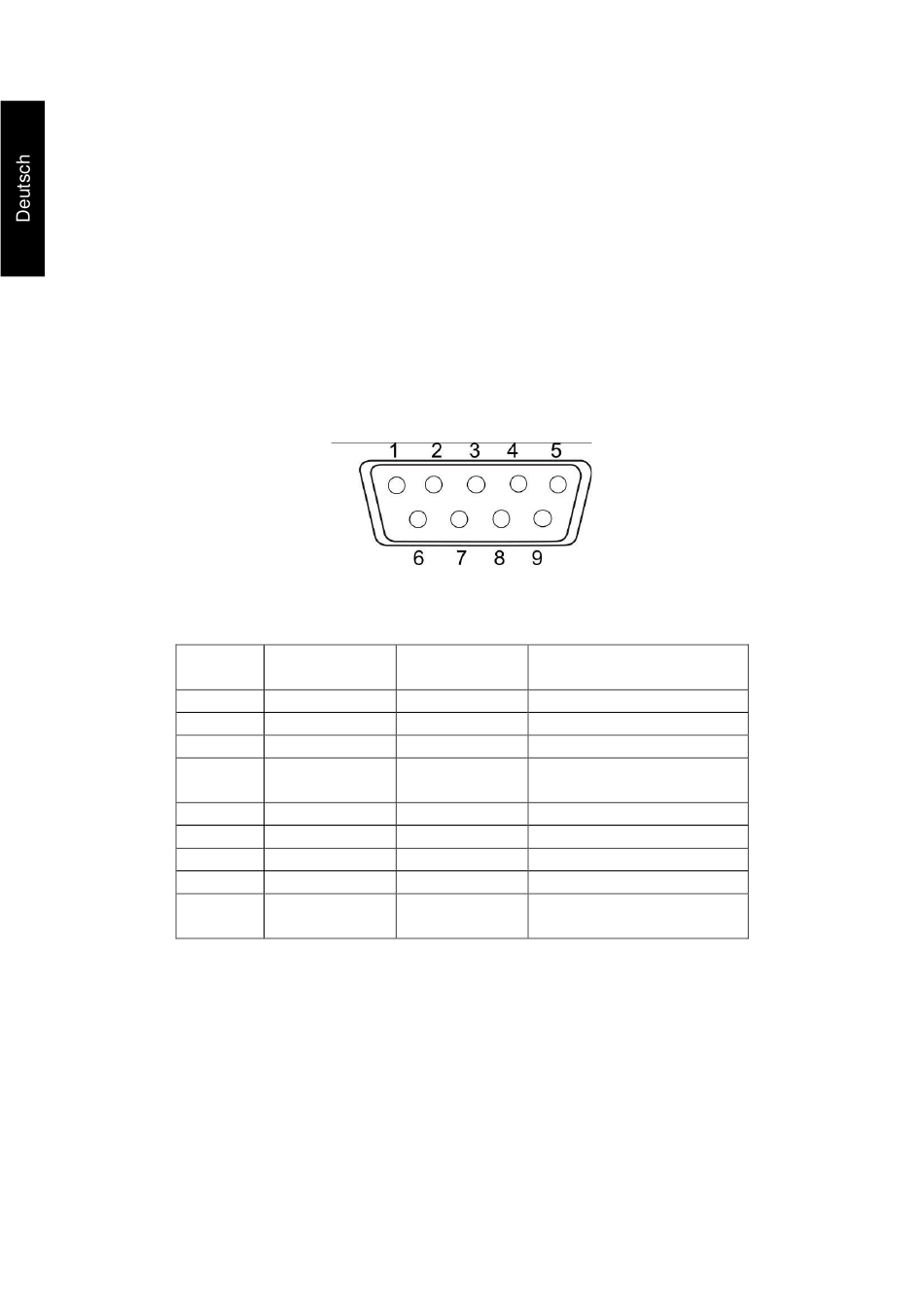

Pinbelegung:
Pin Nr.
1
2
3
4
5
6
7
8
9
72
Signal Input/Output
- -
RXD Input
TXD Output
DTR Output
GND -
- -
- -
- -
- -
Funktion
-
Daten empfangen
Daten ausgeben
HIGH (wenn Waage ein-
geschalten ist)
Signal Ground
-
-
-
-
