Zellplanung Für Access Point - Cleco CellTek CTBA Kurzanleitung

Band
Legende
x: Zugelassen und verfügbar
-: Nicht zugelassen, Sperrung notwendig
o: Zugelassen mit eingeschränkter Leistung auf 20 dBm (SRD)
2.1.3 Zellplanung für Access Point
Jeder Kanal arbeitet mit einem Frequenzbereich von 22 MHz. Um eine Überlagerung der Frequenzberei-
che zu vermeiden, müssen die Kanäle so gewählt werden, dass sich diese nicht überlagern. Somit stehen
im 2,4 GHz-Frequenzband maximal drei unabhängige Kanäle (z. B. 1,6 und 11) zur Verfügung.
Beim 5 GHz-Frequenzband stehen bis zu 21 unabhängige Kanäle zur Verfügung.
Um Interferenzen zwischen verschiedenen Funkzellen mit dem gleichen Funkkanal zu minimieren ist es
ratsam, diese räumlich zu trennen. Zu beachten ist, dass bei mehrgeschossigen Gebäuden auch Stock-
werke oberhalb und unterhalb berücksichtigt werden müssen.
Nachfolgende Übersicht zeigt die grundsätzliche Kanalvergabe.

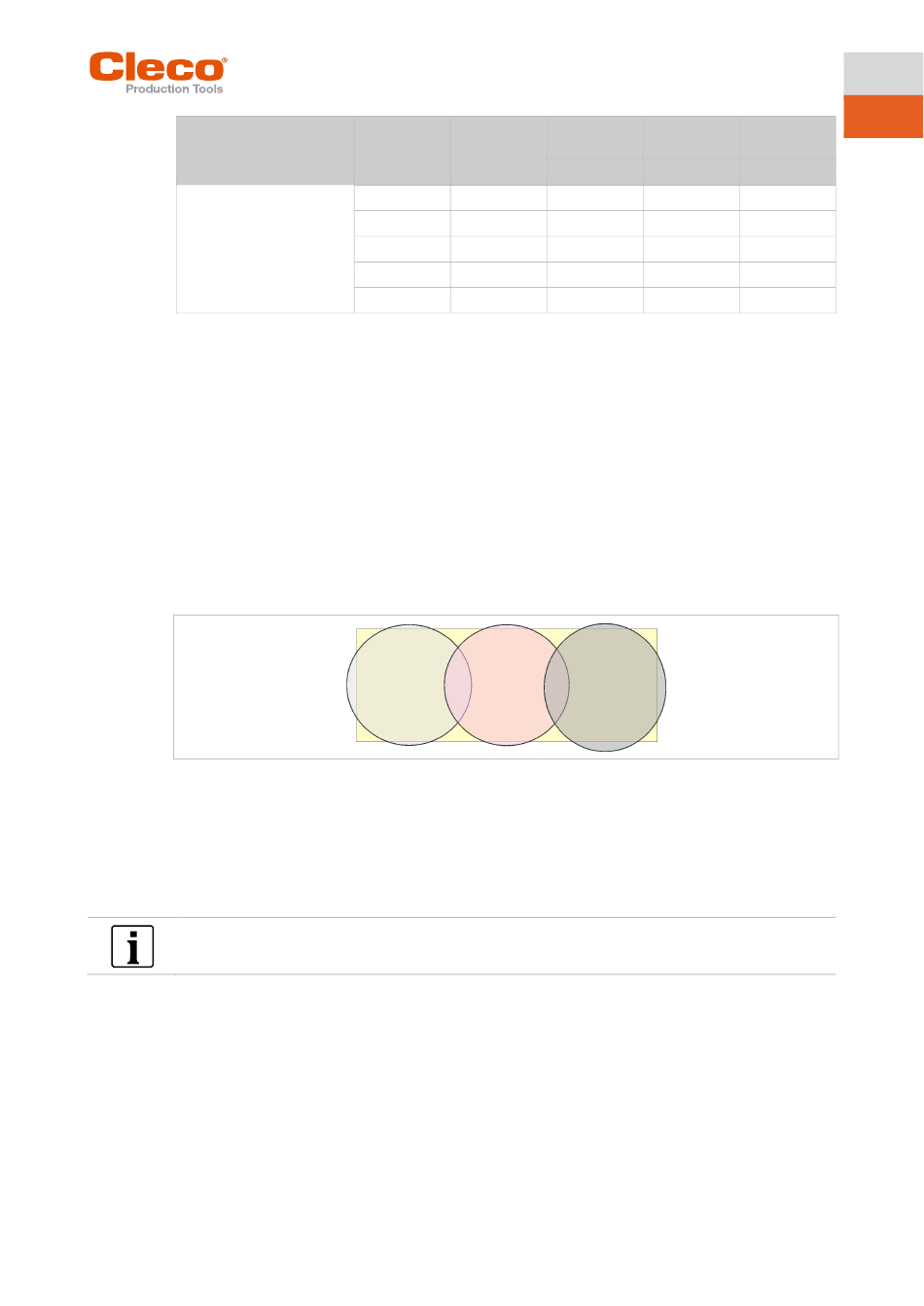

Abb. 2-3: Idealisierte Funkzellen, das Rechteck symbolisieren die Einsatzgebiete der Werkzeuge
Die räumliche Ausdehnung einer Funkzelle ist vor allem von dem verwendeten Access Point, den Anten-
nen und den baulichen Umgebungsbedingungen abhängig. Die Grenze einer Funkzelle ist dann erreicht,
wenn das Verhältnis von Signal- zu Rauschpegel (Signal to Noise Ratio, SNR) auf unter 15 dB sinkt. Wird
dieser Wert unterschritten, sollte eine neue Funkzelle beginnen. Die typische Ausdehnung einer Funkzelle
inner- halb eines Gebäudes reicht bis zu 50 m.
Damit das Werkzeug sich automatisch mit verschiedenen Access Points verbinden kann (Roaming), müs-
sen an den betreffenden Access Points die SSID und die Verschlüsselung gleich eingestellt sein.
Ist eine flächendeckende Abdeckung mit kontrollierter Ausleuchtung durch mehrere Access Points erfor-
derlich, muss für den Einzelfall eine entsprechende Planung und Bewertung durchgeführt werden.
Beispielhafte Installation 5 GHz
Mehrere überlappende Funkzellen sind möglich, selbst wenn nur ein freier Kanal verwendet wird.
•
Mit limitierter Datenmenge sind dann bis zu 200 Werkzeuge in Funkreichweite möglich.
•
• Reichweite der einzelnen Funkzellen wird durch möglichst geringe Sendeleistung begrenzt.
