Systemaufbau

Die Kommunikation zwischen der Steuerung und dem Werkzeug ist über WLAN oder Bluetooth möglich.
Das Werkzeug kann mit einer Steuerung mPro200GC-AP oder mPro300GCD kommunizieren.
Um mit der Steuerung zu kommunizieren, müssen sich die Werkzeuge im mPro-Modus befinden.
2.1

WLAN-Kommunikation

Der beschriebene Systemaufbau basiert auf einer Kommunikation über WLAN. In der Steuerung
mPro200GC-AP ist der Access Point integriert. Die Werkzeuge können nach folgendem Standard kommu-
nizieren:
Werkzeug
CTBA & CTBP
CellTek-Werkzeug
(mPro-Modus)

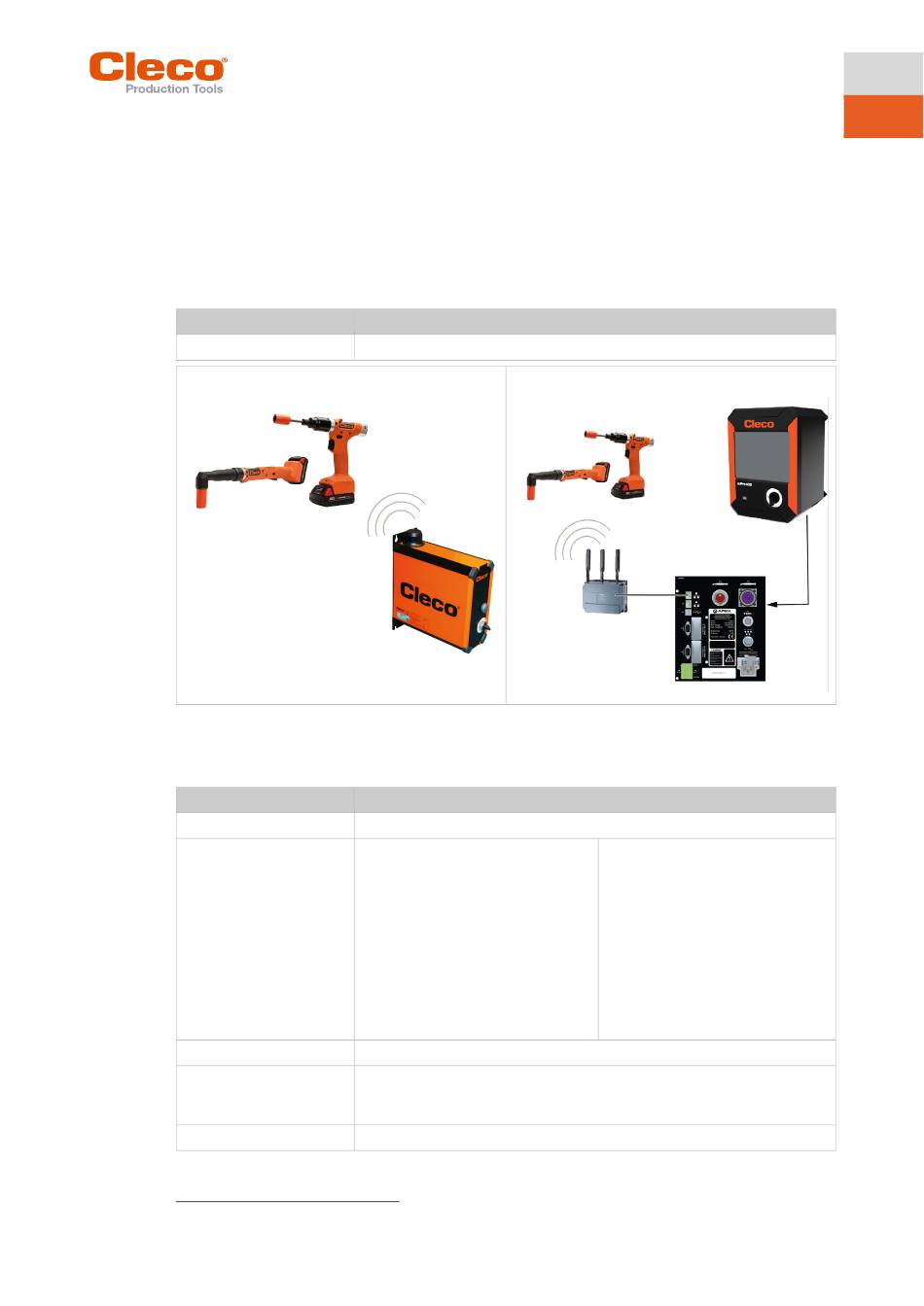

Abb. 2-1: Systemaufbau mit mPro200GC-AP
2.1.1

Werkzeugdaten

Merkmal
Standard
Sicherheit
Reichweite
Kanäle
Sendeleistung
1 Gilt nur für CellTek-Werkzeuge mit der Hardware-Version 2
Apex Tool Group
Standard
WLAN Dual band: 2,4 GHz/5 GHz Standard IEEE 802.11 a/b/g/n
Integrierter
Access Point
mPro200GC-AP
Daten
IEEE 802.11a/b/g/n
WEP-64 HEX
WEP-64 ASCII
WEP-128 HEX
WEP-128 ASCII
WPA/WPA2-PSK TKIP
WPA/WPA2-PSK AES
WPA3-SAE 1
WPA3-PEAP 1
WPA3-TLS 1
802.1x LEAP-TLS WEP-64
802.1x LEAP-TLS WEP-128
Typisch bis zu 100 m
1 – 13 (2,412 – 2,472 GHz)
36, 40, 44, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128,
132,136, 140, 149, 153, 157, 161, 165 (5,180 – 5,825 GHz)
20 dBm
P2545KA | 2022-12 | REV C
CellTek-Werkzeug (mPro-Modus)
mPro400GCD
Access Point
Abb. 2-2: Systemaufbau mit mPro400GCD
802.1x LEAP-TLS TKIP
802.1x LEAP-TLS AES
802.1x EAP-TLS WEP-64
802.1x EAP-TLS WEP-128
802.1x EAP-TLS TKIP
802.1x EAP-TLS AES
Ciso LEAP WEP-64
Ciso LEAP WEP-128
Ciso LEAP TKIP
Ciso LEAP AES
Systemaufbau
2
