ALPA MEGAline Bedienungsanleitung Seite 30

ALPA_CALIPER_MEGAline_IP67_BIG
MODE
1
mm mm
123,456 MODE
> 4s

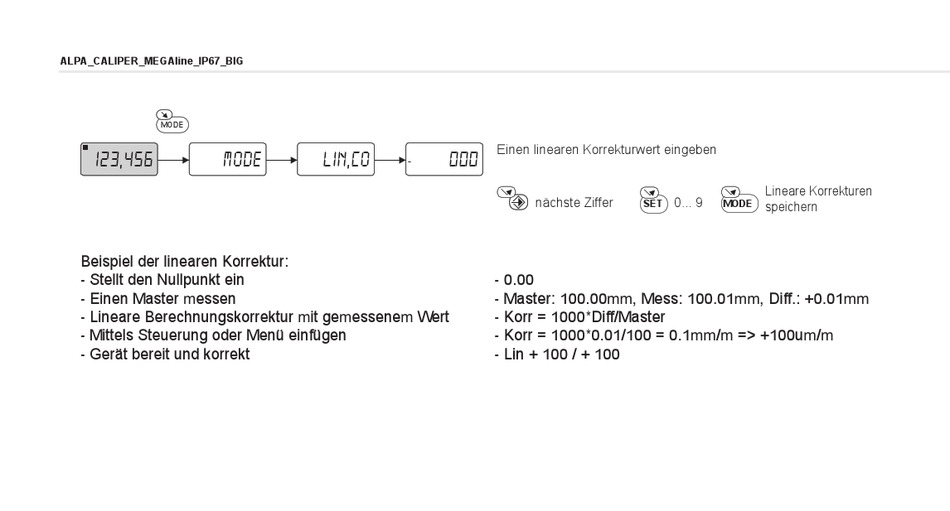

Beispiel der linearen Korrektur:
- Stellt den Nullpunkt ein
- Einen Master messen
- Lineare Berechnungskorrektur mit gemessenem Wert
- Mittels Steuerung oder Menü einfügen
- Gerät bereit und korrekt
Einen linearen Korrekturwert eingeben
mm
LIN,CO 000
-
- 0.00
- Master: 100.00mm, Mess: 100.01mm, Diff.: +0.01mm
- Korr = 1000*Diff/Master
- Korr = 1000*0.01/100 = 0.1mm/m => +100um/m
- Lin + 100 / + 100
nächste Ziffer SET 0... 9
Lineare Korrekturen
MODE
speichern
