ELEKTRISCHE INSTALLATION
4

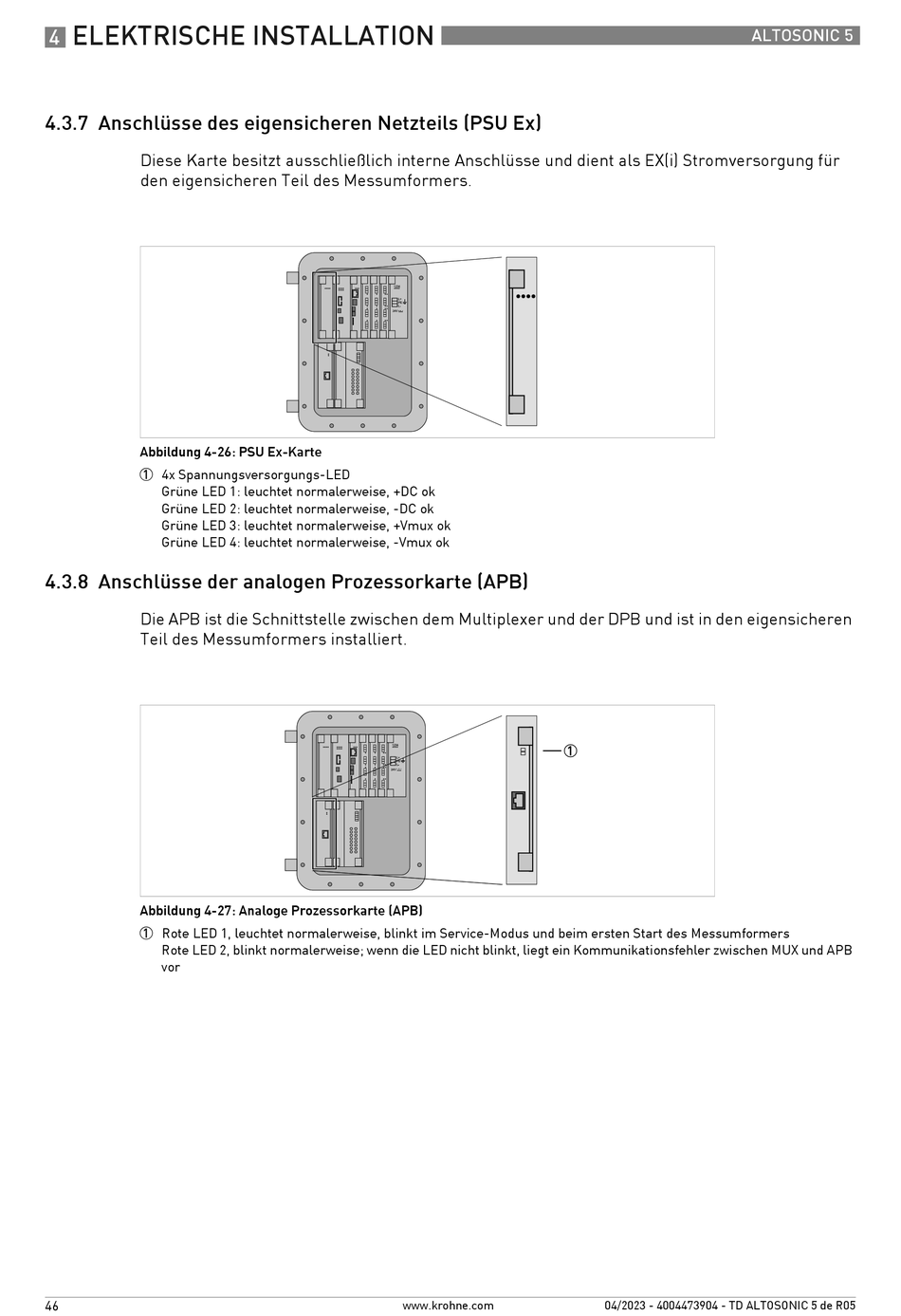

4.3.7 Anschlüsse des eigensicheren Netzteils (PSU Ex)
Diese Karte besitzt ausschließlich interne Anschlüsse und dient als EX(i) Stromversorgung für
den eigensicheren Teil des Messumformers.
Abbildung 4-26: PSU Ex-Karte
1 4x Spannungsversorgungs-LED
Grüne LED 1: leuchtet normalerweise, +DC ok
Grüne LED 2: leuchtet normalerweise, -DC ok
Grüne LED 3: leuchtet normalerweise, +Vmux ok
Grüne LED 4: leuchtet normalerweise, -Vmux ok
4.3.8 Anschlüsse der analogen Prozessorkarte (APB)
Die APB ist die Schnittstelle zwischen dem Multiplexer und der DPB und ist in den eigensicheren
Teil des Messumformers installiert.
Abbildung 4-27: Analoge Prozessorkarte (APB)
1 Rote LED 1, leuchtet normalerweise, blinkt im Service-Modus und beim ersten Start des Messumformers
Rote LED 2, blinkt normalerweise; wenn die LED nicht blinkt, liegt ein Kommunikationsfehler zwischen MUX und APB
vor
46
www.krohne.com
ALTOSONIC 5
04/2023 - 4004473904 - TD ALTOSONIC 5 de R05
