MECHANISCHE INSTALLATION
3

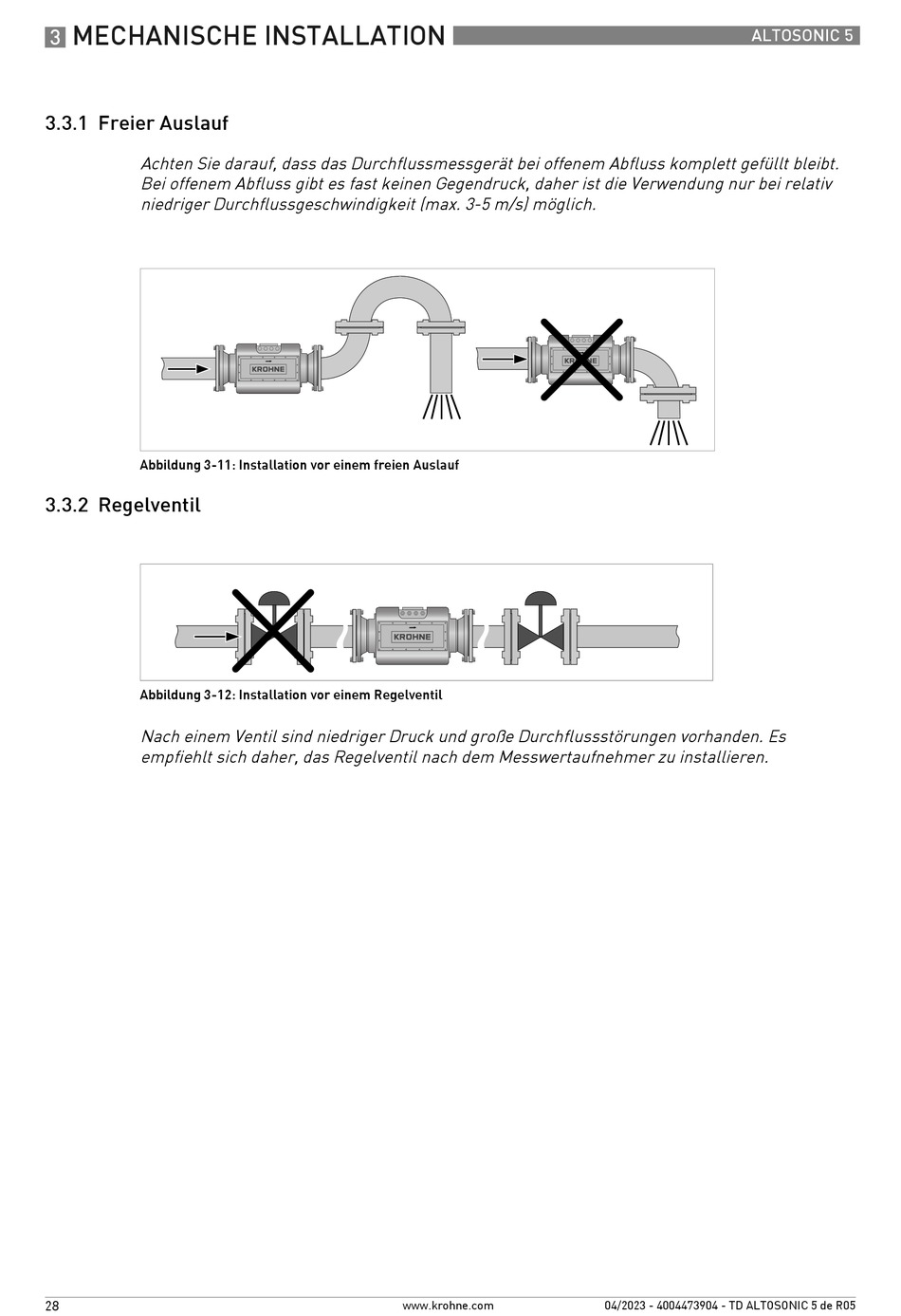

3.3.1 Freier Auslauf

Achten Sie darauf, dass das Durchflussmessgerät bei offenem Abfluss komplett gefüllt bleibt.
Bei offenem Abfluss gibt es fast keinen Gegendruck, daher ist die Verwendung nur bei relativ
niedriger Durchflussgeschwindigkeit (max. 3-5 m/s) möglich.
Abbildung 3-11: Installation vor einem freien Auslauf

3.3.2 Regelventil

Abbildung 3-12: Installation vor einem Regelventil
Nach einem Ventil sind niedriger Druck und große Durchflussstörungen vorhanden. Es
empfiehlt sich daher, das Regelventil nach dem Messwertaufnehmer zu installieren.
