KROHNE ALTOSONIC 5 Technisches Datenblatt Seite 40

ELEKTRISCHE INSTALLATION
4

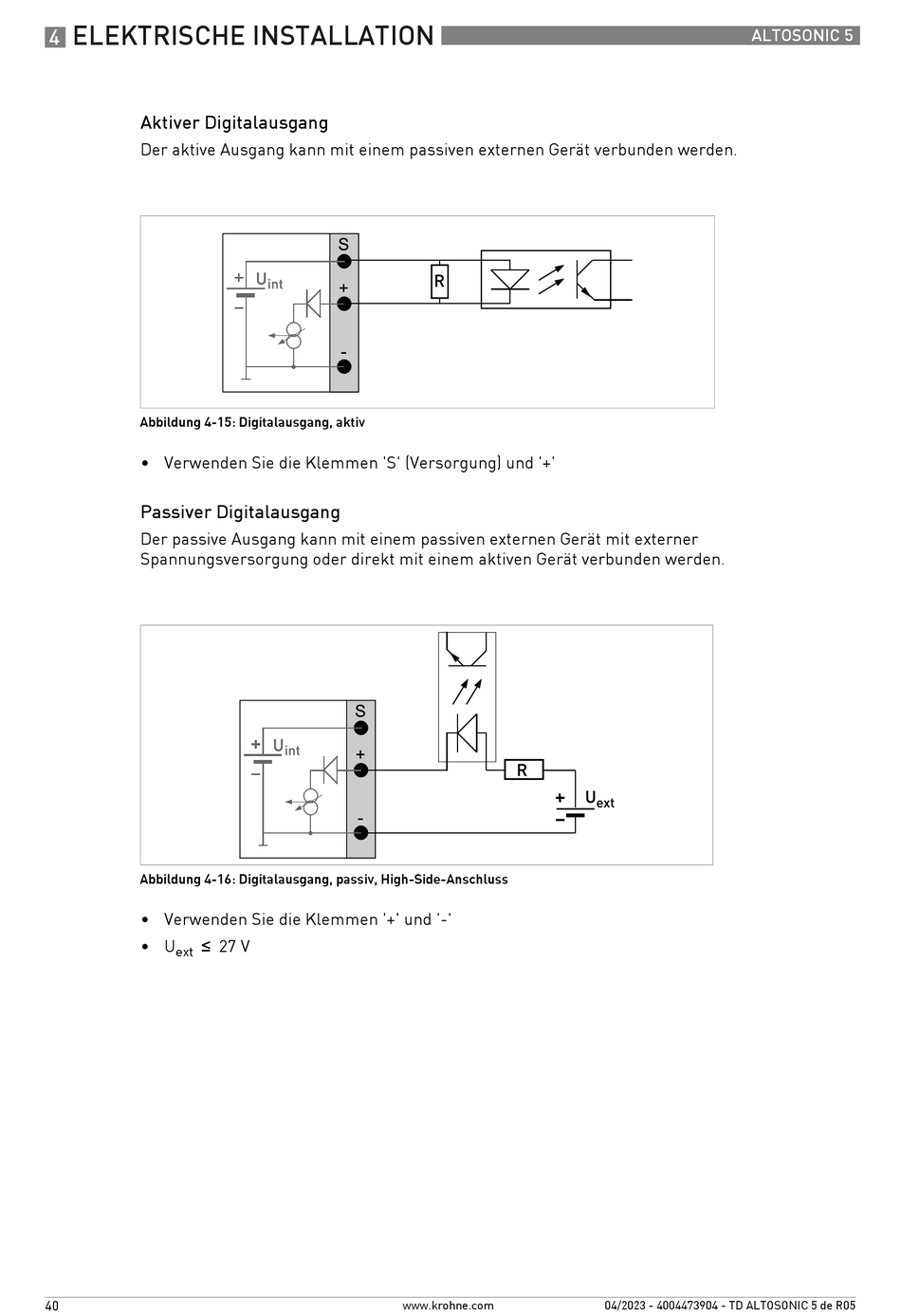

Aktiver Digitalausgang
Der aktive Ausgang kann mit einem passiven externen Gerät verbunden werden.
Abbildung 4-15: Digitalausgang, aktiv
• Verwenden Sie die Klemmen 'S' (Versorgung) und '+'
Passiver Digitalausgang
Der passive Ausgang kann mit einem passiven externen Gerät mit externer
Spannungsversorgung oder direkt mit einem aktiven Gerät verbunden werden.
Abbildung 4-16: Digitalausgang, passiv, High-Side-Anschluss
• Verwenden Sie die Klemmen '+' und '-'
≤ 27 V
• U
ext
40
www.krohne.com
ALTOSONIC 5
04/2023 - 4004473904 - TD ALTOSONIC 5 de R05
