Innstillinger

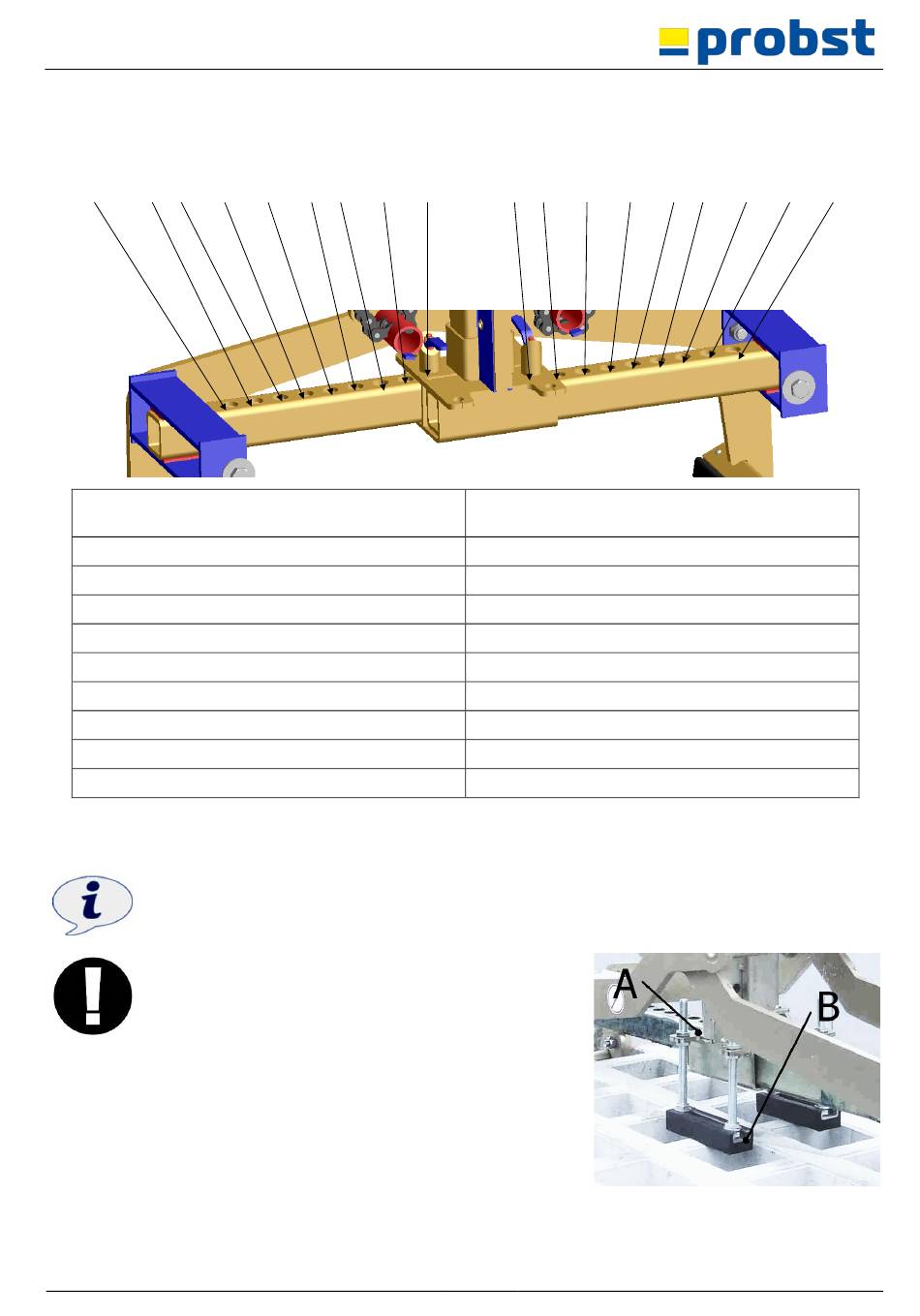

5.3 Gripeområder
1 2 3 4
Innstilling av gripeområdet ved hjelp av
justeringshullenes posisjoner (symmetrisk):
Pos.1 (høyre) + pos.1 (venstre)
Pos.2 (høyre) + pos.2 (venstre)
Pos.3 (høyre) + pos.3 (venstre)
Pos.4 (høyre) + pos.4 (venstre)
Pos.5 (høyre) + pos.5 (venstre)
Pos.6 (høyre) + pos.6 (venstre)
Pos.7 (høyre) + pos.7 (venstre)
Pos.8 (høyre) + pos.8 (venstre)
Pos.9 (høyre) + pos.9 (venstre)
5.4 Justering av den høydejusterbare støtten (tilbehør)
Når du bruker apparatet i stablingsmodus for å ta opp steinheller som ligger oppå hverandre,
anbefales det å bruke tilbehøret "Høydejusterbar støtte" HVA FTZ/TSZ (se illustrasjon).
Da trenger man ikke alltid å stille inn nedsenkningsdybden på nytt for å gripe gjenstander med samme
dimensjoner.
Ved tapping i stablingsmodus er det bare den øverste
steinplaten som kan gripes!
•
Den høydejusterbare støtten (B) er festet til
monteringsplaten (A) (se illustrasjon).
•
Den høydejusterbare støtten må justeres ved hjelp av
stillskruene slik at begge de høydejusterbare støttene
(B) har samme høyde og gummigrepene griper i det
nedre til midtre området av steintykkelsen.
53100256
5 6 7 8 9 9 8 7 6
Mulige gripeområder for elementer
som skal gripes (produktstørrelser):
fra ~ 0 til
fra ~ 80 til
fra ~ 160 til
fra ~ 270 til
fra ~ 350 til
fra ~ 430 til
fra ~ 500 til
fra ~ 570 til
fra ~ 640 til
15 / 21
5 4 3 2
~ 80 mm
~ 160 mm
~ 270 mm
~ 350 mm
~ 430 mm
~ 500 mm
~ 570 mm
~ 640 mm
~ 730 mm
Abb. 1
