Endress+Hauser OUSAF11 Technische Information Seite 4

Kabellänge
Lampenspannung
Einbauhinweise
4

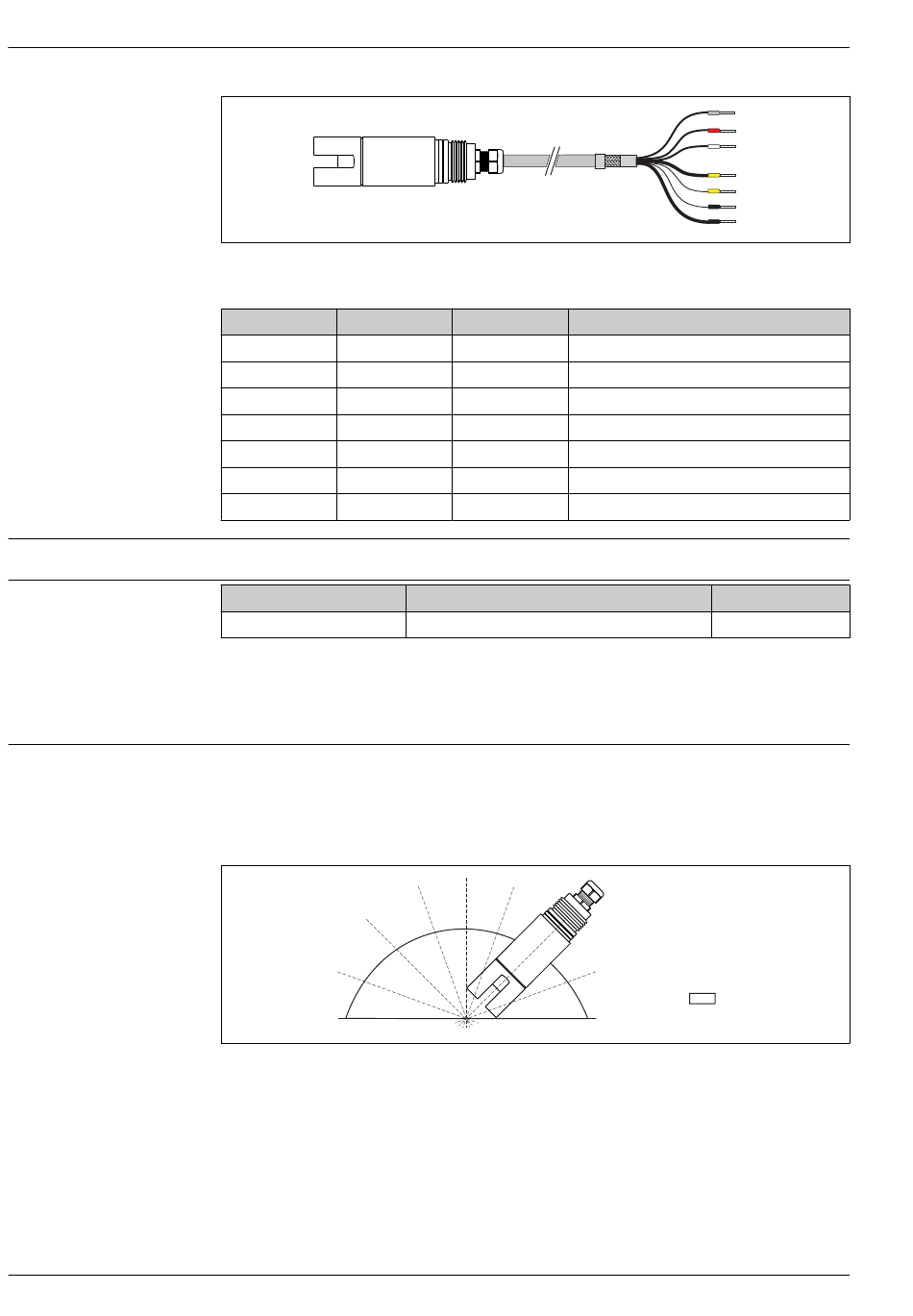

 3 Festkabel OUSAF11
Klemme CM44P Klemme CVM40
P+ V1.1
S+ V1.3
P- V1.2
S- V1.4
A (1) S1.1
C (1) S1.2
SH (1) S1.S
maximal 100 m (330 ft)
Sensorausführung
OUSAF11-xxxxx
Montage
Der Sensor kann bis zur Waagerechten in eine Armatur, Halterung oder einen entsprechenden Pro-
zessanschluss eingebaut werden. Andere Neigungswinkel werden nicht empfohlen.
Bauen Sie den Sensor nicht vertikal durch den Boden eines Rohrs ein. So vermeiden Sie mögliche
Sedimentbildung und stellen sicher, dass ein konstanter Durchfluss durch den Messspalt gegeben ist.
Dies garantiert korrekte Messwerte und die vollständige Entleerung in hygienischen Anwendungen.
 4 Montagewinkel
A Zulässiger Montagewinkel: 0 ... 180°
Kabelfarbe Zuordnung
YE (dick) Lampenspannung +
YE (dünn) Erfassung der Lampenspannung +
BK (dick) Lampenspannung -
BK (dünn) Erfassung der Lampenspannung -
RD Sensor +
WH Sensor -
GY Abschirmung
Lampentyp
Einstrahl, Glühlampe
OUSAF11
GY
RD
WH
YE
YE
BK
BK
A0029261
Lampenspannung [V]
4,9 ± 0,1
A
A0029248
