Verschiedene Arten der Fernbedienung des Gig Master 15 Verstärkers
REPLACE FUSE
ONLY WITH SAME
TYPE AND RATING !
1.
ON/OFF
ON/OFF

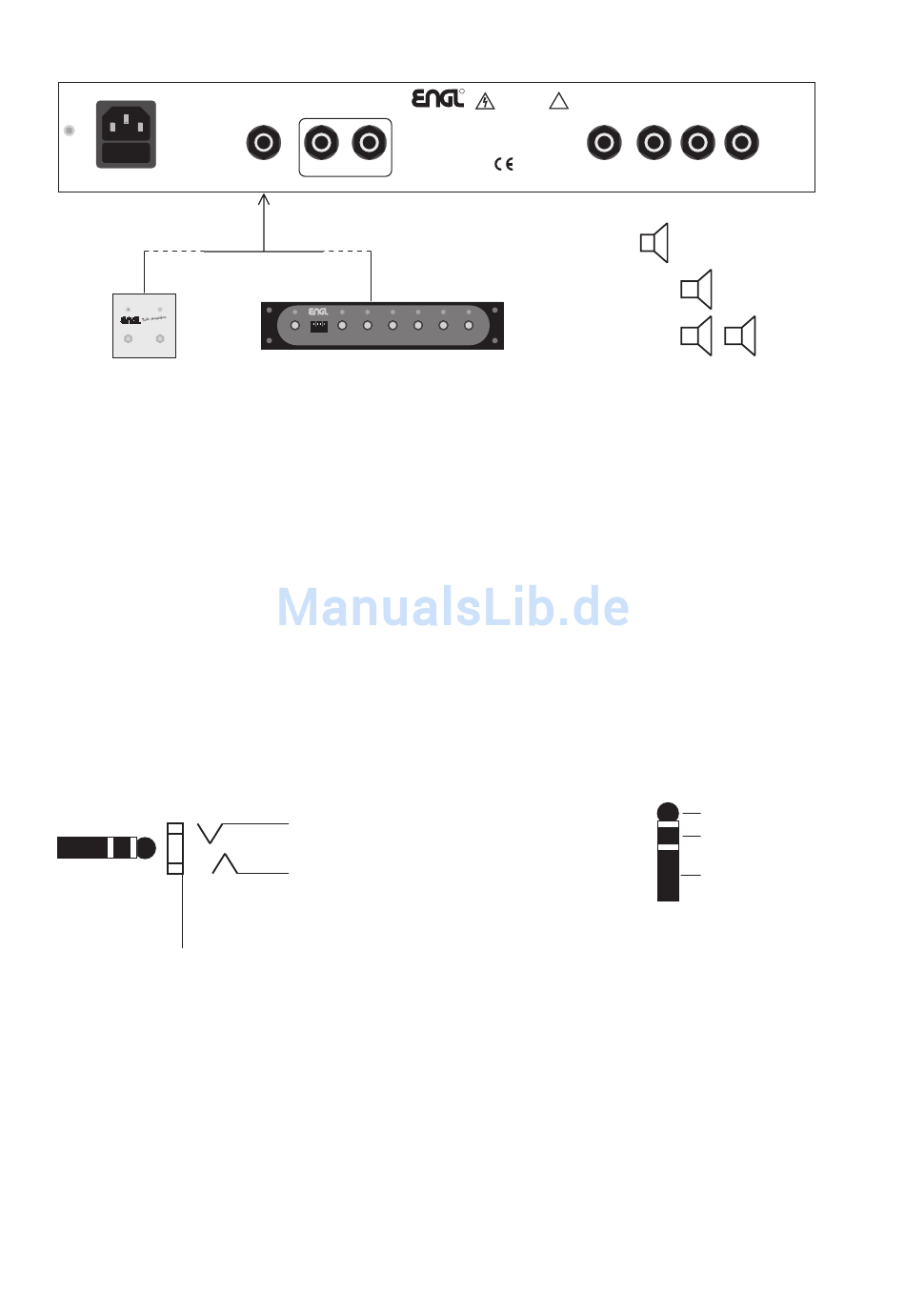

1. Zweifach-Fußschalter (z.B. ENGL Z-4): Die Verbindung zwischen Fußschalter und
Verstärker wird über ein Stereo-Klinkenkabel hergestellt. Mit einem Zweifach-Fußschalter
an der Buchse 15 kann die Kanalumschaltung Clean/Lead und die Funktion Mid Boost
ferngesteuert werden.
2. MIDI-Switcher (z.B. ENGL Z-11): Die Verbindung zum Verstärker erfolgt bei dieser
Variante über ein Stereo-Klinkenkabel. Die Taster am Switcher übernehmen die
Funktionen Clean/Lead und Mid Boost. Durch die Programmierung der Funktions- Einstellungen auf
verschiedene MIDI-Programmplätze können beliebige Konstellationen (z.B.: MIDI-Programmplatz #1:
Clean-Kanal & Mid Boost passiv; MIDI-Programmplatz #2: Lead-Kanal & Mid Boost aktiv, u.s.w.) über
eine MIDI-Fußleiste (z.B. ENGL Z-9, Z-12 oder Z-15) direkt abgerufen werden.
Diese Art der Steuerung ist sehr flexibel und besonders empfehlenswert, wenn der
Verstärker mit MIDI-Systemen (z.B. MIDI-Effektgerät) zusammen betrieben werden soll.
* Hinweis zu Lautsprecher-Optionen: möglich wäre anstelle von einem 8 Ohm-Lautsprecher
auch eine Parallelschaltung von zwei 16 Ohm-Lautsprechern.
Belegung der Klinkenbuchsen: Fußschalter (15), Balanced Line Out (18)
Stereo
Klinkenbuchse
Stereo
Klinkenstecker
verwenden!
bei Buchse Footswitch (15)
*2: Schalter an Kontakt "Ring" steuert
Mid Boost - passiv <--> aktiv;
*3: Schalter an Kontakt "Spitze" steuert
Kanalumschaltung - Clean <--> Lead;
Technische Änderungen ohne Vorank ündigung vorbehalten.
Footswitch
FX Loop
Clean/Lead
Send
Return
Mid Boost
2.
oder
MIDI SWITCHER
M
IDI
S
WITCH
S
WITCH
W
RITE
C
HANNEL
L
OOP
1
L
OOP
Ring: *2
Spitze: *3
Masse, GND - Schaft
ENGL Gerätebau GmbH
Internet: www.engl-amps.com
