8 Mid Boost: Anhebung des Pegels im Mittentonbereich bei aktivierter Funktion in beiden Kanälen,
die LED über dem Schalter leuchtet, wenn Mid Boost aktiv ist. Wird die Umschaltung über einen
Fußschalter an Buchse 15 gesteuert, ist der Mid Boost-Schalter ohne Funktion.
Tipp vom Designer:
Mid Boost nimmt Einfluss auf spezifische Mittenbereiche, die für den Gitarrensound maßgeblich
zur idealen Soundgestaltung beitragen. Dadurch dass diese Sound-Funktion über Fußschalter
fernsteuerbar ist, kannst Du damit für individuelle Spielsituationen wie zum Beispiel
Rhythmus-Gitarre, Solo- bzw. Lead-Gitarre, Power-Chords, u.s.w. eine perfekte Abstimmung und
Anpassung der Grundsounds erzielen.
9 Clean/Lead: Kanalwahlschalter für die Umschaltung zwischen Clean- und Lead-Kanal. Schalter
gedrückt: Lead-Kanal ist aktiviert. Die rote LED über dem Schalter signalisiert den Lead-Betrieb.
Wird die Kanalumschaltung über den entsprechenden Fußschalter an Buchse 15 gesteuert, ist der
Kanalwahlschalter außer Funktion.
10 Master: Gesamtlautstärke-Regelung in der Endstufe (liegt hinter dem Effektweg).
11 Stand By: Bereitschaftsschalter der Endstufe. Dieser Schalter kann dazu genutzt werden, um den
Verstärker während Spielpausen auf Bereitschaft (Stellung 0) zu schalten; die Röhren werden
weiterhin beheizt und der Verstärker ist sofort wieder betriebsbereit. Ebenfalls ideal geeignet um
den Verstärker kurzzeitig "Stumm" zu schalten, zum Beispiel für einen Gitarrenwechsel.
Tipp vom Designer:
Die Stand By-Funktion kannst Du gezielt einsetzen, um den Amp während kürzerer Spielpausen auf
sofortige Bereitschaft zu schalten. Dadurch, dass während des Standy By mode (Stand By-Schalter
in Stellung 0) kein Strom durch die Endstufenröhren fließt, entwickeln diese weniger Wärme (keine
Anodenverlustleistung) und werden durch diese Maßnahme geschont. Nach dem Aktivieren der
Endstufe über Stand By ist der Amp sofort betriebsbereit, weil die Röhren keine Aufheizphase
benötigen. Bei längeren Pausen in der Größenordnung von 30 Minuten aufwärts, empfehle ich den
Amp am Netzschalter (12) auszuschalten, um generell Strom zu sparen.
12 Power: Netzschalter, Gerät Ein / Aus.
Bitte beachten: vor Einschalten des Verstärkers sicherstellen, dass der Stand By-Schalter in die
Position Bereitschaft (Stellung 0) gebracht wird. Die Röhren etwa 30 Sekunden aufheizen lassen
und erst danach den Poweramp mit dem Stand By-Schalter aktivieren. Diese Methode schont die
Endstufenröhren.
ACHTUNG: Nach einer längerer Betriebsphase und höheren Umgebungstemperaturen heizt sich
das Verstärkerchassis stark auf, eine Berührung der Rückplatte sollte daher vermieden werden!

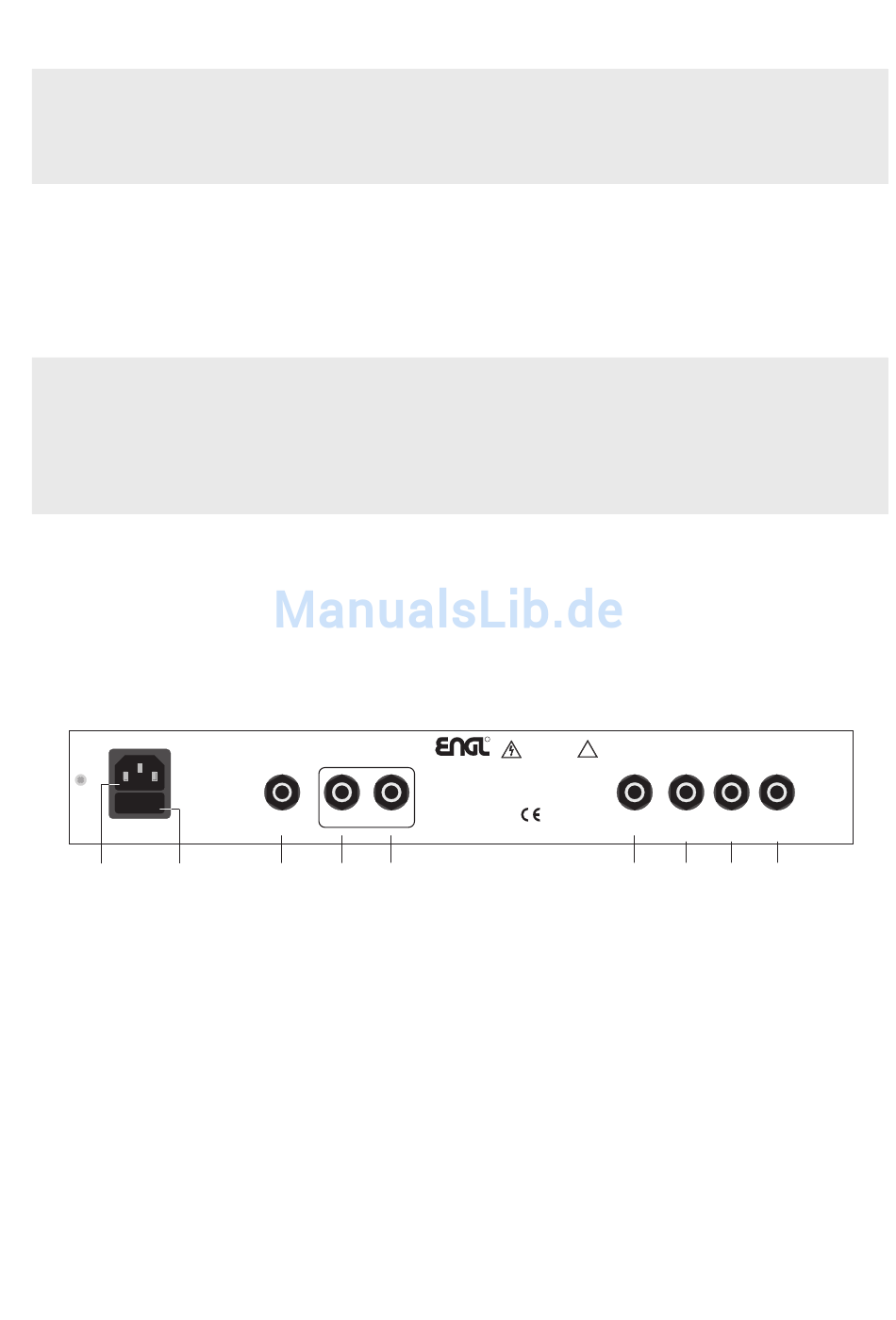

Rückseite
REPLACE FUSE
ONLY WITH SAME
TYPE AND RATING !
13
14
13 Netzbuchse: Anschluss des Netzkabels
ACHTUNG: Nur einwandfreies Kabel mit Schutzkontaktstecker verwenden!
Vor Inbetriebnahme des Gerätes prüfen, ob die Netzspannung mit dem Wert
rechts neben der Netzbuchse übereinstimmt!
Die zusätzlichen Hinweise zum Netzanschluss in der separat mitgelieferten Broschüre
"Gefahrenhinweise" beachten!
14 Netzsicherungsschublade: enthält die Netzsicherung in der hinteren Kammer und eine
Ersatzsicherung in der vorderen Kammer.
ACHTUNG: Defekte Sicherung nur gegen identische Ausführung mit dem gleichen Wert ersetzen!
(siehe Tabelle!)
15 Footswitch Clean/Lead; Mid Boost: Stereo-Klinkenbuchse zum Anschluss eines konventionellen
Fußschalters mit zwei Schaltfunktionen (2 x Schalter einpolig - ein, wie z. B. der ENGL Z-4),
über den die beiden Funktionen Clean/Lead und Mid Boost und gesteuert werden können.
Kanalumschaltung: Clean/Lead liegt am Mono-Kontakt, "Spitze";
Mid Boost: Steuerung der Mid Boost Funktion, passiv/aktiv, liegt am Stereo-Kontakt, "Ring";
Bei Anschluss eines Fußschalters an diese Buchse ist die Kanalumschaltung (9) und
die Mid Boost-Funktion (8) am Amp gesperrt.
Zusätzlicher Hinweis: Zur Anzeige der aktuellen Einstellung können LED's in Serie zu den Schaltern
in einem entsprechenden Fußschalter eingebaut sein. Der Schaltstrom beträgt ungefähr 10 mA
über jeden der beiden Schalter und reicht aus, um eine Standard-LED zu speisen.
Footswitch
FX Loop
Clean/Lead
Send
Return
Mid Boost
15
16
17
R
!
CAUTION !
DO NOT OPEN !
Tube
RISK OF ELECTRIC SHOCK !
Guitar Amplifier
Gig Master 15
DO NOT EXPOSE THIS
EQUIPMENT TO
Combo:
Type E310
RAIN OR MOISTURE !
Head:
Type E315
Amp-Design by
Horst Langer
ENGL Amps
Germany
Balanced
Poweramp Output
Line Output
A
Frequency
8 Ohms
16 Ohms serial
Comp.
E310-Combo:
1 x 16 Ohms
internal speaker
2 x 8 Ohms
18
19 20 21
Note:
Power Soak
affects
8 Ohms
B
output only!
Important:
Connect
one 16 Ohms
cabinet to
output jack A!
