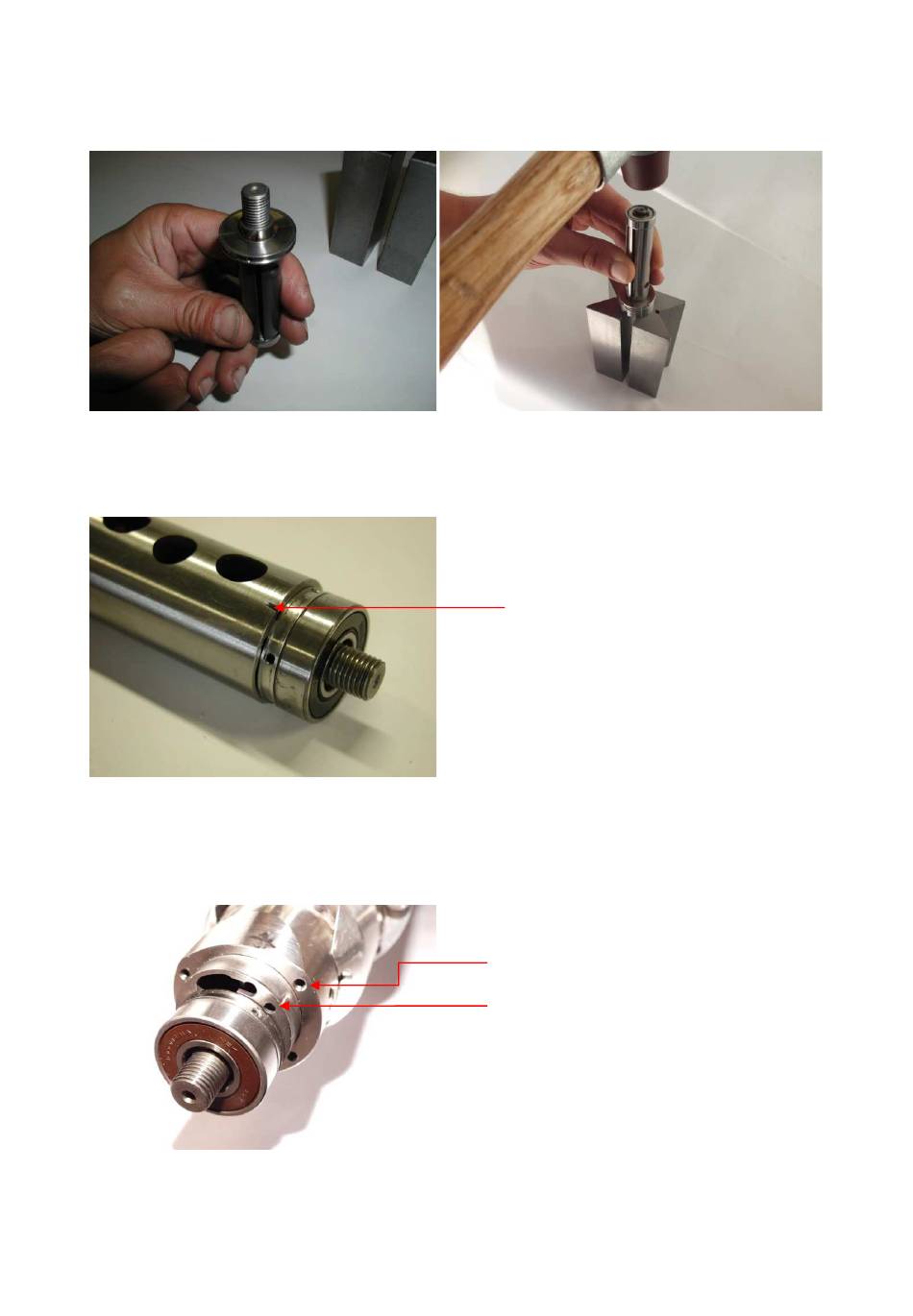

Entlüftungsring mit Absatz nach oben aufsetzen. Großes Kugellager aufstecken und mit
Kunststoffhammer bis zum Anschlag einschlagen.
Lamellen einsetzen und Zylinder aufstecken. Kerbe auf Zylinder muss zu großem Lager zeigen.
Zylinder und Rotor gleichzeitig in Luftmotorgehäuse einschieben. Die Kerbe muss mit der
Gewindebohrung am Luftmotorgehäuse fluchten (von vorn gesehen rechts von Phase)
Luftmotordeckel anschrauben und Fräswerkzeug montieren.
Kerbe
Gewindebohrung
Kerbe
57
