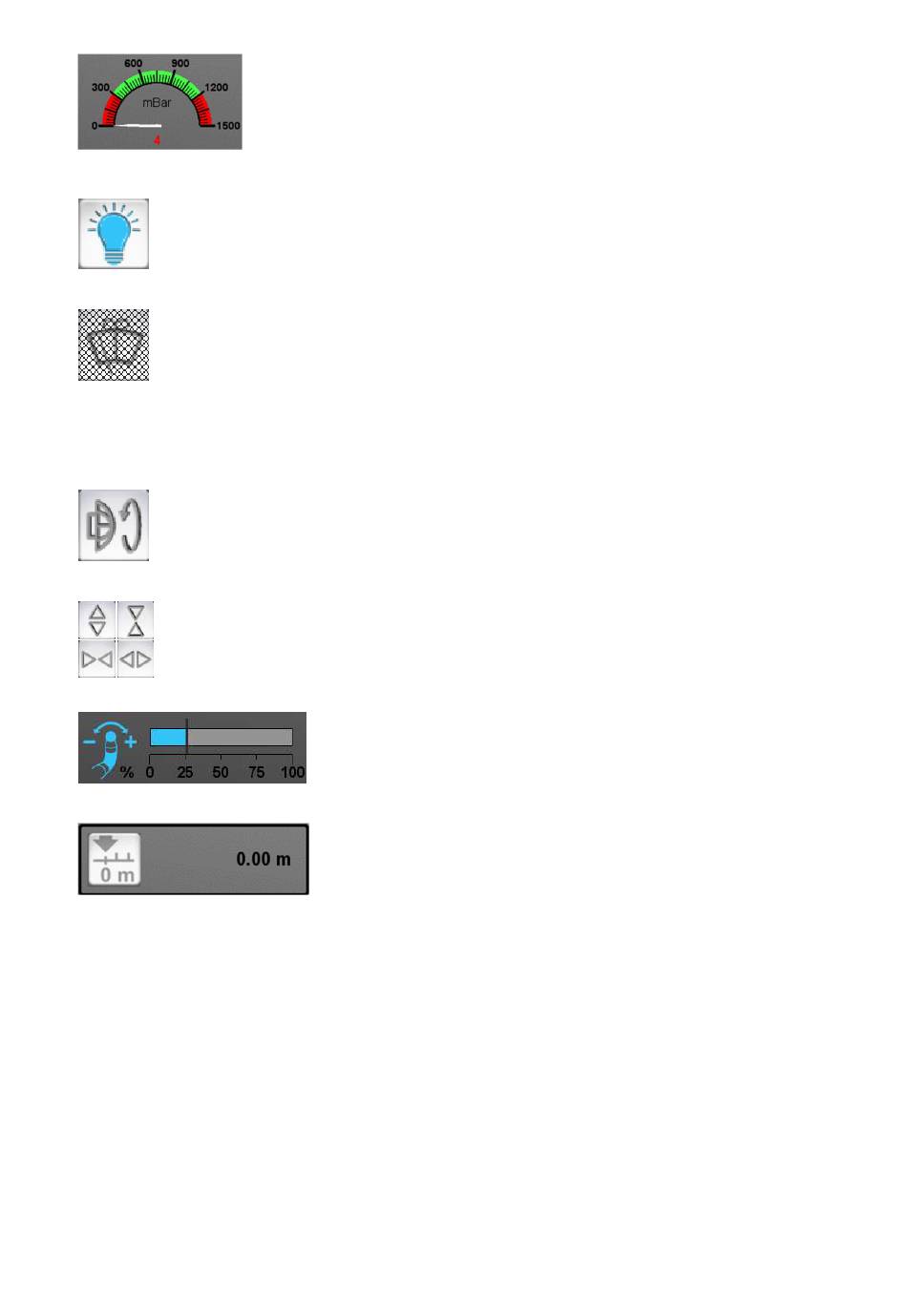

Durch Drücken auf dieses Symbol wird das Licht der Kamera aus und ein
geschalten. Des Weiteren lässt sich die Helligkeit mittels Potentiometer stufenlos
einstellen (siehe Punkt 2.3.2.2 Übersicht Bedienelemente).
Durch Drücken auf dieses Symbol wird die Wasserreinigung der Kamera aktiviert.
Dies funktioniert nur bei eingeschaltetem Fräsmotor. Bei ausgeschaltetem
Fräsmotor wird das Symbol, wie abgebildet, dargestellt. Das Symbol ist dabei ein
Taster und ist während der Reinigung gedrückt zu halten. Die Reinigung kann
ebenfalls über den im linken Joystick verbauten Knopf eingeschalten werden (siehe Punkt
2.3.2.2 Übersicht Bedienelemente).
Durch Drücken auf dieses Symbol wird der Fräsmotor ein und aus geschalten. Der
Fräsmotor kann ebenfalls über den im rechten Joystick verbauten Knopf ein und
aus geschalten werden (siehe Punkt 2.3.2.2 Übersicht Bedienelemente).
Über die dargestellten Symbole können die einzelnen Blasen angesteuert werden.
Ein aktives Symbol ist blau eingefärbt. Die mittlere Axialblase kann auch über den
linken Joystick gesteuert werden (siehe Punkt 2.3.2.2 Übersicht Bedienelemente).
bestätigt, wird die Meterzählung zurückgesetzt.
Auf diesem Manometer wird der Stickstoffinnendruck des Fräsantriebs
dargestellt. Die roten Bereiche stellen einen zu niedrigen oder zu hohen
Innendruck dar.
Diese Grafik zeigt die eingestellte Geschwindigkeit des
Drehgetriebes. Die kann über den Potentiometer des rechten
Joysticks vorgewählt werden.
Diese Grafik zeigt die Meterzählung (
Schaltfläche wird die Meterzählung auf den Wert „0" zurückgesetzt.
Mit drücken der Schaltfläche öffnet sich ein Untermenü, ob die
Meterzählung wirklich zurück gesetzt werden soll. Wird dies
24
optional). Über die
