2.3.3 Übersicht Warnhinweise

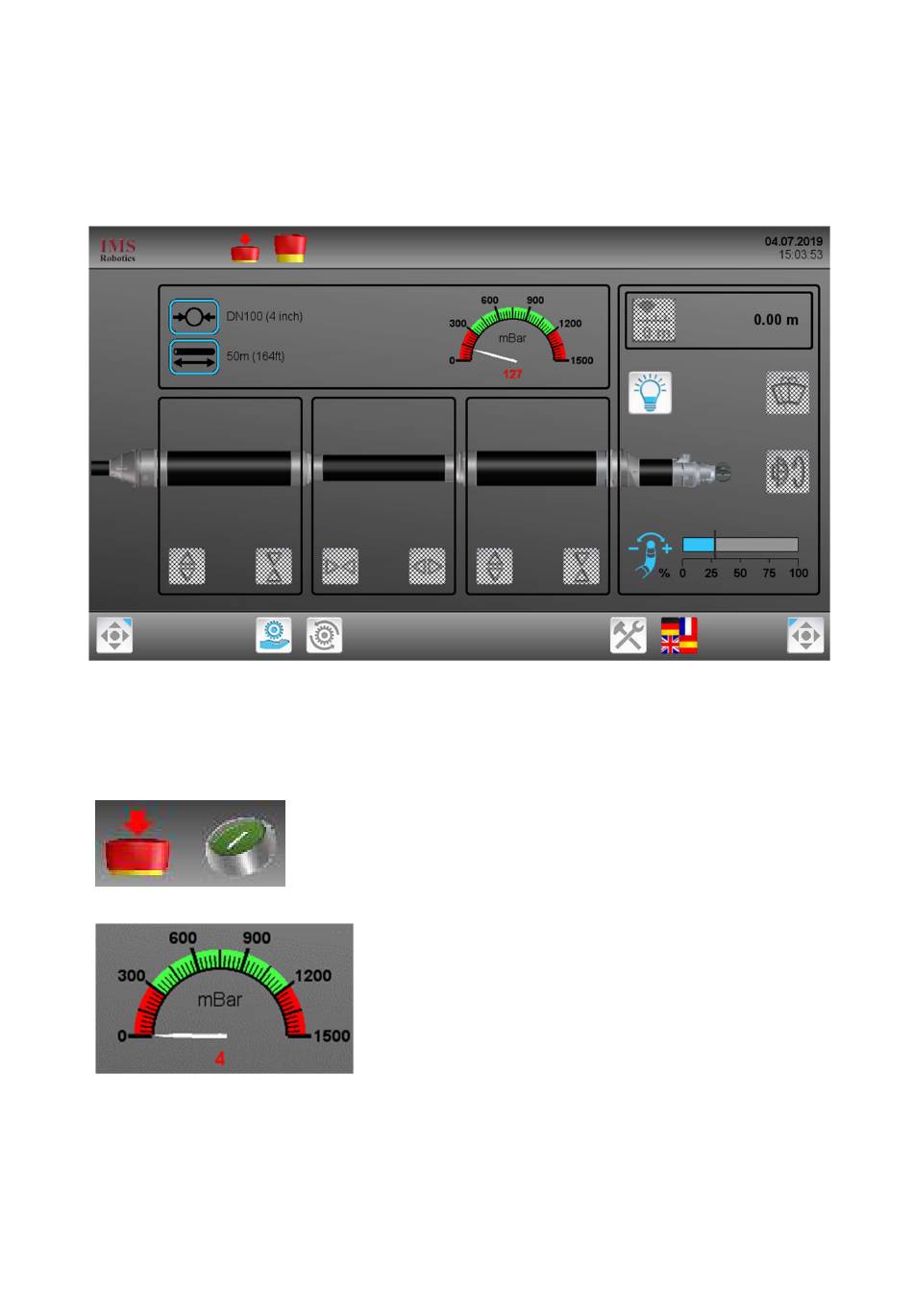

2.3.3.1 Darstellung von Warnhinweisen auf Bedienoberfläche
Die Darstellung der Warnhinweise ist im manuellen Betrieb sowie im Automatikbetrieb
identisch.
2.3.3.2 Erläuterung der Warnhinweise
Not Aus Schalter betätigt. Alle Funktionen bis auf das
Touch Panel werden ausgeschaltet. Symbol Not Aus
Schalter und Symbol Freigabeschalter erscheinen
abwechselnd. Nach erfolgter Freigabe des Not Aus
Schalters, muss grüner Freigabeschalter, an
Kabeltrommel, betätigt werden.
Die Grafik zeigt den aktuellen Innendruck des
Fräsantriebes. Der Innendruck im Fräsantrieb muss sich
im grünen Bereich befinden. Ein Weiterarbeiten mit
undichtem Roboter kann zu schweren Schäden führen
und hohe Reparaturkosten verursachen (Siehe Punkt 4.3
Drucküberwachung)!
27
