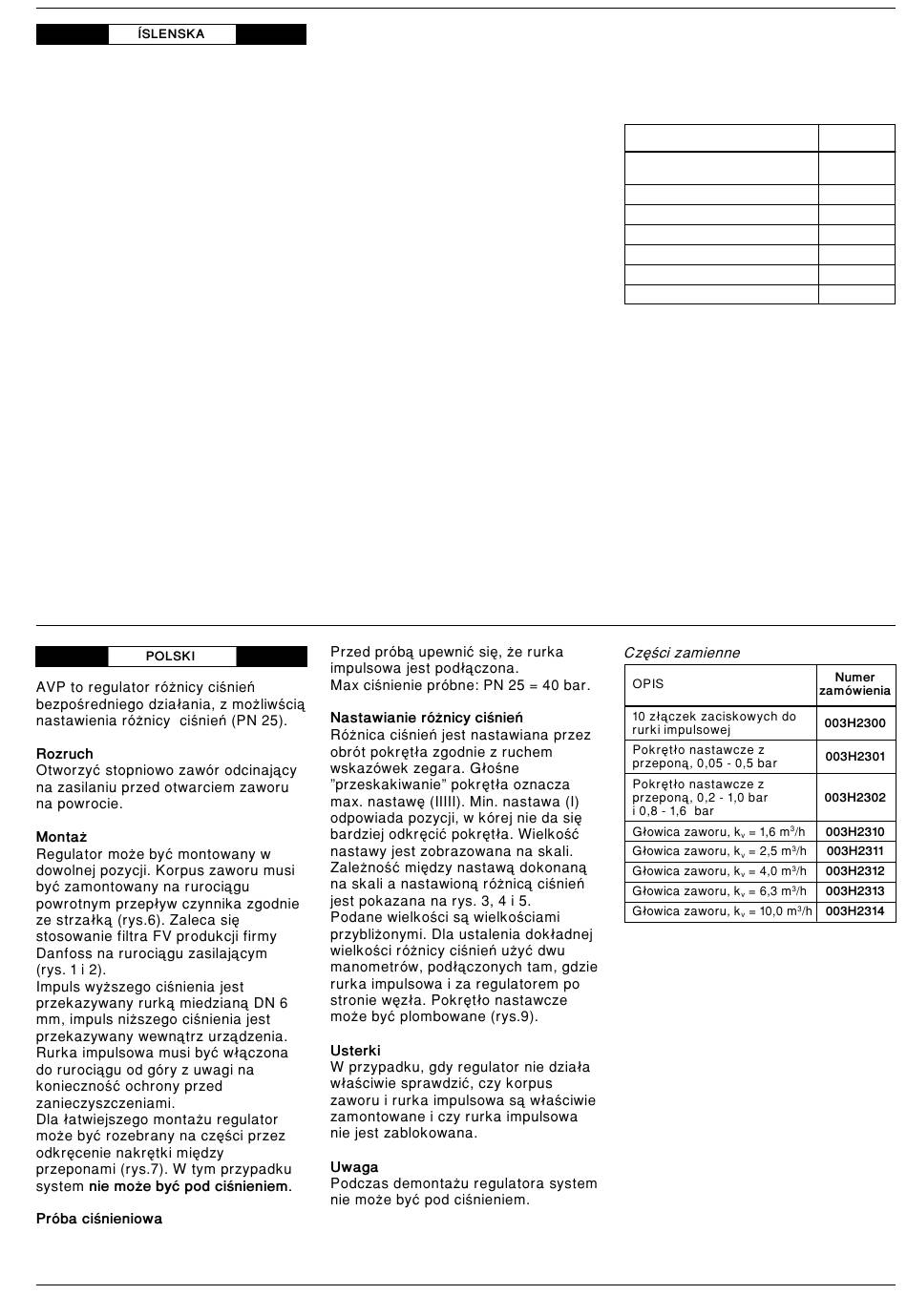

AVP lokinn er sjálfvirkur
mismunaþrýstijafnari, þar sem hægt er
að stilla inn ákveðinn mismunaþrýsting.
Uppsetning
AVP lokinn er gerður til tengingar í
fremrás hitakerfis og með
gegnumstreymið ávallt samkvæmt
ísteyptri ör á lokahúsinu (sjá mynd 6).
AVP lokann má hafa hvort sem er í
láréttri eða lóðréttri stöðu. Ávallt skal
nota vatnssigti gerð FV frá Danfoss á
undan AVP lokanum (sjá mynd 1 og 2).
Bakrásasrtenging membru tengist með
∅ 6 mm eirröri (framrásartengingin er
tengd frá verksmiðju). Tengirör skal
ávallt tengjast í hlið rörs.
Til að einfalda uppsetningu, má taka
stillihluta lokans af meðan á
uppsetningu stendur, með Þvi að losa
hlaupróna á milli lokahúss og membru
(sjá mynd 7). Ekki má hafa þrýsting á
hitakerfinu ef stillihlutinn er tekinn af.
Áhleyping kerfis
Þegar hleypt er á hitakerfið skal opna
framrásarlokann rólega, áður en að
bakrásin er opnuð.
BC - HM 5
Þrýstiprófun
Við þrýstiprófun skulu tengirör vera
tengd, og hugsanlegir lokar á
tengirörum hafðir opnir. Hámarks
prufuþrýstingur 40 bar.
Stilling
Hægt er að stilla mismunaþrýstinginn
með því að snúa handfanginu. Hámarks
stillingu AVP lokans (IIIII) er náð, þegar
handfanginu er snúið réttsælis og
"smellur yfir". Lágmarks stillingu AVP
lokans (I) er náð, þegar handfanginu er
snúið rangsælis í stop.
Hægt er að sjá stillingu AVP lokans á
kvörðunum tveimur (I - IIIII sjá mynd 8).
Samanburður milli skala og
mismunaþrýstings er hægt að sjá á
stillikvarðanum, mynd 3, 4 og 5.
Stilligildin eru leiðbeinandi.
Til að auðvelda stillingu kerfisins er
ráðlegt að setja þrýstimæla á
kerfið, sem næst tengistútum tengiröra.
Hægt er að innsigla stillingu AVP lokans
(mynd 9).
Bilanaleit
Ef AVP lokinn vinnur ekki rétt skal
athuga hvort lokahús og tengirör eru rétt
tengd, og hvort tengirör séu stífluð.
Þjónusta
Loka skal fyrir vatnsrennsli hitakerfisins
ef taka á AVP lokann í sundur til
viðgerðar.
Varahlutir
Tegund
10 stk. lauskónatengi
fyrir tengirör
AVP stillihluti, 0,05 - 0,5 bar
Íhlutir í lokahús, k
= 1,6 m³/h
v
Íhlutir í lokahús, k
= 2,5 m³/h
v
Íhlutir í lokahús, k
= 4,0 m³/h
v
Íhlutir í lokahús, k
= 6,3 m³/h
v
Íhlutir í lokahús, k
= 10,0 m³/h
v
VI.55.Q6.90 9 - 1995
Pönt.nr.
003H2300
003H2303
003H2315
003H2316
003H2317
003H2318
003H2319
