AVP er en selvvirkende differenstryk-
regulator hvor differenstrykket kan ind-
stilles på regulatoren.
Montering
Regulatorens ventilhus skal monteres i
varmeanlæggets fremløbsledning, med
gennemstrømning i pilens retning (fig. 6).
Regulatoren kan monteres i vilkårlig stil-
ling. Danfoss filter type FV eller lignende
skal monteres før ventilhuset, set i
strømningsretningen (fig. 1 og 2).
En impulsledning af ∅ 6 mm kobberrør
(VVS-nr. 040 104 006) er regulatorens
minusledning (plusledningen er monteret
på regulatoren). For at undgå snavs i
impulsledningen skal den monteres
opad eller vandret ind på rørledningen.
Regulatoren kan adskilles ved at løsne
omløberen mellem membran og
ventilhus (fig. 7) for at lette monteringen.
Der må ikke være tryk på anlægget når
regulatoren adskilles.
Igangsætning
Varmeanlægget igangsættes ved først at
åbne langsomt for fremløbs-ledningens
stophane inden der åbnes for
returledningen.
Trykprøvning
BC - HM 2
9
Ved trykprøvning skal impulsledningen
være tilsluttet, og eventuelle nåleventiler
på impulsledningen skal være åbne.
Max. prøvetryk 40 bar.
Indstilling
Differenstrykket kan indstilles ved at
dreje håndtaget. Regulatorens max-ind-
stilling (IIIII) er nået, når håndtaget dre-
jes med uret og "klikker over". Regulator-
ens min-indstilling (I) er nået, når
håndtaget ikke kan drejes længere mod
uret.

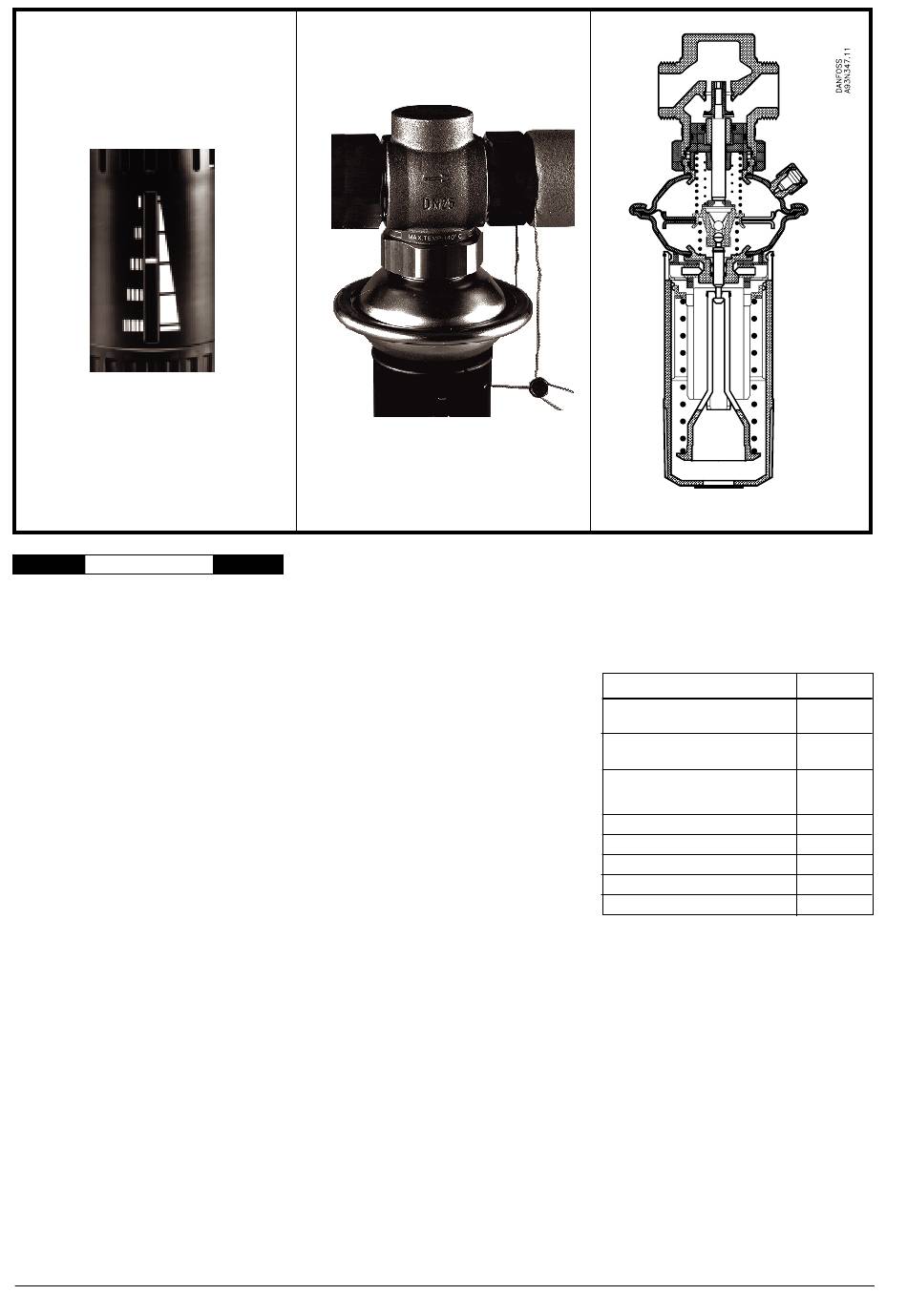

Regulatorens indstilling kan aflæses på
håndtagets to skalaer (I - IIIII, fig. 8).
Sammenhænget mellem skalaerne og
det indstillede differenstryk fremgår af
indstillingsskalaen, fig. 3, 4 eller 5.
Indstillingskalaens værdier er vejle-
dende.
En nøjagtig indstilling kan aflæses med
to manometre. Ét monteret hvor impuls-
ledningen er tilsluttet returløbs-
ledningen, og ét monteret i strømnings-
retningen umiddelbart efter regulatoren.
Indstillingen kan plomberes (fig. 9).
Fejlfinding
Hvis regulatoren ikke fungerer efter hen-
sigten, bør det kontrolleres om ventilhus
og impulsledning er monteret korrekt,
samt om impulsledningens tilslutninger
er tilstoppede.
Service
→
AVP
Der må ikke være tryk på anlægget når
regulatoren adskilles. Derfor skal forbin-
delserne til regulatoren afbrydes ved
service.
Reservedele
Betegnelse
10 stk. klemringsforskruninger
til impulsledning
AVP indstillingshåndtag og
membran, 0,05 - 0,5 bar
AVP indstillingshåndtag og
membran, 0,2 - 1,0 bar
og 0,8 - 1,6 bar
Ventilindsats, k
= 1,6 m
3
/h
v
3
Ventilindsats, k
= 2,5 m
/h
v
Ventilindsats, k
= 4,0 m
3
/h
v
Ventilindsats, k
= 6,3 m
3
/h
v
Ventilindsats, k
=10,0 m
3
/h
v
