3.5 Sensoren anschliessen
￭￭￭￭￭￭￭￭
22
Me troh m
Switz erlan
d
Typ
Nr.
USB 2
USB 1
Co ntro ller
Ma de by
Me troh m
Abbildung 13

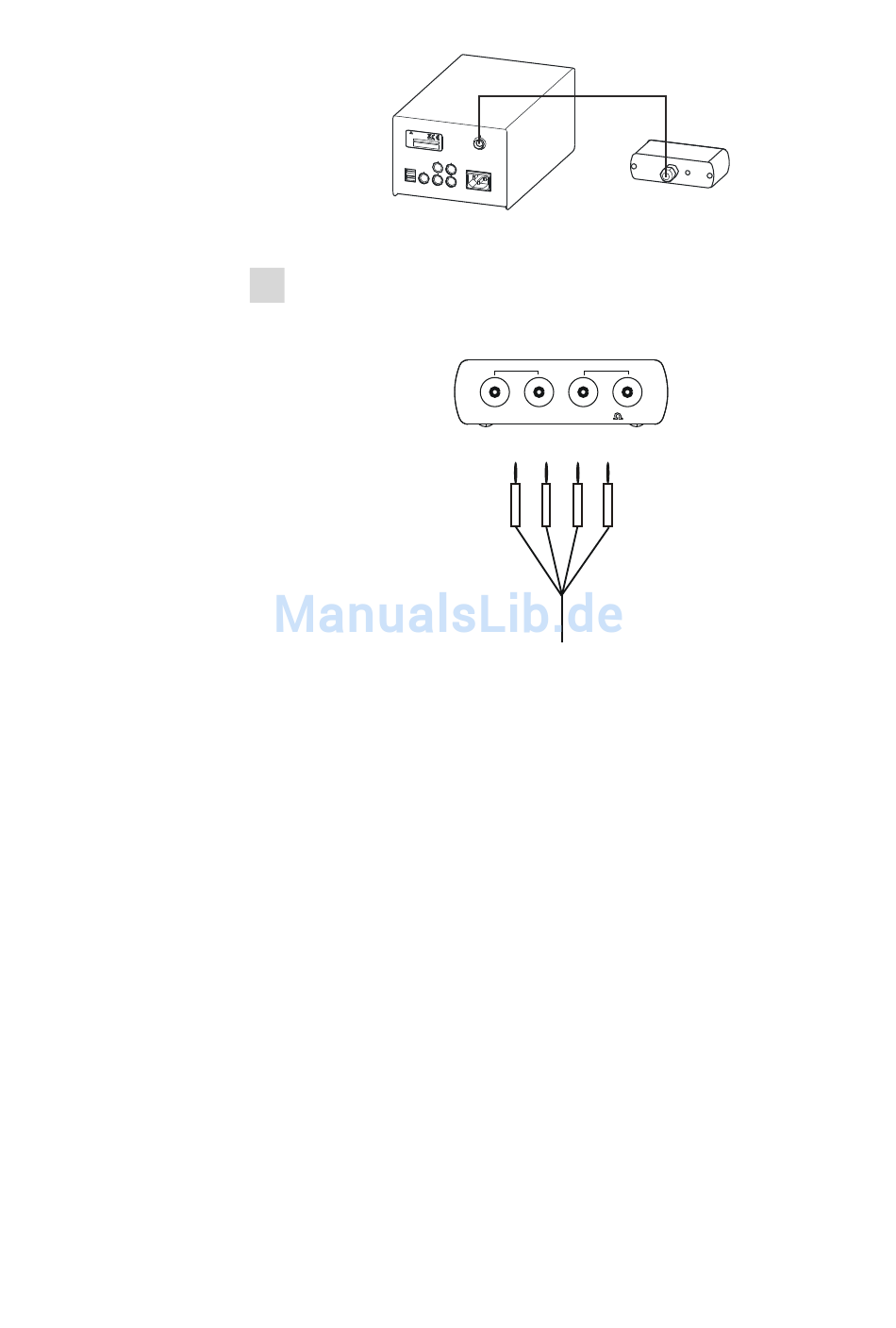

2 Die schwarzen Stecker der Leitfähigkeitsmesszelle in die schwarzen
Buchsen Cond. Cell und die roten Stecker in die roten Buchsen Pt
1000 auf der Vorderseite der Adapter-Box stecken.
Abbildung 14
Achten Sie bei Leitfähigkeitsmessungen darauf, dass
die Messzelle so positioniert ist, dass die oberen seitlichen Öffnungen
￭
vollständig in die Flüssigkeit eintauchen.
keine Luftblasen an den Pt-Ringen bzw. Pt-Plättchen haften. Vorhan-
￭
dene Luftblasen innerhalb der Messzelle lassen sich durch Umschwen-
ken und Klopfen entfernen.
die Leitfähigkeitsmesszelle nicht so tief in die Lösung eintaucht, und
￭
dadurch beim Mischen der Lösung durch das Rührstäbchen beschädigt
wird.
der Magnetrührer bei der Messung ausgeschaltet ist.
￭
Co nd. Ce
ll
MSB 3
MSB 4
MSB 1
MSB 2
He risa u Sw
100 -200
itze rlan d
V
f = 50 - 60
Hz
P = 45 W
Adapter-Box anschliessen
Cond. cell
6.2103.160
Leitfähigkeitsmesszelle an Adapter-Box anschliessen
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
Pt 1000
Metrohm
856 Conductivity Module
