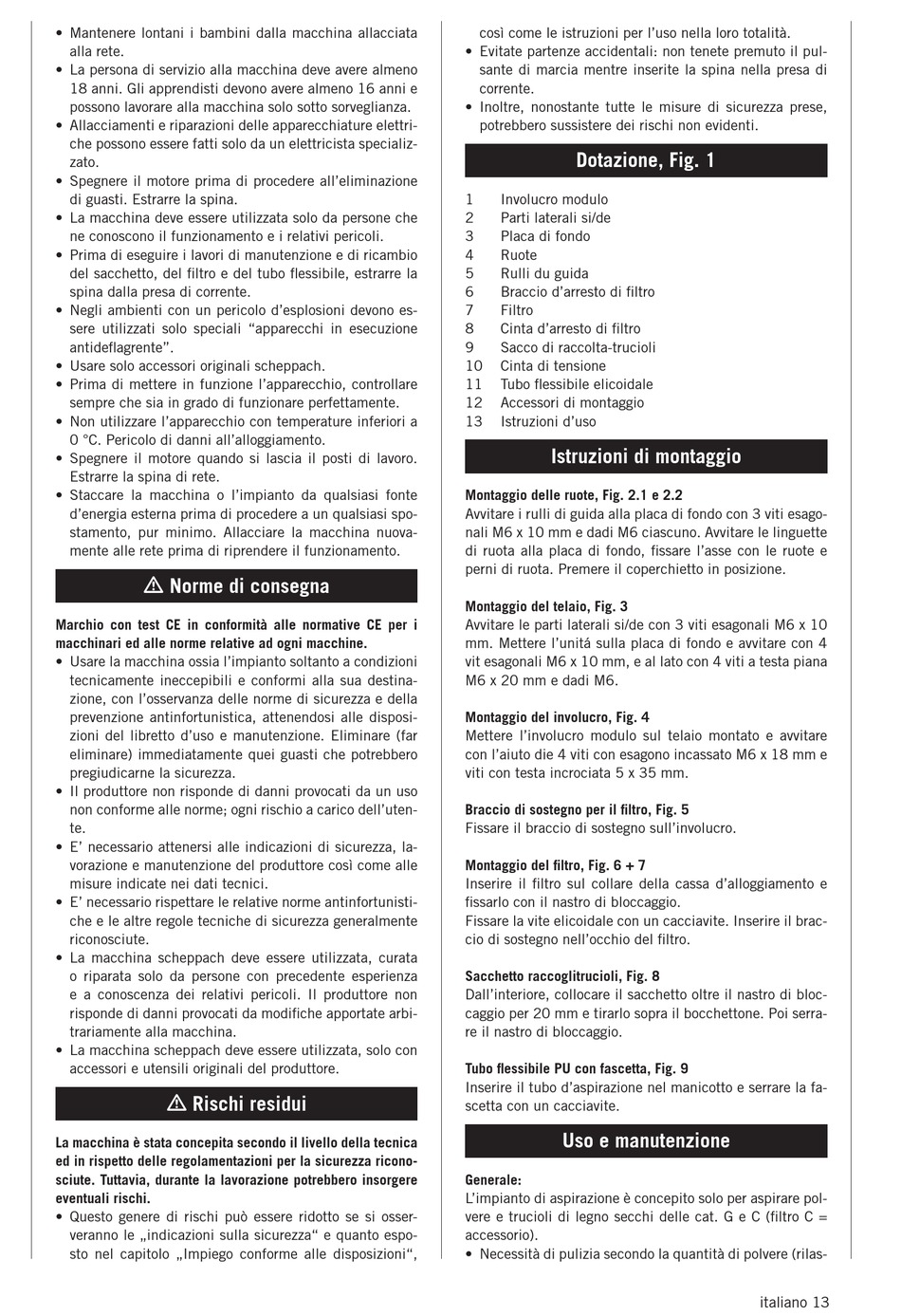

• Mantenere lontani i bambini dalla macchina allacciata
alla rete.
• La persona di servizio alla macchina deve avere almeno
18 anni. Gli apprendisti devono avere almeno 16 anni e
possono lavorare alla macchina solo sotto sorveglianza.
• Allacciamenti e riparazioni delle apparecchiature elettri-
che possono essere fatti solo da un elettricista specializ-
zato.
• Spegnere il motore prima di procedere all'eliminazione
di guasti. Estrarre la spina.
• La macchina deve essere utilizzata solo da persone che
ne conoscono il funzionamento e i relativi pericoli.
• Prima di eseguire i lavori di manutenzione e di ricambio
del sacchetto, del filtro e del tubo flessibile, estrarre la
spina dalla presa di corrente.
• Negli ambienti con un pericolo d'esplosioni devono es-
sere utilizzati solo speciali "apparecchi in esecuzione
antideflagrente".
• Usare solo accessori originali scheppach.
• Prima di mettere in funzione l'apparecchio, controllare
sempre che sia in grado di funzionare perfettamente.
• Non utilizzare l'apparecchio con temperature inferiori a
0 °C. Pericolo di danni all'alloggiamento.
• Spegnere il motore quando si lascia il posti di lavoro.
Estrarre la spina di rete.
• Staccare la macchina o l'impianto da qualsiasi fonte
d'energia esterna prima di procedere a un qualsiasi spo-
stamento, pur minimo. Allacciare la macchina nuova-
mente alle rete prima di riprendere il funzionamento.
 Norme di consegna
Marchio con test CE in conformità alle normative CE per i
macchinari ed alle norme relative ad ogni macchine.
• Usare la macchina ossia l'impianto soltanto a condizioni
tecnicamente ineccepibili e conformi alla sua destina-
zione, con l'osservanza delle norme di sicurezza e della
prevenzione antinfortunistica, attenendosi alle disposi-
zioni del libretto d'uso e manutenzione. Eliminare (far
eliminare) immediatamente quei guasti che potrebbero
pregiudicarne la sicurezza.
• Il produttore non risponde di danni provocati da un uso
non conforme alle norme; ogni rischio a carico dell'uten-
te.
• E' necessario attenersi alle indicazioni di sicurezza, la-
vorazione e manutenzione del produttore così come alle
misure indicate nei dati tecnici.
• E' necessario rispettare le relative norme antinfortunisti-
che e le altre regole tecniche di sicurezza generalmente
riconosciute.
• La macchina scheppach deve essere utilizzata, curata
o riparata solo da persone con precedente esperienza
e a conoscenza dei relativi pericoli. Il produttore non
risponde di danni provocati da modifiche apportate arbi-
trariamente alla macchina.
• La macchina scheppach deve essere utilizzata, solo con
accessori e utensili originali del produttore.

 Rischi residui

La macchina è stata concepita secondo il livello della tecnica
ed in rispetto delle regolamentazioni per la sicurezza ricono-
sciute. Tuttavia, durante la lavorazione potrebbero insorgere
eventuali rischi.
• Questo genere di rischi può essere ridotto se si osser-
veranno le „indicazioni sulla sicurezza" e quanto espo-
sto nel capitolo „Impiego conforme alle disposizioni",
così come le istruzioni per l'uso nella loro totalità.
• Evitate partenze accidentali: non tenete premuto il pul-
sante di marcia mentre inserite la spina nella presa di
corrente.
• Inoltre, nonostante tutte le misure di sicurezza prese,
potrebbero sussistere dei rischi non evidenti.
Dotazione, Fig. 1
1 Involucro modulo
2 Parti laterali si/de
3 Placa di fondo
4 Ruote
5 Rulli du guida
6 Braccio d'arresto di filtro
7 Filtro
8 Cinta d'arresto di filtro
9 Sacco di raccolta-trucioli
10 Cinta di tensione
11 Tubo flessibile elicoidale
12 Accessori di montaggio
13 Istruzioni d'uso

Istruzioni di montaggio

Montaggio delle ruote, Fig. 2.1 e 2.2
Avvitare i rulli di guida alla placa di fondo con 3 viti esago-
nali M6 x 10 mm e dadi M6 ciascuno. Avvitare le linguette
di ruota alla placa di fondo, fissare l'asse con le ruote e
perni di ruota. Premere il coperchietto in posizione.
Montaggio del telaio, Fig. 3
Avvitare le parti laterali si/de con 3 viti esagonali M6 x 10
mm. Mettere l'unitá sulla placa di fondo e avvitare con 4
vit esagonali M6 x 10 mm, e al lato con 4 viti a testa piana
M6 x 20 mm e dadi M6.
Montaggio del involucro, Fig. 4
Mettere l'involucro modulo sul telaio montato e avvitare
con l'aiuto die 4 viti con esagono incassato M6 x 18 mm e
viti con testa incrociata 5 x 35 mm.
Braccio di sostegno per il filtro, Fig. 5
Fissare il braccio di sostegno sull'involucro.
Montaggio del filtro, Fig. 6 + 7
Inserire il filtro sul collare della cassa d'alloggiamento e
fissarlo con il nastro di bloccaggio.
Fissare la vite elicoidale con un cacciavite. Inserire il brac-
cio di sostegno nell'occhio del filtro.
Sacchetto raccoglitrucioli, Fig. 8
Dall'interiore, collocare il sacchetto oltre il nastro di bloc-
caggio per 20 mm e tirarlo sopra il bocchettone. Poi serra-
re il nastro di bloccaggio.
Tubo flessibile PU con fascetta, Fig. 9
Inserire il tubo d'aspirazione nel manicotto e serrare la fa-
scetta con un cacciavite.

Uso e manutenzione

Generale:
L'impianto di aspirazione è concepito solo per aspirare pol-
vere e trucioli di legno secchi delle cat. G e C (filtro C =
accessorio).
• Necessità di pulizia secondo la quantità di polvere (rilas-
italiano 13
