5. DESCRIPCIÓN.
El bypass manual es un opcional que permite seleccionar la
•
alimentación de la carga o cargas a partir de un equipo -SAI
o estabilizador-, o bien directamente de la red comercial y
sin que con ello se provoque un corte durante la maniobra
de la conmutación, al ser del tipo con solapado, salvo que
se opere de modo negligente y sin respetar el procedi-
miento establecido en el capítulo 7.
Correlacionalmente a las Fig. 1 y 2 se pueden observar los
•
esquemas de bloques de ambas en las ilustraciones de las
Fig. 3 y 4.
En esencia la estructural es idéntica, si bien existen diferencias
entre modelos. El más destacable es el contacto auxiliar del con-
mutador de bypass manual proveniente de un microinterruptor
instalado detras de la tapa de protección de éste e internamente
conectado a un conector de señal. A través de la unión eléc-
trica mediante el cable suministrado entre este conector y el
dispuesto en algunos equipos como el SAI serie TWIN PRO2
y/o el RT2, al retirar la tapa de protección del conmutador del
bypass manual, el SAI pasa de «Modo de salida sobre inversor»
a «Modo sobre bypass estático», considerando preliminarmente
que el sistema está en funcionamiento en condiciones normales.
Con ello se simplifica la operatoria y se evita posibles errores
con consecuencias graves que pueden ocasionar averías al con-
junto de instalación incluidas las cargas.
Línea entrada AC
bypass manual
A entrada
equipo
IEC alimentación
entrada equipo

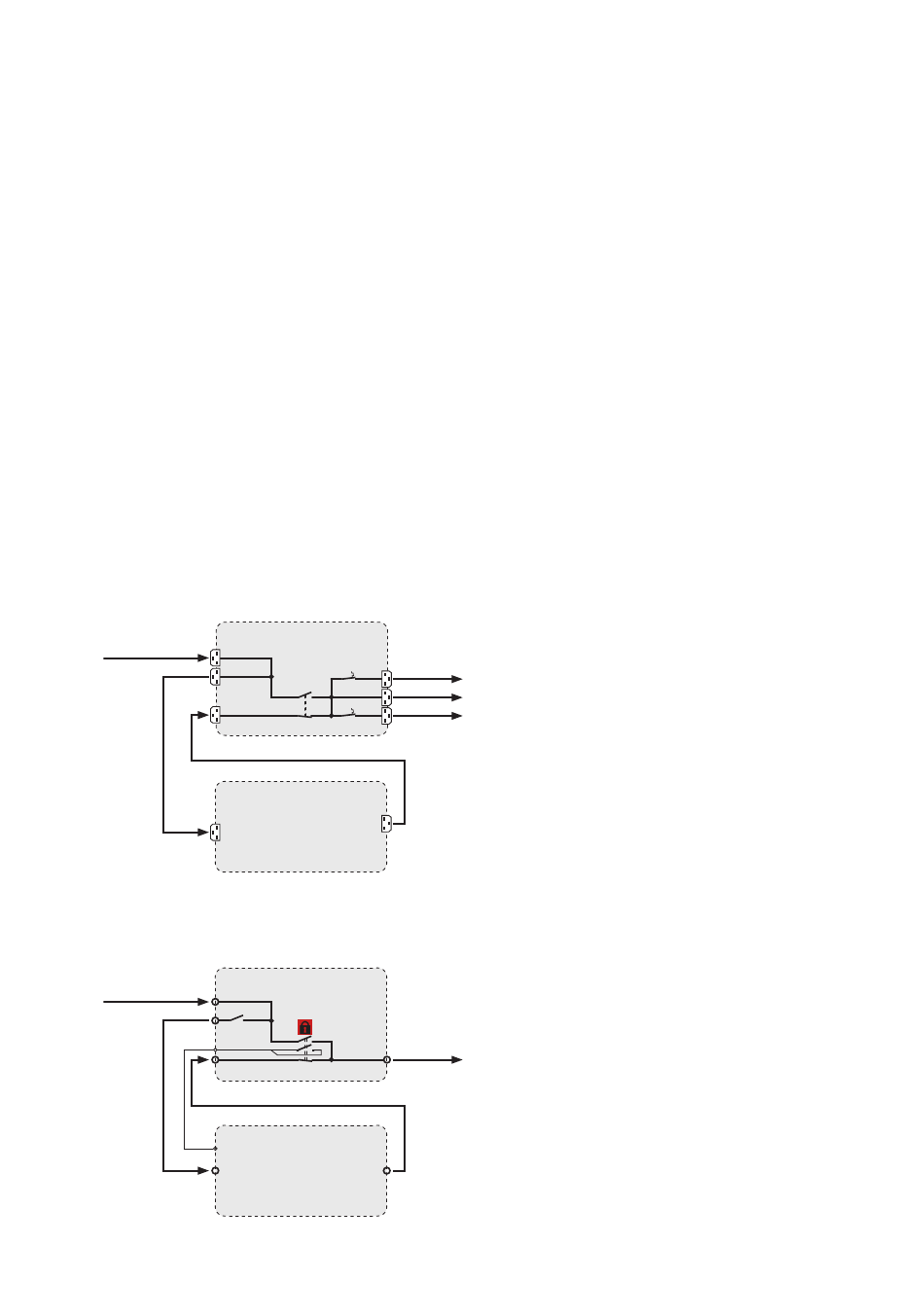

Fig. 3. Conexionado entre SAI y bypass de 3 kVA.
Línea entrada AC
A entrada
equipo
Bornes de
alimentación
equipo
Fig. 4. Conexionado entre SAI y bypass de 6 y 10 kVA.
8
BYPASS MANUAL EN RACK
16 A
De salida equipo
SAI / ESTABILIZADOR
BYPASS MANUAL EN RACK
40 / 63 A
De salida equipo
Conector EMBS
SAI / ESTABILIZADOR
Salidas a
cargas:
3 IEC
1 IEC
3 IEC
IEC salida
equipo
Bornes de
salida a
cargas
Bornes
de salida
a cargas
