5. BESCHREIBUNG.

Der manuelle Bypass ist optional und ermöglicht, die Versorgung
•
des Verbrauchers von einem Gerät -USV oder Stabilisator-, oder
direkt von der öffentlichen Stromversorgung auszuwählen, ohne
dass damit eine Versorgungsunterbrechung während des Um-
schaltvorgangs verursacht wird, da er überlappend ist, außer,
wenn er nicht vorschriftsmäßig betrieben und das im Abschnitt 7
festgelegt Verfahren nicht beachtet wird.
Diesbezüglich zeigen die Abb. 1 und 2 die Blockschemata
•
beider in den Darstellungen der Abb. 3 und 4.
Im Wesentlichen ist der strukturelle Aufbau identisch, ob-
wohl es Unterschiede zwischen den Modellen gibt. Am
bemerkenswertesten ist der Hilfskontakt des manuellen
Bypass-Umschalters, von einem Mikroschalter stammend,
der hinter der Schutzabdeckung des Umschalters installiert
ist und intern an einem Signalstecker angeschlossen ist. Über
die elektrische Verbindung mit einem mitgelieferten Kabel an
diesen Stecker und an die nach dem Entfernen der Schutz-
abdeckung am manuellen Bypass-Umschalter freigelegten
Vorrichtung an einigen Geräten, wie die der USV Serie TWIN
PRO2 und/oder dem RT2, geht die USV vom „Ausgangsmodus
über den Umrichter" in den „Modus über den statischen By-
pass" über, vorher überprüfen, dass das System einwandfrei
unter den normalen Bedingungen arbeitet. Dies vereinfacht
den Betrieb und vermeidet mögliche Fehler mit schwerwie-
genden Folgen, die Störungen an der Installationsbaugruppe,
einschließlich der Verbraucher, verursachen können.
AC-Eingangsleitung
manueller Bypass
Zum
Eingang
Gerät
IEC-
Eingangsversorgung
Gerät

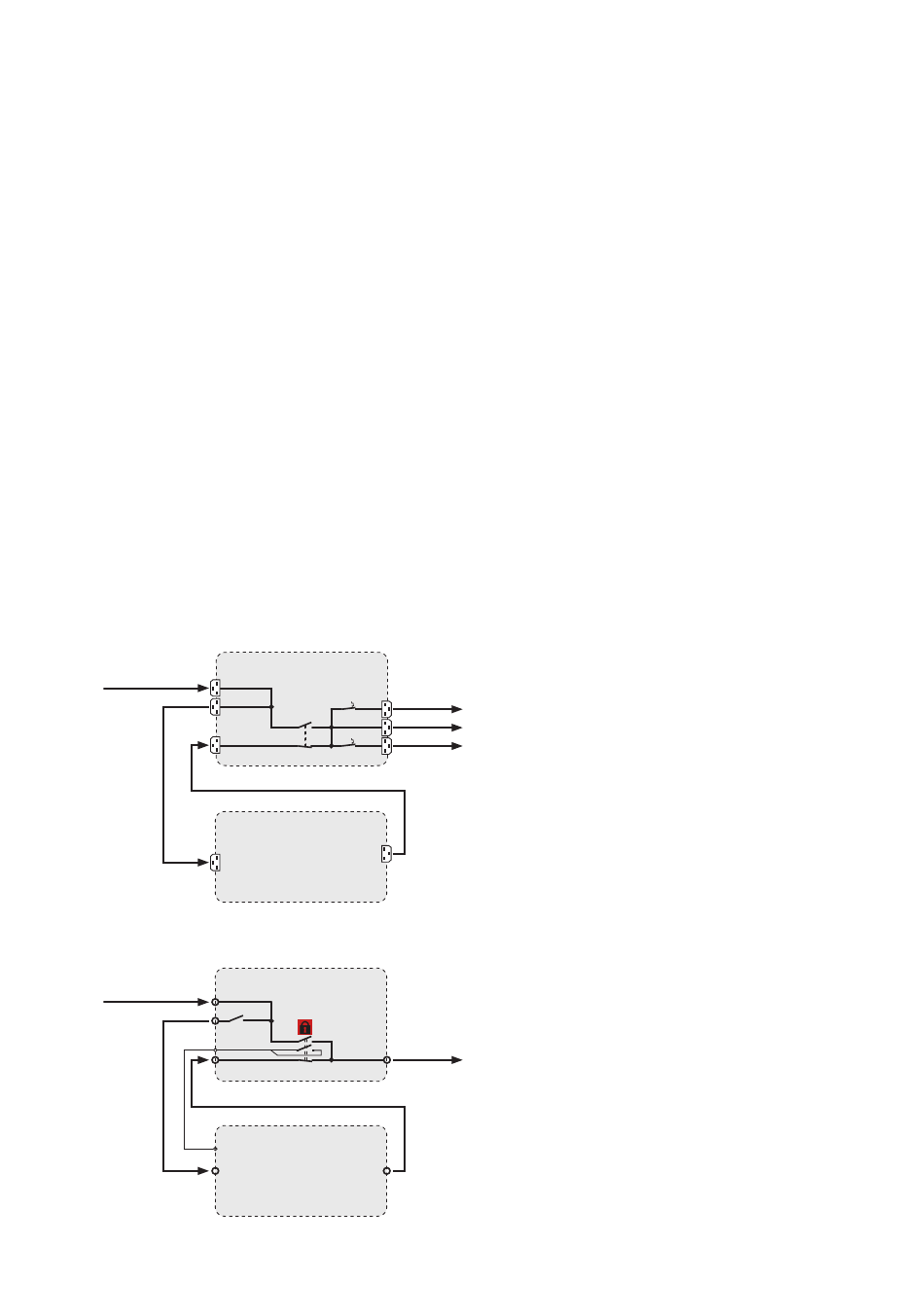

Abb. 3. Anschluss der USV an den Bypass mit 3 kVA.
AC-Eingangsleitung
Zum
Eingang
Gerät
Versorgungs-
klemmen Gerät
Abb. 4. Anschluss der USV an den Bypass mit 6 und 10 kVA.
8
MANUELLER BYPASS IM
Verbrauchern:
RACK 16 A
Vom Ausgang Gerät
USV / STABILISATOR
MANUELLER BYPASS IM
40 / 63 A
Verbrauchern
Vom Ausgang Gerät
EMBS-Stecker
USV / STABILISATOR
Ausgänge
zu den
3 IEC
1 IEC
3 IEC
IEC-
Ausgang
Gerät
Ausgangs-
klemmen
zu den
Ausgangs-
klemmen
zu den
Verbrauchern
