5. DESCRIÇÃO.
O bypass manual é um opcional que permite selecionar
•
a alimentação da carga ou cargas a partir de um equipa-
mento, UPS ou estabilizador, ou então diretamente da rede
comercial e sem que isso provoque um corte durante a ma-
nobra de comutação, por ser de sobreposição, exceto se
for operado de forma negligente e sem respeitar o procedi-
mento previsto no capítulo 7.
De forma correlativa, nas Fig. 1 e 2 podemos observar os
•
esquemas de blocos de ambas nas ilustrações das Fig. 3 e 4.
Essencialmente a estrutura é idêntica, embora existam dife-
renças entre modelos. A mais destacável é o contacto auxiliar
do comutador de bypass manual proveniente de um microin-
terruptor instalado atrás da tampa de proteção e ligado inter-
namente a um conector de sinal. Com a união elétrica através
do cabo fornecido entre este conector e o disponível em alguns
equipamentos como o UPS série TWIN PRO2 e/ou o RT2, ao
retirar a tampa de proteção do comutador do bypass manual,
o UPS passa de «Modo de saída sobre inversor» para «Modo
sobre bypass estático», considerando previamente que o sis-
tema está a funcionar em condições normais. Assim conse-
guimos simplificar o procedimento e evitar eventuais erros
com consequências graves que poderiam ocasionar avarias
em toda a instalação, incluindo as cargas.
Linha entrada CA
bypass manual
Para entrada
equipa-
mento
IEC alimentação
entrada
equipamento

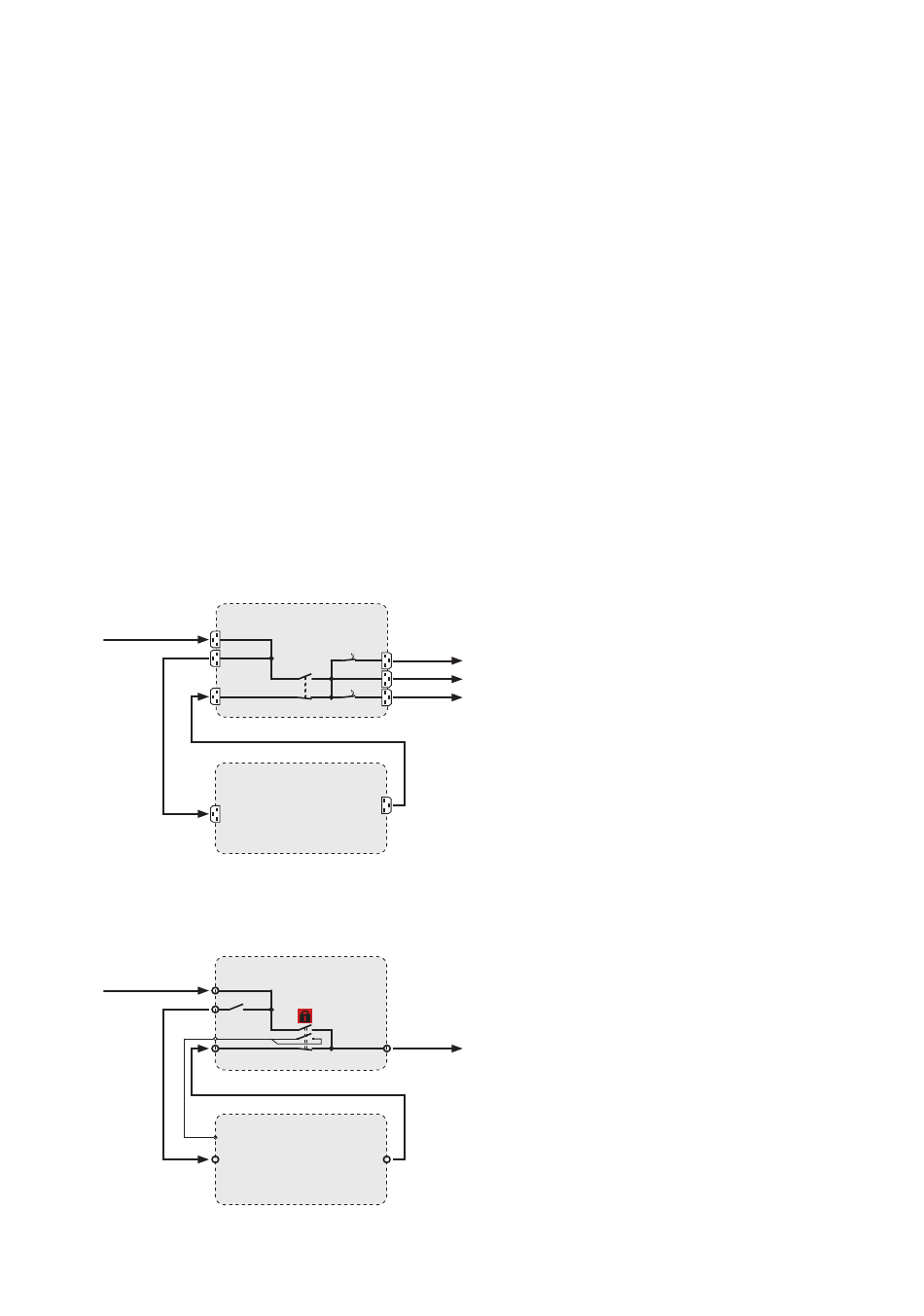

Fig. 3. Ligação entre UPS e bypass de 3 kVA.
Linha entrada AC
Para entrada
equipa-
mento
Terminais de
alimentação
equipamento
Fig. 4. Ligação entre UPS e bypass de 6 kVA e 10 kVA.
8
BYPASS MANUAL EM RACK
16 A
De saída equipamento
UPS / ESTABILIZADOR
BYPASS MANUAL EM RACK
40 / 63 A
Terminais de
De saída equipamento
Conector EMBS
UPS / ESTABILIZADOR
Saídas para
cargas:
3 IEC
1 IEC
3 IEC
IEC saída
equipamento
saída para
cargas
Terminais
de saída
para
cargas
SALICRU
