Do conector IEC de saída
do UPS ou estabilizador
Tomadas de saída
IEC para cargas

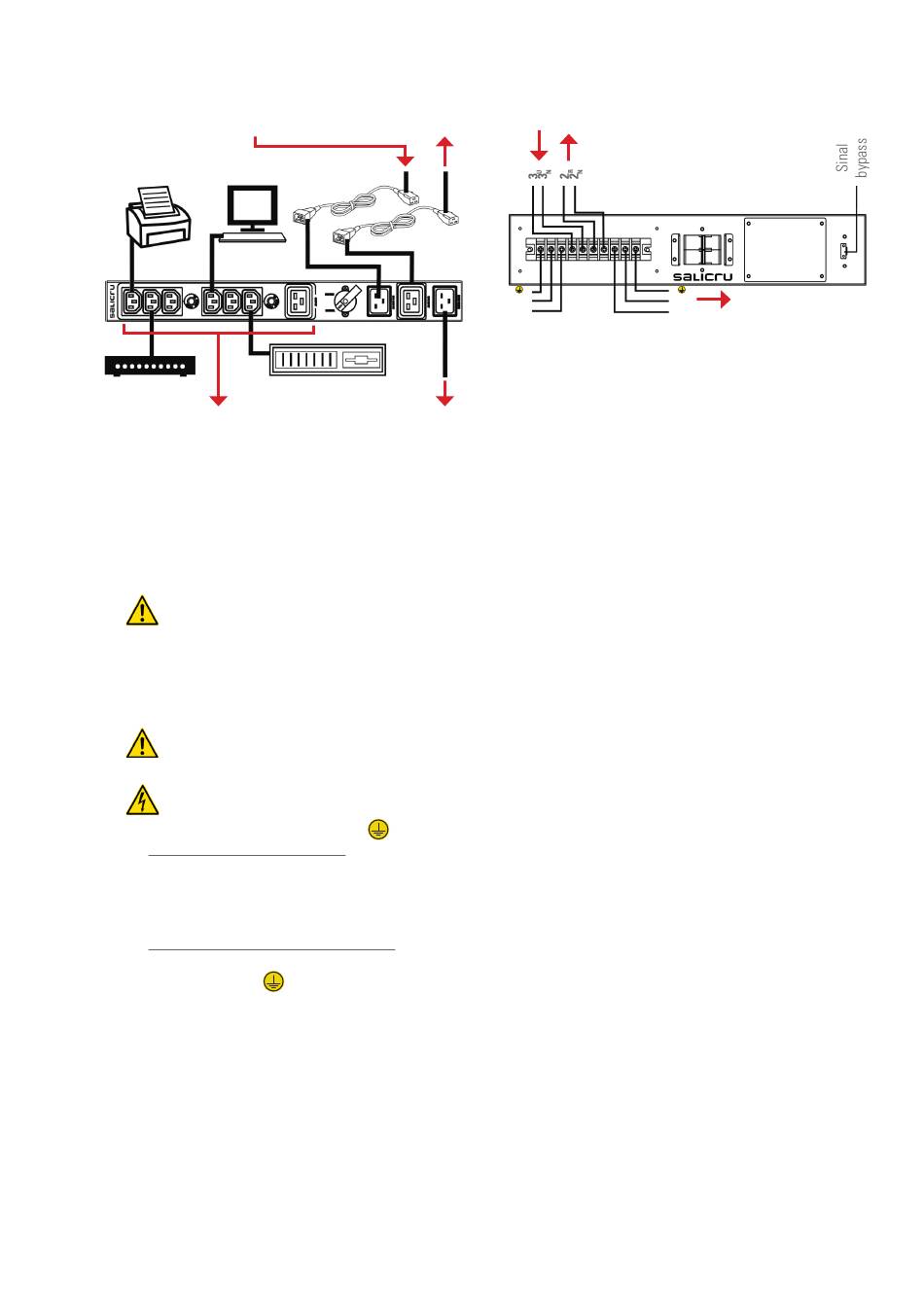

Fig. 7. Exemplo de ligação de bypass manual de 3 kVA.
Para os modelos de 6 kVA e 10 kVA, o bypass manual dispõe
•
de um contacto auxiliar
ao seu homólogo no UPS ou no estabilizador e cuja função
foi descrita anteriormente.
Quando o UPS ou o estabilizador não dispuser deste
contacto ou se não fizer a ligação, existirá um maior
risco de curto-circuito em caso de erro. Realize os passos
na ordem prevista.
As ilustrações das Fig. 7 e/ou 8 mostram graficamente
•
como conectar o bypass manual a um UPS ou estabilizador
e às cargas, dependendo da sua potência.
Respeite rigorosamente as ligações de entrada e
saída indicadas. Caso contrário, podem ocorrer ava-
rias no UPS ou estabilizador, no bypass manual e nas cargas.
Ao tratar-se de um equipamento com proteção
•
contra choques elétricos de classe I, é imprescin-
dível instalar o cabo de terra de proteção
Nos modelos de bypass até 3 kVA.
ˆ
A ficha de alimentação do bypass deve ser conectada a
um bloco equipado com terminal de terra instalado cor-
retamente. Deve fazer a ligação ao sistema completo
através dos conectores IEC.
Nos modelos de bypass de 6 kVA e 10 kVA.
ˆ
Ligue no terminal de tomada de terra de entrada
cabo de proteção
minal 5 ao lado dos terminais de saída. Pode selecionar
o cabo da tomada de terra a conectar ao UPS ou estabi-
lizador a partir de um qualquer deles.
10
Para o conector IEC de entrada
do UPS ou estabilizador.
Para a tomada de
corrente de entrada CA.
10 indicado como EBMS, para ligar
[ ].
[ ]. Dispõe de um segundo ter-
De terminais de saída
do UPS ou estabilizador.
Para terminais de entrada
do UPS ou estabilizador.
4
4 U
N
Fig. 8. Exemplo das ligações do bypass manual de 6 kVA
e 10 kVA.
5
o
Para uma tomada de
1
1 N
corrente ou terminais
R
de entrada CA.
