6. INSTALLATION.

Die Informationen zur Sicherheit, beschrieben im
•
Kapitel 2 dieses Dokuments, lesen und beachten.
Die Nichtbeachtung einiger der darin beschriebenen An-
gaben kann zu einem schweren oder sehr schweren Unfall
von Personen in direktem Kontakt oder in unmittelbarer
Nähe sowie zu Defekten am Gerät und/oder an den an
diesem angeschlossenen Verbrauchern führen.
6.1. EMPFANG DES GERÄTS.

6.1.1. Empfang, Auspacken und Inhalt.

Empfang. Prüfen, dass:
•
Die Daten auf dem Aufkleber auf der Verpackung mit
ˆ
den Angaben in der Bestellung übereinstimmen und
,nachdem der Bypass ausgepackt ist, die obigen Daten
mit denen auf dem Typenschild auf dem manuellen By-
pass selbst, vergleichen.
Wenn Abweichungen vorliegen, diese anhand der Re-
ferenzen auf dem Lieferschein mitteilen.
Während des Transports keine Beschädigung stattge-
ˆ
funden hat.
Inhalt.
•
Gerät im Rack.
ˆ
Anschlusskabel mit Stecker und Steckdose für den AC-
ˆ
Eingang (Modell mit 3 kVA).
Bypass-Signalkabel für den Anschluss an USV TWIN
ˆ
PRO2 oder RT2 (Modelle mit 6 und 10 kVA).
Anpassungswinkel für ein 19"-Rack und entsprechende
ˆ
Schrauben.
Benutzerhandbuch in Papierformat und Garantie.
ˆ
Nach dem Empfang ist es ratsam, das Gerät als vorbeugende
•
Maßnahme wieder in der Originalverpackung aufzube-
wahren, wenn dieses nicht in den nächsten Tagen installiert
wird.
Die Entsorgung der Verpackung muss gemäß den geltenden
•
Gesetzen durchgeführt werden.
Wir empfehlen, die Verpackung mindestens ein Jahr auf-
zubewahren.
6.2. STANDORT UND ERWÄGUNGEN.

6.2.1.1. Standort.

Die in einem Plastikbeutel mitgelieferten Winkel und
•
Schrauben auspacken und an den Beschlägen über dem
Bypass im Rack montieren.
Dieser manuelle Bypass ist zum Einbau in einem Rack-
•
schrank vorgesehen. Die Darstellungen der Abb. 5 und 6
dienen als Beispiel und die erste zeigt die Wandbefesti-
gungsvariante für das Modell mit 16 A.
BETRIEBSANLEITUNG
Montage im 19"-Rack
Wandmontage.

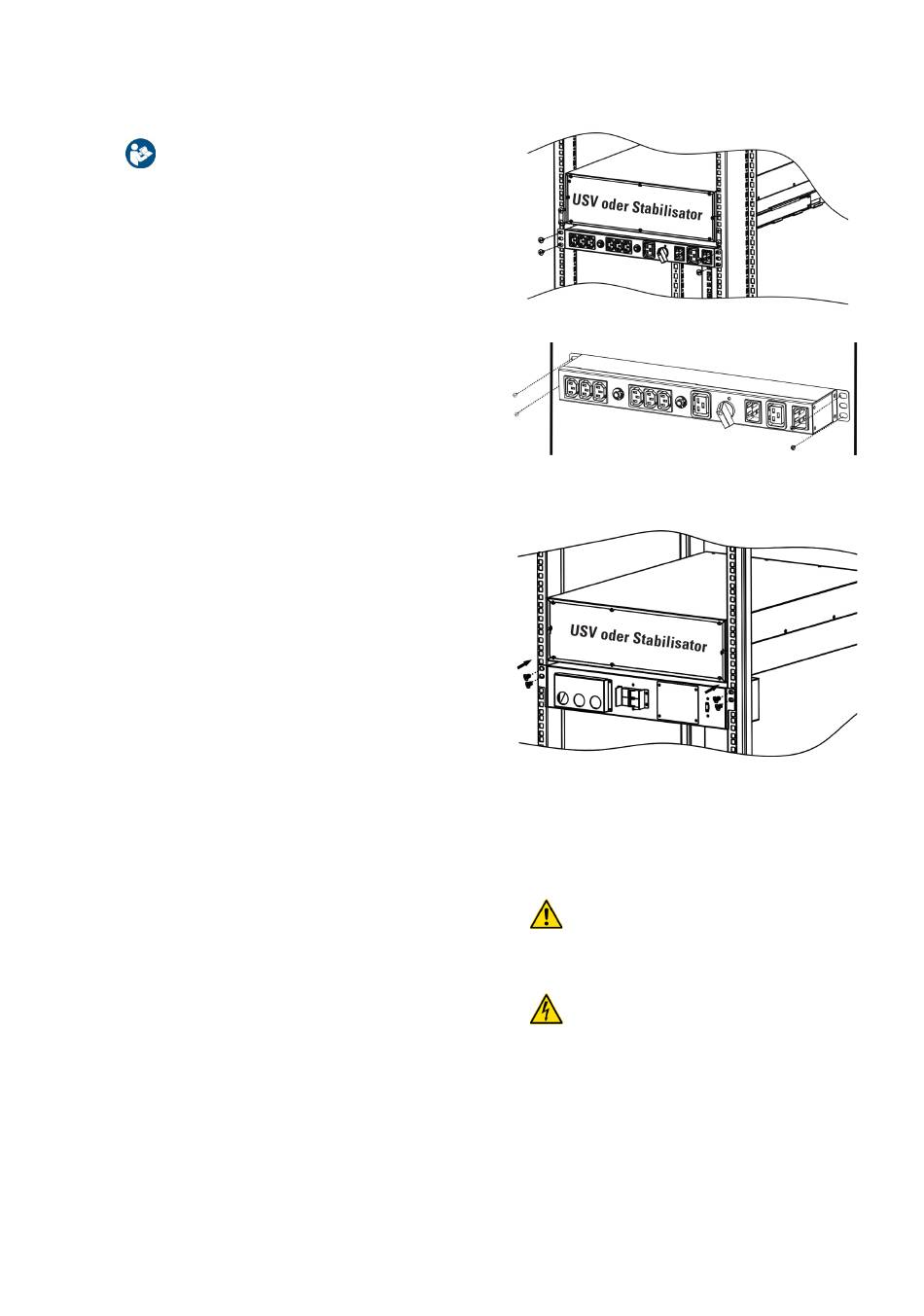

Abb. 5. Montagebeispiel für manuellen Bypass mit 3 kVA.
Abb. 6. Montagebeispiele für manuellen Bypass mit 6
und 10 kVA.
6.3. ANSCHLÜSSE.
Alle Anschlüsse des Geräts, einschließlich die der
•
Steuerung (Schnittstelle, Fernbedienung, ...) werden
mit allen Schaltern in Ruhestellung und ohne eingeschal-
tetes Netz durchgeführt (Trennschalter der Stromversor-
gungsleitung der USV auf „Off").
Es muss immer berücksichtigt werden, dass die USV
•
ein elektrischer Energiegenerator ist. Aus diesem
Grund muss der Benutzer die notwendigen Vorsichtsmaß-
nahmen treffen, um den direkten oder indirekten Kontakt zu
vermeiden, falls die Installation mit einer ausgerüstet ist.
Für den manuellen Bypass mit 6 und 10 kVA, der an einer
•
USV angeschlossen wird, muss dessen Dokumentation be-
züglich der Installation eines automatischen Systems mit
Rückspeiseschutz, „Backfeed Protection", berücksichtigt
werden. In dieser Dokumentation sind für eine bestimmte
Leistung auch die Kabelquerschnitte, Nennstrom und Eigen-
schaften der Schutzeinrichtungen usw. angegeben. Mindes-
tens gemäß diesen Empfehlungen vorgehen.
9
BM-R Manueller Bypass in Rackausführung
