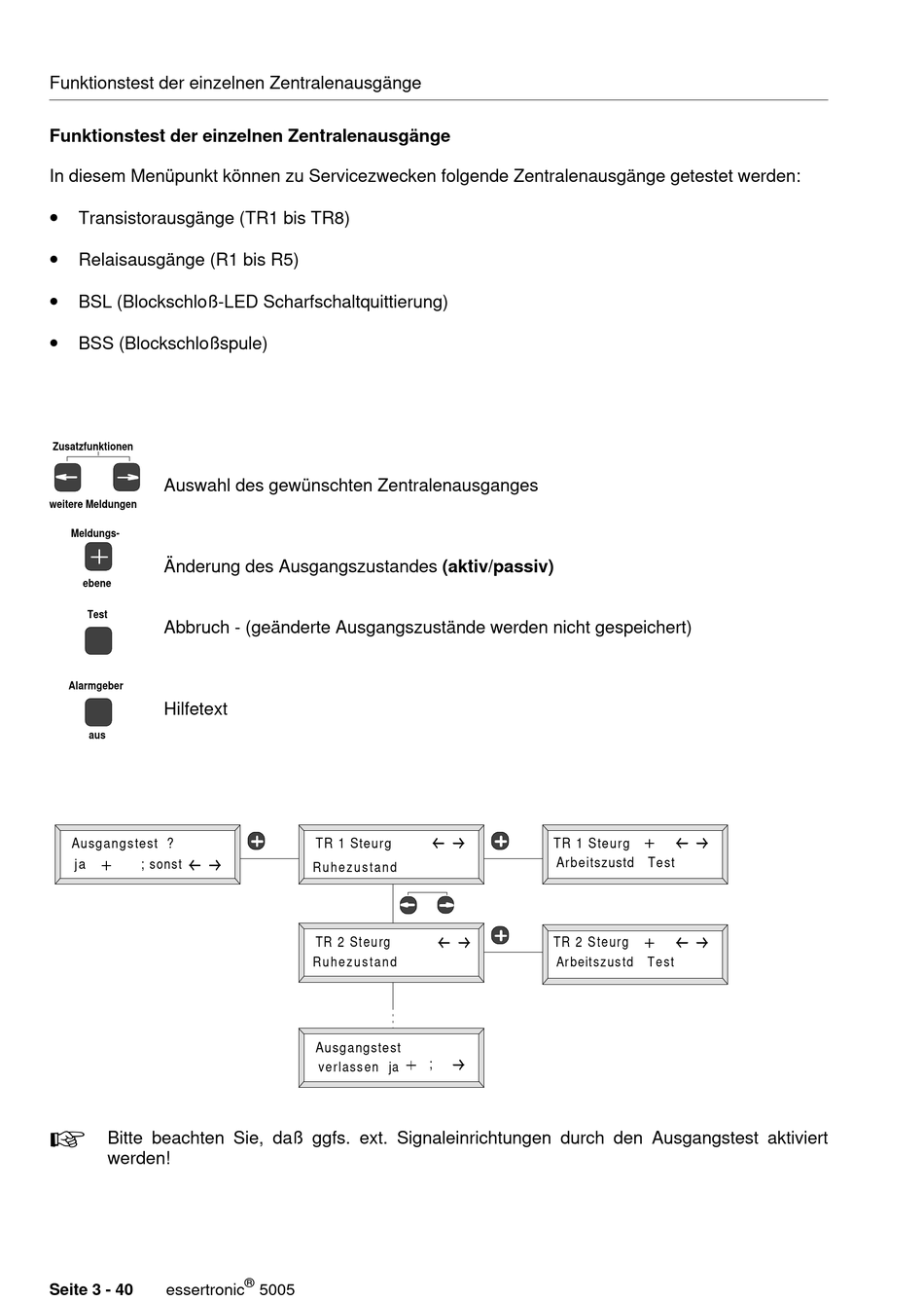

Funktionstest der einzelnen Zentralenausgänge
Funktionstest der einzelnen Zentralenausgänge
In diesem Menüpunkt können zu Servicezwecken folgende Zentralenausgänge getestet werden:
Transistorausgänge (TR1 bis TR8)
•
Relaisausgänge (R1 bis R5)
•
BSL (Blockschloß-LED Scharfschaltquittierung)
•
BSS (Blockschloßspule)
•
Zusatzfunktionen
Auswahl des gewünschten Zentralenausganges
weitere Meldungen
Meldungs-
Änderung des Ausgangszustandes (aktiv/passiv)
ebene
Test
Abbruch - (geänderte Ausgangszustände werden nicht gespeichert)
Alarmgeber
Hilfetext
aus
Ausgangstest ?
j a ; sonst
Bitte beachten Sie, daß ggfs. ext. Signaleinrichtungen durch den Ausgangstest aktiviert
+
werden!
Seite 3 - 40 essertronic
TR 1 Steurg
R u h e z u s t a n d
TR 2 Steu rg
R u h e z u s t a n d
Ausgangstest
ve rlass en ja
®
5005
TR 1 Steurg
Arbeitszustd Test
TR 2 S teurg
Ar beit szus td Te st
;
