Leitung sollte einen Mindestdurchmesser von 5 cm
haben (je mehr desto besser). Führt die Leitung ins
Freie, muss sie mit einer 90°-Biegung nach unten oder
mit einem Windschutz enden (siehe Abbildung 4). Bei
extremer Kälte ist darauf zu achten, dass die
Zuluftöffnung im Freien nicht vereist! (Kontrolle)

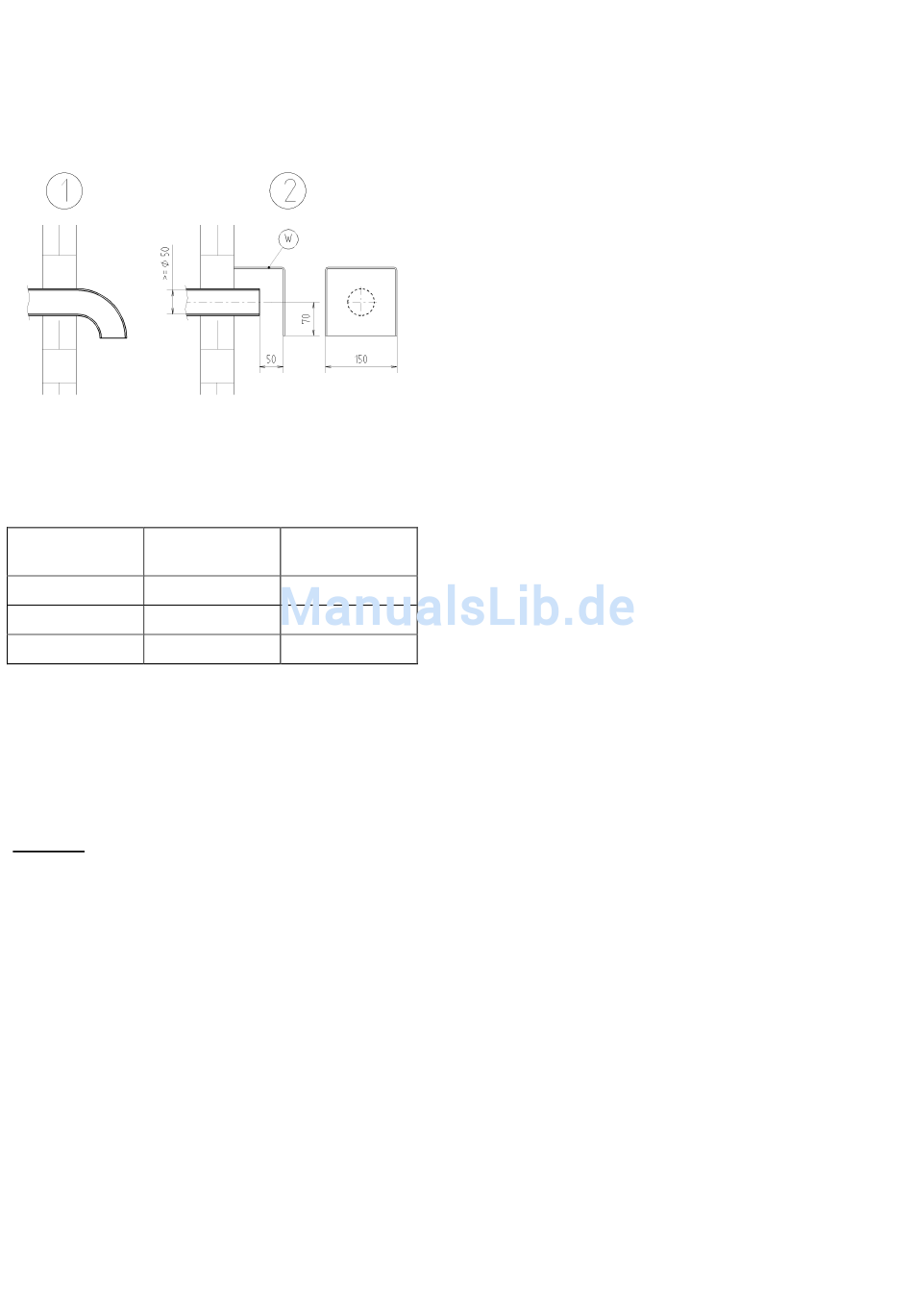

Abbildung 4: Windschutz der Luftansaugleitung
Für die Dimensionierung der Luftansaugleitung gilt
folgende Tabelle:
Durchmesser Maximale
Ansaugrohr* Länge*
50mm
100mm
100mm
*Die Angaben gelten jeweils für sich. Der Querschnitt
ist bei Verwendung eines Flachkanals o. ä.
entsprechend zu wählen.
Sollten die Dimensionen unterschritten werden, kann
es passieren, dass die Verbrennungsluftmenge nicht
ausreicht. In Folge kommt es in der Brennerschale zu
einer verstärkten Schlackenbildung und dadurch zu
Sicherheitsabschaltungen.
Achtung!
Bei der Verbrennungsluftversorgung aus einem
integrierten Schornsteinlüftungsschacht kann es zu
Problemen kommen! Erwärmt sich die nach unten
strömende Verbrennungsluft, so kann diese nach oben
steigen und dadurch dem Kamin einen Widerstand
entgegensetzen, der den Unterdruck in der
Brennkammer verringert. Der Schornsteinhersteller hat
zu gewährleisten, dass auch im ungünstigsten
Betriebszustand des Schornsteines der Widerstand für
die Verbrennungsluft maximal 2 PA beträgt.
Anschluss an die Stromversorgung:
Verbinden Sie den Ofen mit dem mitgelieferten
Netzkabel an die Stromversorgung (siehe Abbildung
1).

4. Die Funktionsmerkmale des Pellet-Kaminofens

Die Funktionsweise Ihres Pellet-Kaminofens ist für die
Aufrechterhaltung einer
6
Max. Anzahl an
90° Bögen
0,5 m 1
1 m 1
3 m 3
konstanten, behaglichen
Raumtemperatur ausgelegt.
Ofen richtet sich daher automatisch nach der vom
Bediener eingestellten, gewünschten Raumtemperatur
(Solltemperatur). Je nach der Temperaturdifferenz
zwischen Solltemperatur
Raumtemperatur (Isttemperatur) wählt die Steuerung
modular die Leistung oder den „Standby"-Betrieb aus.
Somit gewährleistet
größtmögliche Anpassung des Brennverhaltens an die
Situation im Aufstellungsraum, ohne ständige manuelle
Korrekturmaßnahmen.
5. Betriebszustände des Pellet-Kaminofens:
Die Funktion des Pellet-Kaminofens ist durch acht
Betriebszustände gekennzeichnet:
Die

Startphase

beginnt,
Raumtemperatur die eingestellte Solltemperatur um
1°C unterschreitet und der Ofen auf eine Temperatur
von unter 70 C° abgekühlt ist.
5.1. Startphase
In der „Startphase" wird die Brennerschale mit einer
genau definierten Menge an Brennstoff gefüllt und
diese Brennstoffmenge wird mittels eines Glühzünders
gezündet.
Die „Startphase", sie ist in 10 Zonen eingeteilt, wird
nach dem Erreichen
Temperatur am „Flammentemperaturfühler" beendet
und die Steuerung leitet in den Betriebszustand
„Heizbetrieb" über.
Dauer der „Startphase"
Die
Unterschiede aufweisen, ist jedoch mit einer Zeit von
ca. 20 Minuten in ihrer Länge begrenzt.
Kann während dieser
Flammenbildung oder die erforderliche Temperatur am
„Flammentemperaturfühler-Abgas"
werden, so wird
eingeleitet.
Dabei wird auch die Drehzahl des Saugzuggebläses
permanent mittels Drehzahlrückführung gemessen
und überprüft.
5.2.

Heizbetrieb

Nach dem positiven Abschluss der „Startphase"
schaltet der Ofen automatisch in den Betriebszustand
„Heizbetrieb".
Im Betriebszustand „Heizbetrieb" wird die Heizleistung
des Ofens modular an die Raumtemperatur bzw. an
den Unterschied zwischen Raum-Isttemperatur und
Raum-Solltemperatur angepasst.
Ist der Unterschied zwischen Raum-Solltemperatur
und Raum-Isttemperatur groß, so heizt der Ofen mit
einer größeren Heizleistung (maximal mit 8 KW).
Je weiter sich die Raum- Isttemperatur der Raum-
Solltemperatur nähert,
Heizleistung des Ofens
Heizleistung = 2,5 kW).
Entsprechend der erforderlichen Heizleistung wird die
jeweilige Brennstoffmenge mittels Förderschnecke im
Die Wärmeerzeugung im
und aktueller
der Pellet-Kaminofen
wenn die aktuelle
einer genau definierten
kann zeitliche
20 Minuten
nicht erreicht
eine Sicherheitsabschaltung
desto mehr wird
verringert (minimale
eine
keine
die
