Funktionsbeschreibung

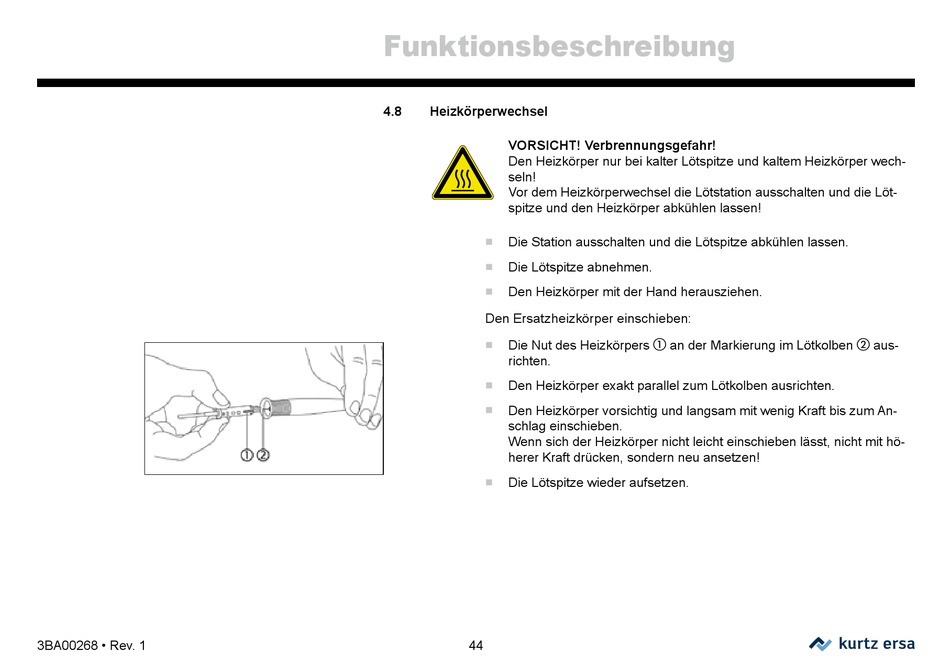

4.8 Heizkörperwechsel
VORSICHT! Verbrennungsgefahr!
Den Heizkörper nur bei kalter Lötspitze und kaltem Heizkörper wech-
seln!
Vor dem Heizkörperwechsel die Lötstation ausschalten und die Löt-
spitze und den Heizkörper abkühlen lassen!
■
Die Station ausschalten und die Lötspitze abkühlen lassen.
■
Die Lötspitze abnehmen.
■
Den Heizkörper mit der Hand herausziehen.
Den Ersatzheizkörper einschieben:
■
Die Nut des Heizkörpers a an der Markierung im Lötkolben b aus-
richten.
■
Den Heizkörper exakt parallel zum Lötkolben ausrichten.
■
Den Heizkörper vorsichtig und langsam mit wenig Kraft bis zum An-
schlag einschieben.
Wenn sich der Heizkörper nicht leicht einschieben lässt, nicht mit hö-
herer Kraft drücken, sondern neu ansetzen!
■
Die Lötspitze wieder aufsetzen.
