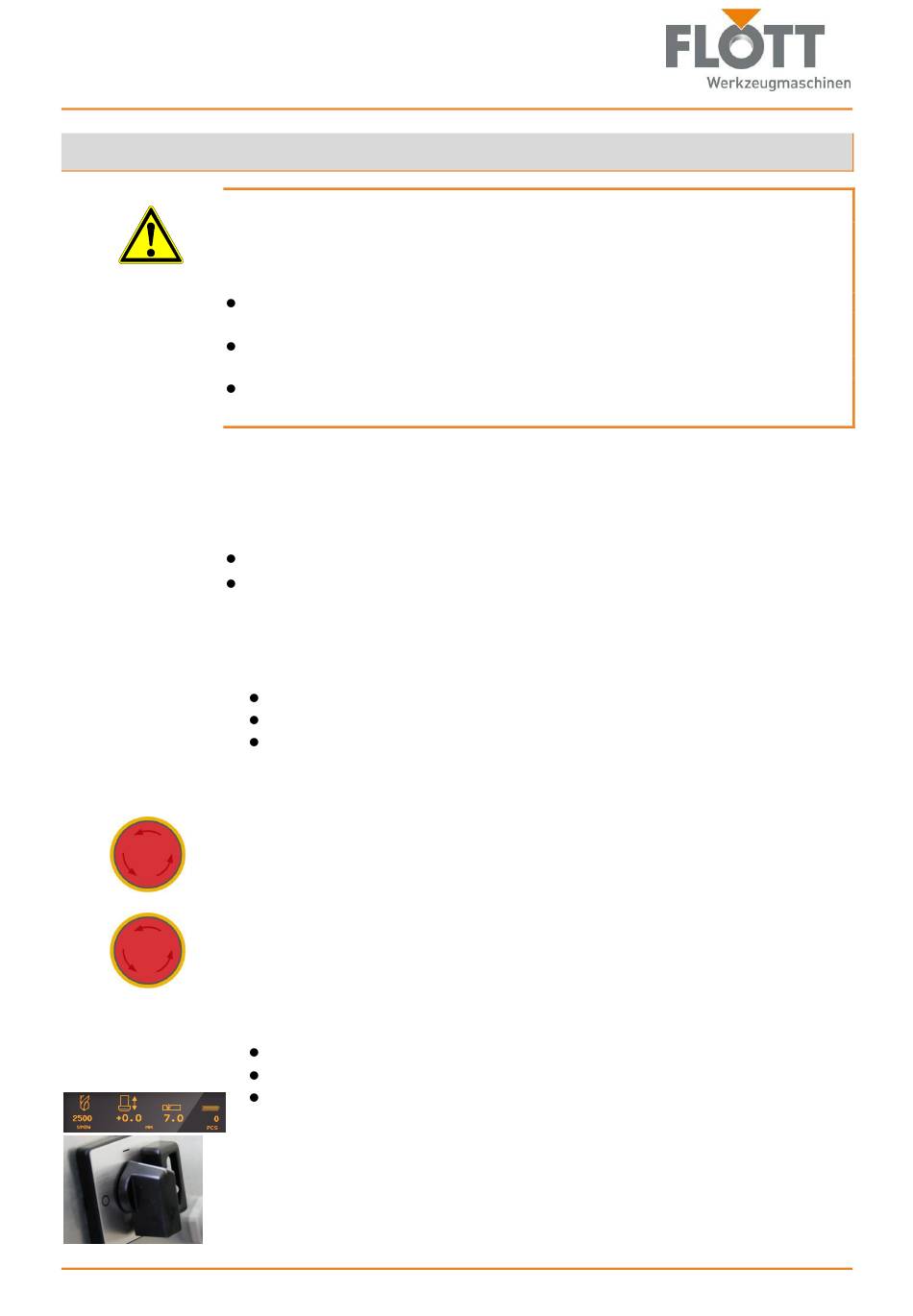

Vor dem Einsatz der Maschine
6.3
Maschine elektrisch anschließen
Warnung
Gefahr durch fehlerhaften elektrischen Anschluss.
Beachten Sie beim Anschluss der Maschine die elektrischen Anschlusswerte
der Betriebsanleitung und des Typenschilds.
Wenn die lokalen und nationalen Vorschriften einen vorgeschalteten Schutz
durch eine Fehlerstrom-Schutzeinrichtung fordern, müssen Sie bei einphasi-
gen Umrichtern ein Gerät vom Typ A und bei dreiphasigen ein Gerät vom
Typ B gemäß IEC-Richtlinie 60755 verwenden. Ein solches Gerät muss fol-
gende Eigenschaften aufweisen:
1. Stellen Sie sicher, dass
2. Stecken Sie den Netzstecker in eine dafür geeignete Steckdose des Strom-
3. Entriegeln Sie den NOT-AUS-Taster, in dem Sie diesen gegen den Uhrzei-
4. Sobald der NOT-AUS-Taster entriegelt ist (und bei 20 Plus, 23 Plus, 25
36
Bei einer zu hohen Anschluss-Spannung kann es zu Verletzungen des Be-
dieners und zu Schäden an der Maschine kommen.
Bei einer zu geringen Anschluss-Spannung kann der Maschinen-Motor be-
schädigt werden.
Der Netzstecker besitzt einen Erdungsleiter und darf ausschließlich gegen
einen Originalbauteil ausgetauscht werden.
Filterung hochfrequenter Ströme,
Eine Verzögerung, die Auslösen aufgrund der Ladung von Kapazitäten und
Störungskapazitäten beim Einschalten verhindert. Diese Verzögerung ist
bei 30 mA-Geräten nicht möglich. Wählen sie in diesem Fall Geräte, die
unempfindlich gegenüber einer unbeabsichtigten Auslösung sind.
ein Schutzleiteranschluss vorhanden ist,
eine Netzabsicherung von 16 A vorliegt,
der Differenzstrom (Ableitstrom) < 7,5 mA beträgt,
Anmerkung: Bauartbedingt ist der Ableitstrom > 3,5 mA, verursacht
durch einen EMV-Filter. Siehe hierzu auch folgende Punkte aus der DIN
VDE 0701-0702: 5.5 Messung des Schutzleiterstroms und Anhang D:
Zu 5.5 Messung des Schutzleiterstroms.
netzes.
gersinn drehen.
Plus der Hauptschalter unterhalb der Schutzhaube durch Drehen in Rich-
tung I betätigt ist)
führt die Steuerung der Maschine einen Neustart aus,
das Display und das Bohrlicht werden eingeschaltet und
die Steuerung wird gestartet. Es wird keine Rotationsbewegung ausge-
führt und das Display eingeschaltet.
Sofern die Maschine über NOT-AUS abgeschaltet wurde: Zum Wiederein-
schalten den NOT-AUS-Tasters entriegeln und den Hauptschalter auf Posi-
tion 0 und dann auf I drehen (Gilt nur für 20 Plus, 23 Plus, 25 Plus).
