Maschine warten
10.3
Schutzhaube (de)montieren
Damit die verschiedenen Wartungs- und Instandsetzungsarbeiten an der
Elektrik und der Antriebseinheit durchgeführt werden können, muss die
Schutzhaube der Maschine demontiert werden.
Gefahr
Gefahr durch elektrische Spannung.
Wartungsarbeiten an elektrischen Bauteilen darf nur beauftragtes Personal
(Elektrofachkraft) durchführen. Stellen Sie sicher, dass für den Zeitraum der
Wartung die elektrische Einrichtung der Maschine spannungsfrei ist.
Warten Sie mindestens 15 Minuten, bevor Sie die Schutzhaube der Maschine
entfernen. Die DC-Bus-Kondensatoren müssen sich in diesem Zeitraum zu-
nächst selbständig entladen.

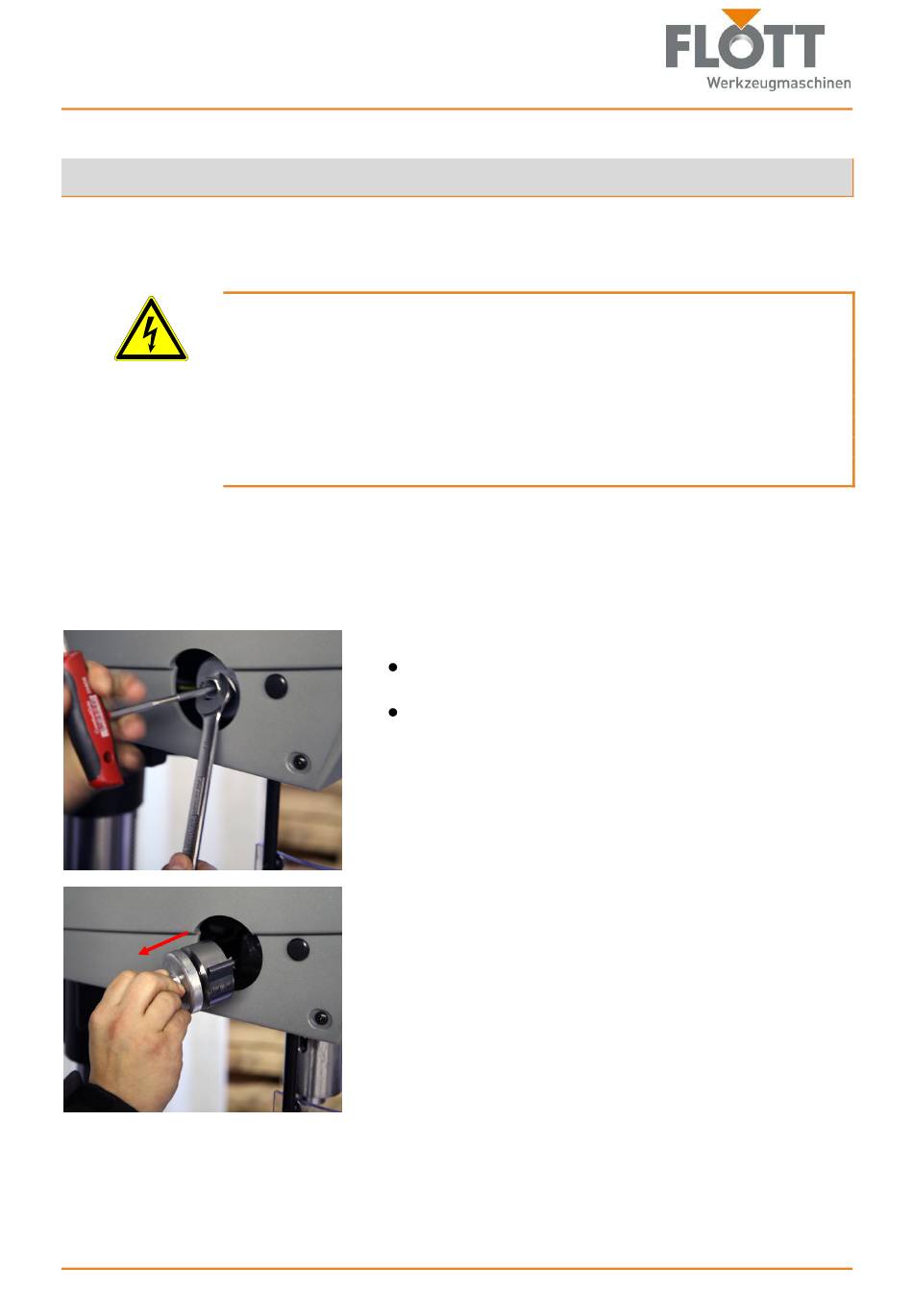

10.3.1 Schutzhaube demontieren
1. Warten Sie mindestens 15 min., bevor Sie die Schutzhaube entfernen. Erst
2. Entfernen Sie auf der linken Schutzhaubenseite den großen schwarzen
64
danach sind die Kondensatoren unter der Schutzhaube entladen.
Schutzstopfen. Darunter befindet sich die Spiralfeder des Bohrkreuzes.
3. Lösen Sie die Spiralfeder des Bohrkreuzes, in dem Sie
mit dem Sechskantschlüssel SW19 den Spannflansch
fixieren
und mit dem Innensechskantschlüssel Größe 6 die Spi-
ralfeder lösen.
4. Entnehmen Sie die Spiralfeder aus der Schutzhaube und
legen es ab.
