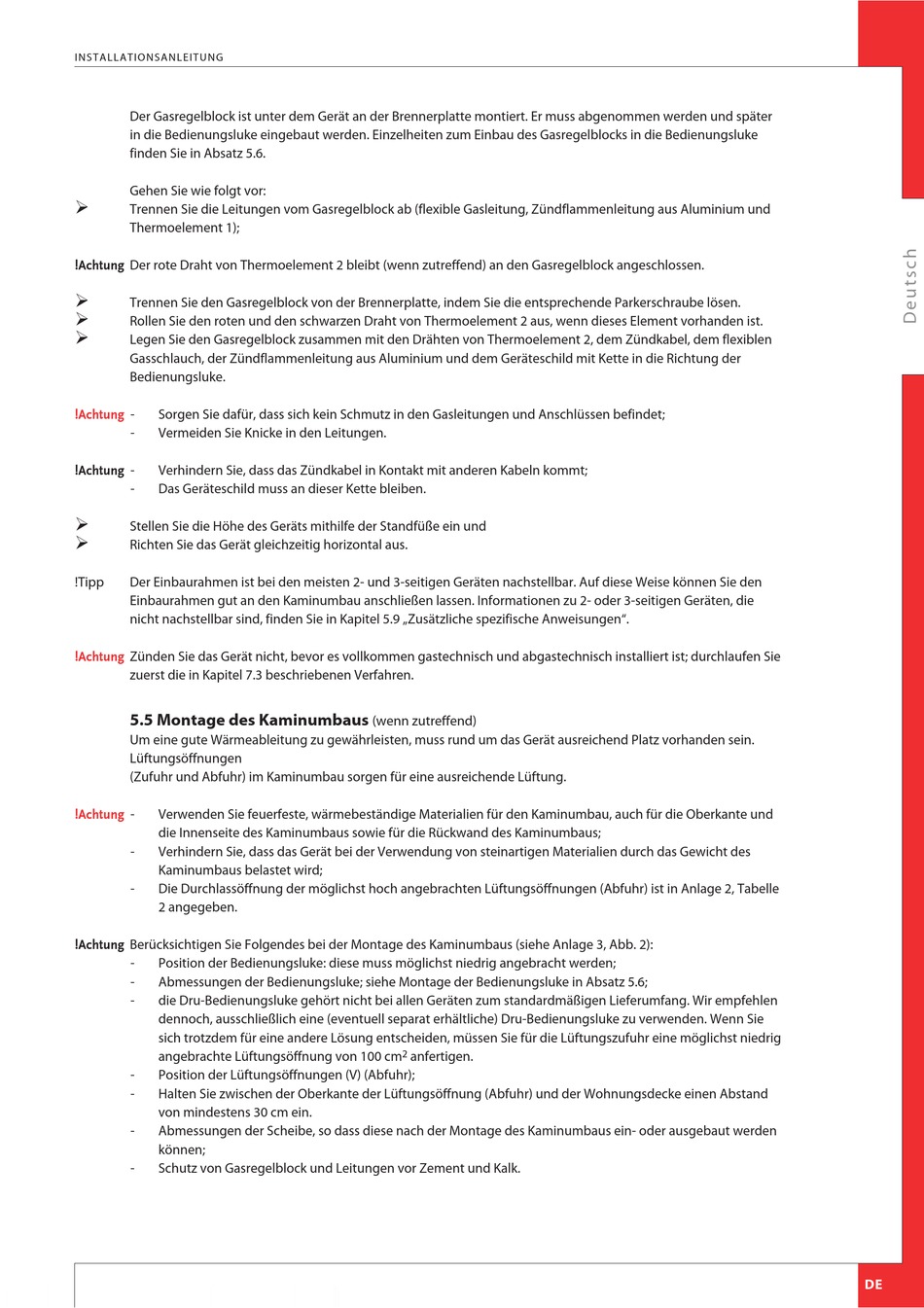

I NS T AL L AT I ON S AN L E I T U N G
Der Gasregelblock ist unter dem Gerät an der Brennerplatte montiert. Er muss abgenommen werden und später
in die Bedienungsluke eingebaut werden. Einzelheiten zum Einbau des Gasregelblocks in die Bedienungsluke
finden Sie in Absatz 5.6.
Gehen Sie wie folgt vor:
Ø
Trennen Sie die Leitungen vom Gasregelblock ab (flexible Gasleitung, Zündflammenleitung aus Aluminium und
Thermoelement 1);
Der rote Draht von Thermoelement 2 bleibt (wenn zutreffend) an den Gasregelblock angeschlossen.
!Achtung
Ø
Trennen Sie den Gasregelblock von der Brennerplatte, indem Sie die entsprechende Parkerschraube lösen.
Ø
Rollen Sie den roten und den schwarzen Draht von Thermoelement 2 aus, wenn dieses Element vorhanden ist.
Ø
Legen Sie den Gasregelblock zusammen mit den Drähten von Thermoelement 2, dem Zündkabel, dem flexiblen
Gasschlauch, der Zündflammenleitung aus Aluminium und dem Geräteschild mit Kette in die Richtung der
Bedienungsluke.
- Sorgen Sie dafür, dass sich kein Schmutz in den Gasleitungen und Anschlüssen befindet;
!Achtung
- Vermeiden Sie Knicke in den Leitungen.
- Verhindern Sie, dass das Zündkabel in Kontakt mit anderen Kabeln kommt;
!Achtung
- Das Geräteschild muss an dieser Kette bleiben.
Ø
Stellen Sie die Höhe des Geräts mithilfe der Standfüße ein und
Ø
Richten Sie das Gerät gleichzeitig horizontal aus.
!Tipp Der Einbaurahmen ist bei den meisten 2- und 3-seitigen Geräten nachstellbar. Auf diese Weise können Sie den
Einbaurahmen gut an den Kaminumbau anschließen lassen. Informationen zu 2- oder 3-seitigen Geräten, die
nicht nachstellbar sind, finden Sie in Kapitel 5.9 „Zusätzliche spezifische Anweisungen".
Zünden Sie das Gerät nicht, bevor es vollkommen gastechnisch und abgastechnisch installiert ist; durchlaufen Sie
!Achtung
zuerst die in Kapitel 7.3 beschriebenen Verfahren.

5.5 Montage des Kaminumbaus

Um eine gute Wärmeableitung zu gewährleisten, muss rund um das Gerät ausreichend Platz vorhanden sein.
Lüftungsöffnungen
(Zufuhr und Abfuhr) im Kaminumbau sorgen für eine ausreichende Lüftung.
- Verwenden Sie feuerfeste, wärmebeständige Materialien für den Kaminumbau, auch für die Oberkante und
!Achtung
die Innenseite des Kaminumbaus sowie für die Rückwand des Kaminumbaus;
- Verhindern Sie, dass das Gerät bei der Verwendung von steinartigen Materialien durch das Gewicht des
Kaminumbaus belastet wird;
- Die Durchlassöffnung der möglichst hoch angebrachten Lüftungsöffnungen (Abfuhr) ist in Anlage 2, Tabelle
2 angegeben.
Berücksichtigen Sie Folgendes bei der Montage des Kaminumbaus (siehe Anlage 3, Abb. 2):
!Achtung
- Position der Bedienungsluke: diese muss möglichst niedrig angebracht werden;
- Abmessungen der Bedienungsluke; siehe Montage der Bedienungsluke in Absatz 5.6;
- die Dru-Bedienungsluke gehört nicht bei allen Geräten zum standardmäßigen Lieferumfang. Wir empfehlen
dennoch, ausschließlich eine (eventuell separat erhältliche) Dru-Bedienungsluke zu verwenden. Wenn Sie
sich trotzdem für eine andere Lösung entscheiden, müssen Sie für die Lüftungszufuhr eine möglichst niedrig
angebrachte Lüftungsöffnung von 100 cm
- Position der Lüftungsöffnungen (V) (Abfuhr);
- Halten Sie zwischen der Oberkante der Lüftungsöffnung (Abfuhr) und der Wohnungsdecke einen Abstand
von mindestens 30 cm ein.
- Abmessungen der Scheibe, so dass diese nach der Montage des Kaminumbaus ein- oder ausgebaut werden
können;
- Schutz von Gasregelblock und Leitungen vor Zement und Kalk.
(wenn zutreffend)
2
anfertigen.
