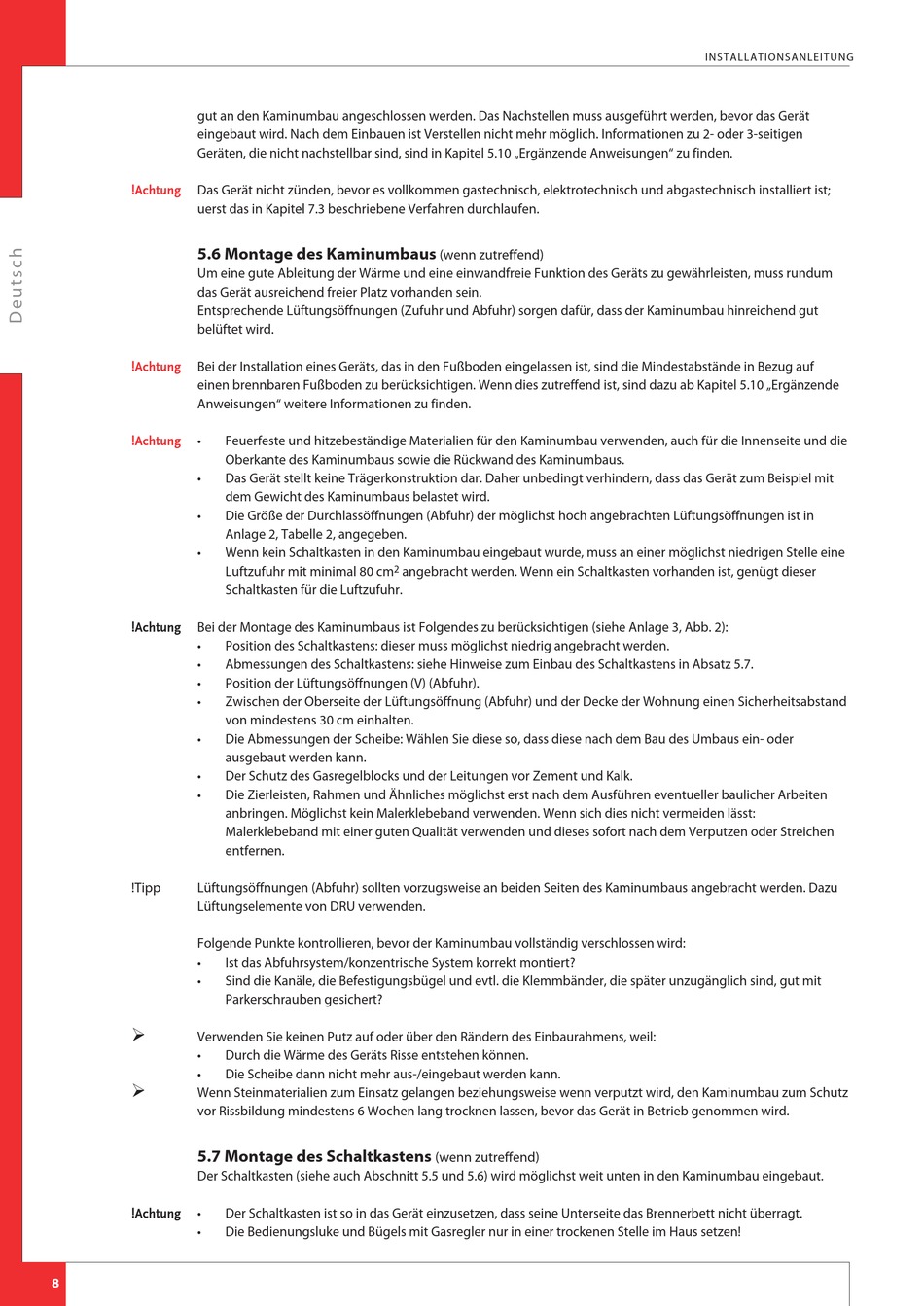

Montage Des Kaminumbaus; Montage Des Schaltkastens - Dru Metro 130XT/2 RCH Installationsanleitung

gut an den Kaminumbau angeschlossen werden. Das Nachstellen muss ausgeführt werden, bevor das Gerät
eingebaut wird. Nach dem Einbauen ist Verstellen nicht mehr möglich. Informationen zu 2- oder 3-seitigen
Geräten, die nicht nachstellbar sind, sind in Kapitel 5.10 „Ergänzende Anweisungen" zu finden.
Das Gerät nicht zünden, bevor es vollkommen gastechnisch, elektrotechnisch und abgastechnisch installiert ist;
!Achtung
uerst das in Kapitel 7.3 beschriebene Verfahren durchlaufen.

5.6 Montage des Kaminumbaus

Um eine gute Ableitung der Wärme und eine einwandfreie Funktion des Geräts zu gewährleisten, muss rundum
das Gerät ausreichend freier Platz vorhanden sein.
Entsprechende Lüftungsöffnungen (Zufuhr und Abfuhr) sorgen dafür, dass der Kaminumbau hinreichend gut
belüftet wird.
!Achtung Bei der Installation eines Geräts, das in den Fußboden eingelassen ist, sind die Mindestabstände in Bezug auf
einen brennbaren Fußboden zu berücksichtigen. Wenn dies zutreffend ist, sind dazu ab Kapitel 5.10 „Ergänzende
Anweisungen" weitere Informationen zu finden.
• Feuerfeste und hitzebeständige Materialien für den Kaminumbau verwenden, auch für die Innenseite und die
!Achtung
Oberkante des Kaminumbaus sowie die Rückwand des Kaminumbaus.
• Das Gerät stellt keine Trägerkonstruktion dar. Daher unbedingt verhindern, dass das Gerät zum Beispiel mit
dem Gewicht des Kaminumbaus belastet wird.
• Die Größe der Durchlassöffnungen (Abfuhr) der möglichst hoch angebrachten Lüftungsöffnungen ist in
Anlage 2, Tabelle 2, angegeben.
• Wenn kein Schaltkasten in den Kaminumbau eingebaut wurde, muss an einer möglichst niedrigen Stelle eine
Luftzufuhr mit minimal 80 cm
Schaltkasten für die Luftzufuhr.
Bei der Montage des Kaminumbaus ist Folgendes zu berücksichtigen (siehe Anlage 3, Abb. 2):
!Achtung
• Position des Schaltkastens: dieser muss möglichst niedrig angebracht werden.
• Abmessungen des Schaltkastens: siehe Hinweise zum Einbau des Schaltkastens in Absatz 5.7.
• Position der Lüftungsöffnungen (V) (Abfuhr).
• Zwischen der Oberseite der Lüftungsöffnung (Abfuhr) und der Decke der Wohnung einen Sicherheitsabstand
von mindestens 30 cm einhalten.
• Die Abmessungen der Scheibe: Wählen Sie diese so, dass diese nach dem Bau des Umbaus ein- oder
ausgebaut werden kann.
• Der Schutz des Gasregelblocks und der Leitungen vor Zement und Kalk.
• Die Zierleisten, Rahmen und Ähnliches möglichst erst nach dem Ausführen eventueller baulicher Arbeiten
anbringen. Möglichst kein Malerklebeband verwenden. Wenn sich dies nicht vermeiden lässt:
Malerklebeband mit einer guten Qualität verwenden und dieses sofort nach dem Verputzen oder Streichen
entfernen.
!Tipp Lüftungsöffnungen (Abfuhr) sollten vorzugsweise an beiden Seiten des Kaminumbaus angebracht werden. Dazu
Lüftungselemente von DRU verwenden.
Folgende Punkte kontrollieren, bevor der Kaminumbau vollständig verschlossen wird:
• Ist das Abfuhrsystem/konzentrische System korrekt montiert?
• Sind die Kanäle, die Befestigungsbügel und evtl. die Klemmbänder, die später unzugänglich sind, gut mit
Parkerschrauben gesichert?
Ø
Verwenden Sie keinen Putz auf oder über den Rändern des Einbaurahmens, weil:
• Durch die Wärme des Geräts Risse entstehen können.
• Die Scheibe dann nicht mehr aus-/eingebaut werden kann.
Ø
Wenn Steinmaterialien zum Einsatz gelangen beziehungsweise wenn verputzt wird, den Kaminumbau zum Schutz
vor Rissbildung mindestens 6 Wochen lang trocknen lassen, bevor das Gerät in Betrieb genommen wird.

5.7 Montage des Schaltkastens

Der Schaltkasten (siehe auch Abschnitt 5.5 und 5.6) wird möglichst weit unten in den Kaminumbau eingebaut.
• Der Schaltkasten ist so in das Gerät einzusetzen, dass seine Unterseite das Brennerbett nicht überragt.
!Achtung
• Die Bedienungsluke und Bügels mit Gasregler nur in einer trockenen Stelle im Haus setzen!
