11.3

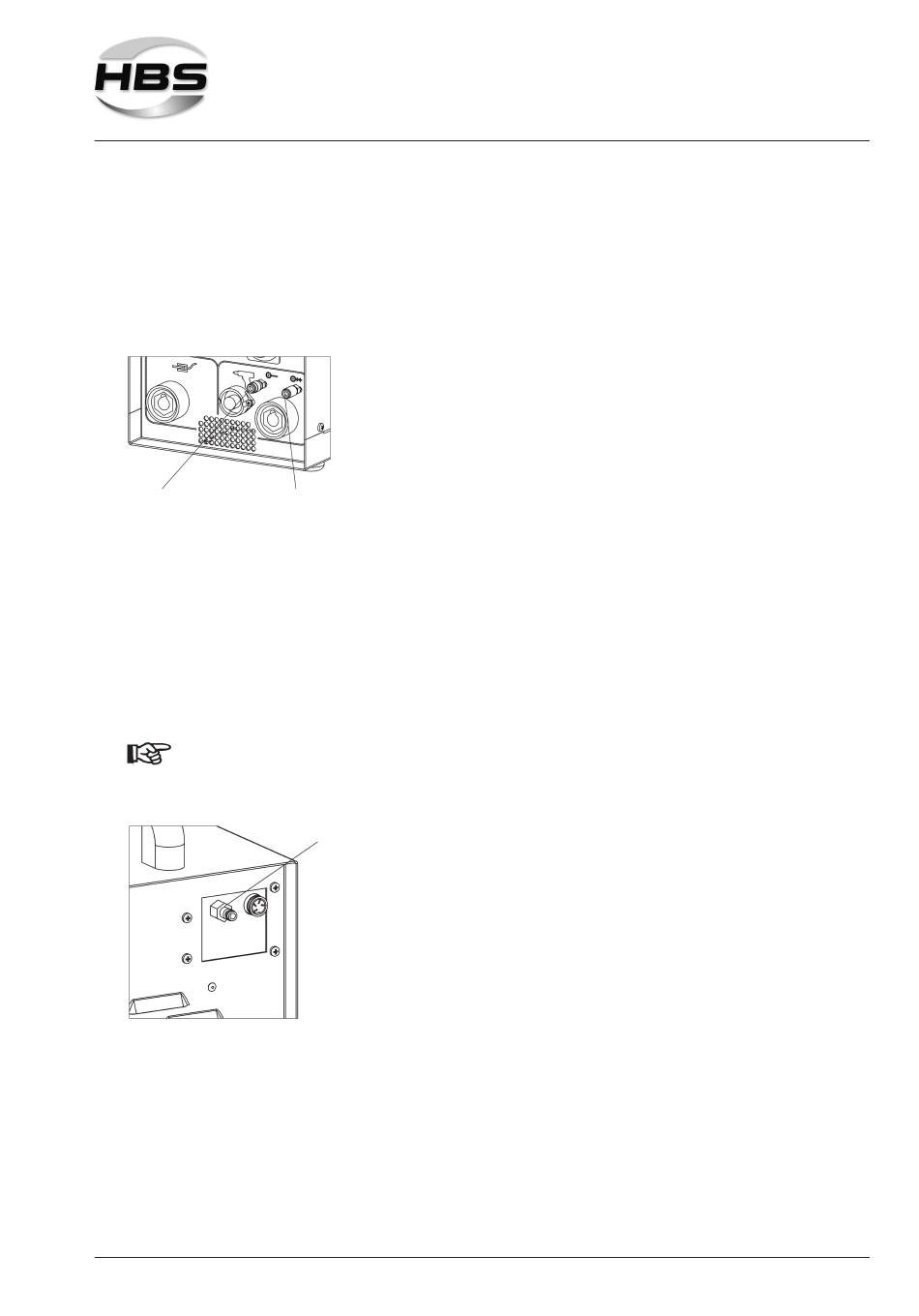

Druckluft anschließen
Im Automatikbetrieb kann die Schweißpistole PAH-1 für Schweißelemente von 3 bis
8 mm Ø eingesetzt werden.
Sie können die Schweißelemente mit der Hand in die Schweißpistole einsetzen
(halbautomatisch) oder mit einer vollautomatischen Bolzenzuführung arbeiten.
2
‹ Beachten Sie dabei die farbliche Kennzeichnung:
– schwarz = geschaltete Luft (zur Bolzenförderzeit)
– blau = Dauerluft, zum Durchdrücken des Bolzens in den Bolzenhalter
Das Bolzenschweißgerät steuert die Luft zwischen diesen beiden Buch-
sen.
Bei falsch angeschlossenen Leitungen kommt es zu Förder- und
Schweißproblemen.
©HBS Bolzenschweiss-Systeme GmbH & Co. KG
Alle Rechte vorbehalten – Nachdruck, auch auszugsweise, nur mit Genehmigung des Herstellers
2 - Luftauslass blau
3 - Luftauslass schwarz
‹ Stecken Sie die Luftanschlüsse Ihrer Anschlussleitung in
die dafür vorgesehenen Buchsen in der Frontseite des Bol-
zenschweißgerätes.
3
und als Endanschlag.
4
4 - Anschluss Drucklufteingang
‹ Schließen Sie an das Bolzenschweißgerät am Anschluss
Drucklufteingang die Druckluftversorgung an
(6 bar/800 l/min.).
11 Anschließen
31
