TECHNISCHEN DATEN
LEISTUNG (HALBLEITERRELAIS)
AC 51 ohmsche oder schwach induktive Lasten
Lastart
AC 55b kurzwellige Infrarot-Lampen
(Tab. 2 EN60947-4-3)
AC 56a: Einphasen-Transformatoren (nicht erlaubt, für die Anwendung
konsultieren Gefran)
PA - Steuerung der Last durch Regelung des Zündphasenwinkels
(nur bei einphasiger Konfiguration oder in offener Dreieckschaltung)
ZC - Nulldurchgangssteuerung mit konstanter Zykluszeit (Einstellbereich: 1-200s)
BF - Impulspaketsteuerung mit schneller optimierter Zykluszeit (GTT).
Ansteuerungsarten
HSC - Half Single Cycle; entspricht einer Impulspaketsteuerung, die Halbzyklen
der Ein- und Ausschaltung umfasst. Nützlich zum Verringern des Flackerns bei
kurzwelligen Infrarot-Lasten (anwendbar nur bei einphasigen oder dreiphasigen
ohmschen Lasten mit offener Dreieckschaltung)
V, V2: Spannungsregelung proportional zum Effektivwert der Lastspannung zur
Kompensation etwaiger Schwankungen der Netzspannung.
I, I2: Stromregelung proportional zum Effektivwert des Laststroms zur Kompensa-
tion etwaiger Schwankungen der Netzspannung und/oder der Impedanz der Last.
Regelungsarten
Leistungsrückführung: proportional zum Istwert der Leistung in der Last
P:
(nützlich zur Aufrechterhaltung konstanter Werte der zugewiesenen elektrischen
Leistung unabhängig von den Änderungen der Impedanz der Last oder von den
Schwankungen der Netzspannung)
Nennspannung
480Vac
Betriebsspannungsbereich
90...530Vac
Nicht wiederkehrende Spannung
1200Vp
Nennfrequenz
50/60Hz automatische Erkennung
Nennstrom AC51 -AC55b nicht oder
GTF-Xtra 25
GTF-Xtra 40
nur schwach induktive Lasten, IR-
Lampen (bei Umgebungstemperatur
25A
40A
= 40°C)
Nennstrom AC56A zulässige
Ansteuerungsarten: ZC, BF mit DT
20A
32A
(Delay Triggering),PA mit Sanftanlauf
(bei Umgebungstemperatur =40 °C)
Kritischer dv/dt-Wert bei
1000V/μs
deaktiviertem ausgang
5KA/480V
Breaking
Achtung: Maximal zulässige induktive Schleifenimpedanz 500uH
Bemessungsstoßspannungsfe-
4KV
stigkeit
Diagnose
Erkennung von Lastkurzschluss Ausfall der Netzspannung, HB-Alarm (Teillastbruch)
ALLGEMEINE EIGENSCHAFTEN
Spannungsversorgung
GTF 25-60A: 24 Vac 50-60Hz / Vdc ± 25%, max 3VA
Stromversorgung des Lüfters
24 Vdc ± 10%, max 200mA
(nür für model GTF 120A)
Anzeigen
5 leds: RUN: Zustand der CPU
STATUS: Betriebszustan
ALARM: Alarmzustand
DIGITAL INPUT: Status Digitaleingang
ON / OVER-TEMP.: Übertemperatur / Zustand Leistungssteller
Lastarten und Anschluss
Einphasige Last / unabhängige einphasige Last mit offener Dreieckschaltung
Dreiphasige Last / Dreiphasige Last (geschlossene Dreieckschaltung oder Stern-
schaltung ohne Neutralleiter) mit zweiphasiger Steuerung
Schutzart
IP20
Betriebs-/Lagertemperatur
0...40°C (siehe die Wärmeabfuhrkurven) / -20 °C - +70 °C average temperature
over a period of 24hour not exceeding 35° C(to EN 60947-4-3 § 7.1.1)
Relative Feuchte
20...85% Ur nicht kondensierend
Betriebsumgebungsbedingungen
Gebrauch in geschlossenen Räumen Höhenlage bis 2000m
Installation
DIN-Profilschiene EN50022 oder in Schalttafel mit Schrauben
Installationskategorie II, Verschmutzungsgrad 2, doppelte Isolierung
Installationsvorschriften
Maximale Umgebungstemperatur 50°C (bei Temperatur >40°C siehe die Deratin-
gkurven. Gerätetyp: "UL Open Type"
25A
40A
Gewicht
0,97 Kg
1,1 Kg
Die EMV-Filter im Funktionsmodus PA (Phasenanschnitt) Die auslegung des Netzfilters und der Nennstrom hängen von
der Konfiguration und der verwendeten Last ab. Es ist wichtig, dass der Netzfilter so nahe wie möglich am Leistungssteller
angeschlossen wird. Man kann einen zwischen die Netzleitung und den Leistungssteller angeschlossenen Filter oder ein
zwischen den Ausgang des Leistungssteller und die Last geschaltetes LC-Glied verwenden.

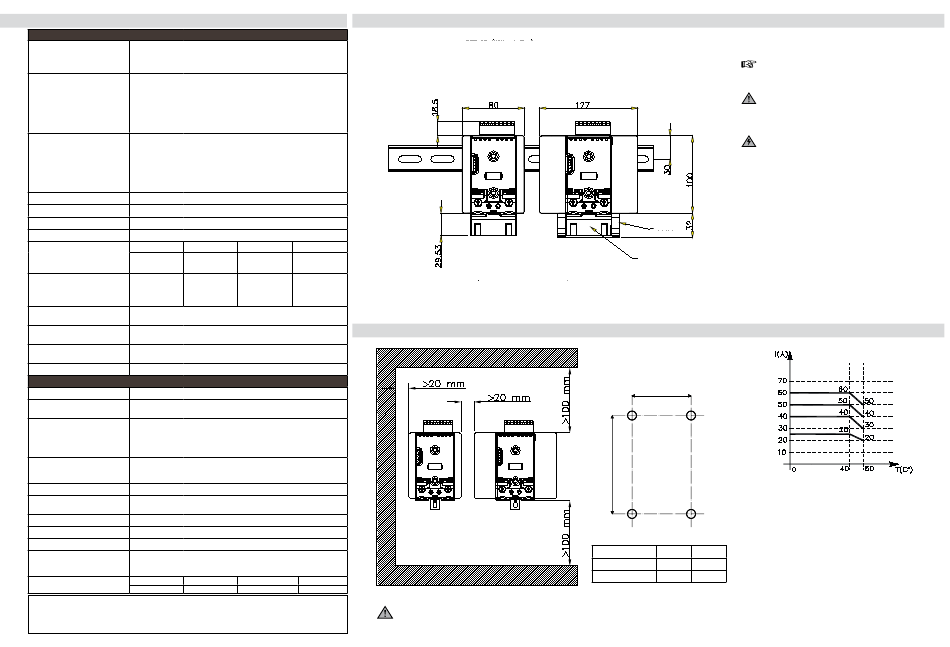

ABMESSUNGEN
Models option Fuse = 0
GTF-Xtra 50
GTF-Xtra 60
50A
60A
40A
50A
Das Gerät kann auf DIN-Profilschiene (EN50022) oder mit Schrauben (M5) befestigt werden.
Alle Maßangaben sind in mm
BEFESTIGUNGSMASSE / EINBAU
50A
60A
1,1 Kg
1,5 Kg
Achtung:
Zur Gewährleistung der angemessenen Luftzirkulation die in der Abbildung 3 angegebenen Mindestabstände einhalten.
GTF 25 (ohne Lüfter)
GTF 40 (mit Lüfter)
GTF 60 (with fan)
GTF 50 (mit Lüfter)
Overvoltage
protection
Tiefe 143 mm
Tiefe 143 mm
L
Modelle
GTF 25-40-50A
GTF 60A
VERWENDETE SYMBOLE
Dieses Symbol kennzeichnet Inhaltsangaben der einzelnen
Kapitel, allgemeinen Hinweise, Anmerkungen und weitere
wichtige Informationen
Dieses Symbol kennzeichnet Vorschriften, die zur
Vermeidung von Gefahren unbedingt zu beachten sind,
sowie sonstige, für den sicheren und ordnungsgemäßen
Betrieb des Geräts relevante Informationen.
Dieses Symbol warnt vor Gefahren durch elektrische
Energie.
Fan
DERATING KURVEN
W
M5
L (mm)
W(mm)
112
44
112
113
