Notice de montage et d'utilisation
FR
m
m
AVERTISSEMENT
AVERTISSEMENT
CHAPITRE 7
FONCTIONNALITÉS POUR
L'INSTALLATEUR
MiniVent M1/100/120
6.6
Utilisation
mIl convient de respecter les consignes de sécurité qui figurent au chapitre 1.2 !
Pour que le ventilateur fonctionne toujours correctement, il faut vérifier régulièrement ce qui suit :
– Absence de poussière ou de saletés dans le boîtier, sur le moteur et les palles elles-mêmes.
– L'hélice du ventilateur tourne librement.
– Absence d'oscillations ou de bruits excessifs.
En cas de problème avec l'un de ces trois points, un entretien conforme aux indications du chapitre 8 s'impose.
7.0
Fonctionnalités du M1/100/120 (modèle standard))
Le mini ventilateur MiniVent M1/100/120 peut fonctionner avec un interrupteur d'éclairage sur les la vitesse 1 ou 2.
Le M1-Type peut fonctionner en petite et grande vitesse M1/100 (75/90 m
médiaire du commutateur marche/ârret MVB (accessoire).
7.1

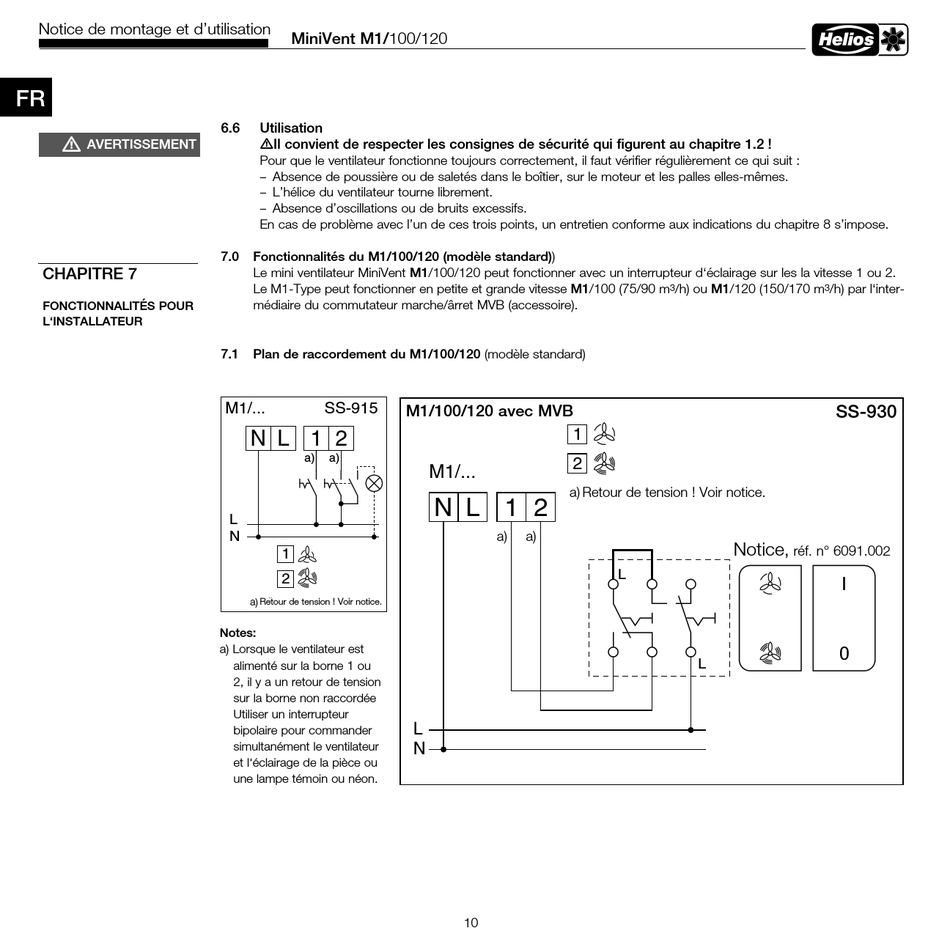

Plan de raccordement du M1/100/120 (modèle standard)
M1/...
SS-915
N
L
1 2
a)
a)
L
N
1
2
a) Rückspg.! siehe MBV
Retour de tension ! Voir notice.
Notes:
a) Lorsque le ventilateur est
alimenté sur la borne 1 ou
2, il y a un retour de tension
sur la borne non raccordée
Utiliser un interrupteur
bipolaire pour commander
simultanément le ventilateur
et l'éclairage de la pièce ou
une lampe témoin ou néon.
85089 001 SS-930 07.12.09
M1/100/120 avec MVB
1
2
M1/...
a) Rückspg.! siehe MBV
Retour de tension ! Voir notice.
N
L
1 2
a)
a)
L
N
10
/h) ou M1/120 (150/170 m
3
Notice,
MVB,
réf. n° 6091.002
Art. Nr. 6091.002
L
L
/h) par l'inter-
3
SS-930
I
0
