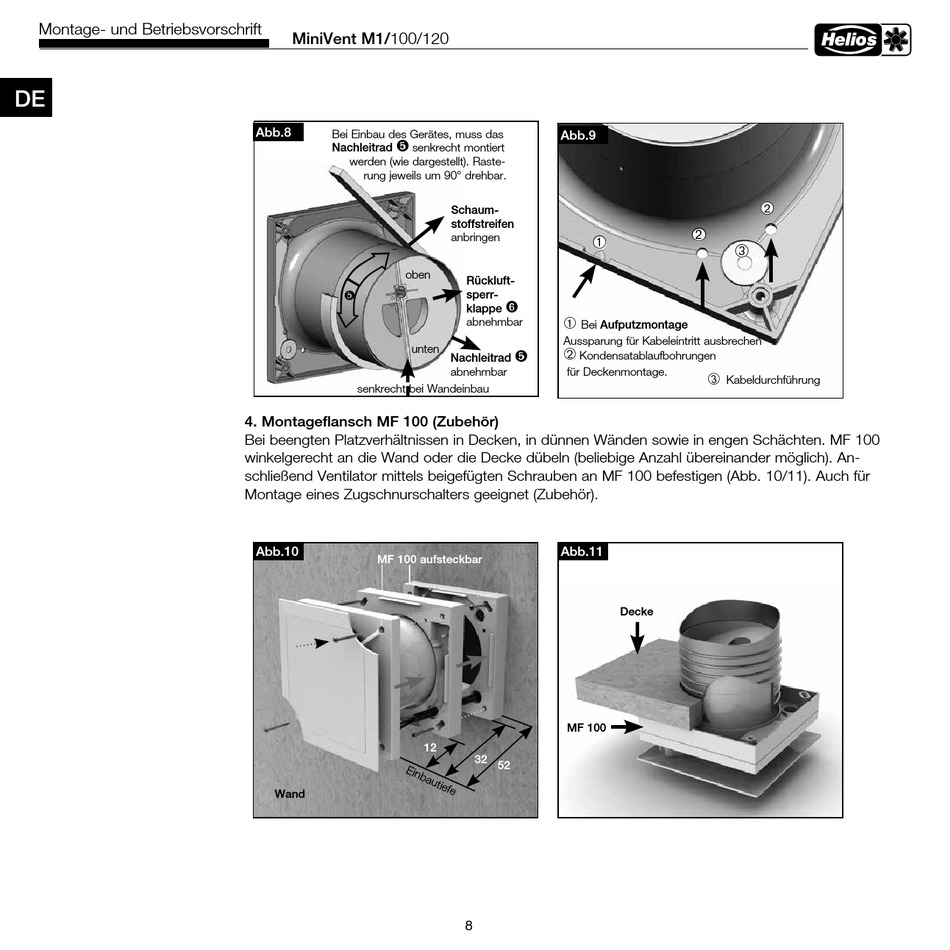

Montage- und Betriebsvorschrift
DE
DE
MiniVent M1/100/120
Abb.8
Abb.8
Bei Einbau des Gerätes, muss das
ö
Nachleitrad
senkrecht montiert
werden (wie dargestellt). Raste-
rung jeweils um 90° drehbar.
oben
ö
unten
senkrecht bei Wandeinbau
4. Montageflansch MF 100 (Zubehör)
Bei beengten Platzverhältnissen in Decken, in dünnen Wänden sowie in engen Schächten. MF 100
winkelgerecht an die Wand oder die Decke dübeln (beliebige Anzahl übereinander möglich). An-
schließend Ventilator mittels beigefügten Schrauben an MF 100 befestigen (Abb. 10/11). Auch für
Montage eines Zugschnurschalters geeignet (Zubehör).
Abb.10
MF 100 aufsteckbar
12
Wand
Abb.9
Schaum-
stoffstreifen
anbringen
â
Rückluft-
sperr-
ü
klappe
abnehmbar
â
Bei Aufputzmontage
Aussparung für Kabeleintritt ausbrechen
ê
Kondensatablaufbohrungen
ö
Nachleitrad
abnehmbar
für Deckenmontage.
Abb.11
Decke
MF 100
32
52
8
8
ê
ê
ô
ô
Kabeldurchführung
