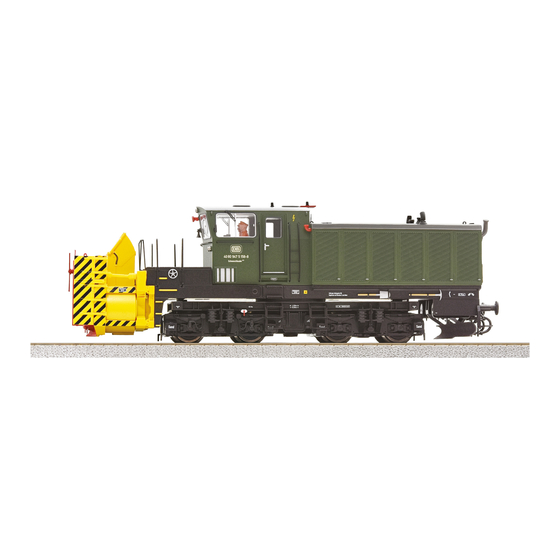

Selbstfahrende Schneeschleuder, DB
Self-propelled Xrotm Snow Blower, DB
Chasse-neige automoteur Xrotm, DB
71002.indd 1
71002.indd 1
71002
79002
Handbuch
Manual
Manuel
www.roco.cc
30.03.2023 08:31:24
30.03.2023 08:31:24

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für roco 71002

Inhaltszusammenfassung für roco 71002

  • Seite 1 Selbstfahrende Schneeschleuder, DB Self-propelled Xrotm Snow Blower, DB Chasse-neige automoteur Xrotm, DB 71002 79002 Handbuch Manual Manuel www.roco.cc 71002.indd 1 71002.indd 1 30.03.2023 08:31:24 30.03.2023 08:31:24...
  • Seite 2 Auspacken des Modells! / Unwrap model!/ Déballage du modèle! 71002.indd 2 71002.indd 2 30.03.2023 08:31:32 30.03.2023 08:31:32...
  • Seite 3 Vorsichtig herausheben ! Beim Wiedereinpacken beachten ! Lift out carefully ! Note when repacking ! Soulevez avec précaution ! Remarque lors de l'remballage ! Sollevare con cautela ! Nota quando reimballaggio ! 71002.indd 3 71002.indd 3 30.03.2023 08:31:42 30.03.2023 08:31:42...

  • Seite 4: Inhaltsverzeichnis

    ▪ Schleiferwechsel (nur für Wechselstrommodelle)....10 Der Sounddecoder Gleichstrom mit Sound und Decoder ▪ Funktionstastenbelegung (Werkszustand) ....11 – 12 Wechselstrom mit Sound und Decoder ▪ Lokeinstellungen ............... 13 ▪ CV-Liste ..............14 – 15 71002.indd 4 71002.indd 4 30.03.2023 08:31:46 30.03.2023 08:31:46...

  • Seite 5: Einleitung

    Feinmotorik zeigt das Modell, wie weit die Fertigung von Modelleisenbahn bereits entwickelt ist. Und der passende Sound fährt auch mit. Das Spitzenmodell von Roco spielt in seiner Technik alle Stückchen: Die Schleudereinheit ist komplett heb- und senkbar. Die gesamte Fahrzeugbrücke kann sich um 180° drehen. Die Schleuderräder rotieren.
  • Seite 6 Wichtiger Hinweis! Dieses Modell ist mit einer Vielzahl von feinmechanischen und elektronischen Komponenten ausgestattet. Der evtl. Austausch von solchen Komponenten durch Ersatzteile und auch der Motorwechsel erfordern feinmechanische und elektrotechnische Kenntnisse! Um Beschädigungen durch unsachgemäße Handhabung zu vermeiden, wenden Sie sich diesbezüglich an Ihren Roco-Fachhändler oder an eine Fachwerkstätte! 71002.indd 6 71002.indd 6...

  • Seite 7: Inbetriebnahme Ihrer Lokomotive

    Rundlauf und beste Zugkraft bekommt. ▪ Betriebsbedingungen Der kleinste befahrbare Radius für dieses Modell ist R2 (358 mm) des ROCO-Gleissystems. Der einwandfreie Lauf Ihrer Lokomotive ist nur auf sauberen Schienen gewährleistet. Hierzu empfehlen wir den ROCO-Schienenreinigungswagen Art. Nr. 46400 und bei etwas stärkerer Verschmutzung den ROCO-Schienen-Reinigungsgummi Art.

  • Seite 8: Wartung Und Pflege Des Modells

    ▪ Radstromkontakte können auf unsauberen Schienen leicht verschmutzen. Bitte entfernen Sie vorsichtig mit einem kleinen Pinsel den Schmutz an den gekennzeichneten Stellen Fig.3. Dazu zuerst den Getriebedeckel abnehmen Fig. 1. Fig. 3 71002.indd 8 71002.indd 8 30.03.2023 08:31:51 30.03.2023 08:31:51...

  • Seite 9: Schmierung

    Dazu zuerst den Getriebedeckel Fig. 2 abnehmen (Fig. 1). Versehen Sie die im Schmierplan Fig. 2 gekennzeichneten Stellen mit nur kleinen Öltropfen. Wir empfehlen den ROCO-Öler 10906 Art. Nr 10906. 10906 Zur Schmierung der Getriebeteile (Zahnräder, Schnecke) empfehlen wir das ROCO-Spezialfett 10905.

  • Seite 10: Haftreifenwechsel

    Danach den Radsatz herausnehmen und die Haftreifen mit einer Nadel oder mit einem feinen Schraubendreher abziehen (Fig. 4). Beim Aufziehen der neuen Haftreifen darauf achten, dass diese sich nicht verdrehen. ▪ Schleiferwechsel (nur bei Wechselstrommodellen) 1. 2. 71002.indd 10 71002.indd 10 30.03.2023 08:31:56 30.03.2023 08:31:56...

  • Seite 11: Funktionen Im Überblick

    Lautstärke + Fräskopf heben Lautstärke - Aufbau drehen Horn Rangiergang Treppenbeleuchtung F0 Licht ein/aus F0+F8 Licht Scheinwerfer ein/aus Zusatzscheinwerfer Kurvenquietschen ein/aus (nur mit F1 und in Fahrt) An-/ Abkuppeln Türe öffnen/schließen Horn doppelt 71002.indd 11 71002.indd 11 30.03.2023 08:31:58 30.03.2023 08:31:58...
  • Seite 12 F2 Fräsen F4 Drehen 180° F3 Fräskopf Heben und Senken F7 Treppenbeleuchtung 71002.indd 12 71002.indd 12 30.03.2023 08:32:06 30.03.2023 08:32:06...

  • Seite 13: Der Sounddecoder

    Der Sounddecoder wurde speziell für die zusätzlichen Funktionen verändert und darf nicht gegen einen im Handel erhältlichen Decoder ausgetauscht werden. Soll die Lok umprogrammiert werden, darf nur die Lok auf dem Programmiergleis stehen. 71002.indd 13 71002.indd 13 30.03.2023 08:32:06 30.03.2023 08:32:06...

  • Seite 14: Cv-Liste

    (also CV166 greift dann z.B. auf CV266 zu!) Wert 20 um 200 CV-Plätze erhöht Reset-Funktion Zurücksetzen aller Werte auf Werkseinstellung; (An lesefähigen Verstärkern / Zentralen ist die 08 = Reset Herstellererkennung lesbar) 71002.indd 14 71002.indd 14 30.03.2023 08:32:06 30.03.2023 08:32:06...

  • Seite 15: Einstellungen

    Lange Adresse (Vorraussetzung: In CV29 ist die lange Adresse eingeschalten) 100 – 9999 Einstellungen Gesamtlautstärke aller Geräusche 00 – 255 Bremssoundschwelle (Je größer der Wert, umso früher wird beim Bremsen das Bremsgeräusch gestartet) 00 – 255 15 15 71002.indd 15 71002.indd 15 30.03.2023 08:32:07 30.03.2023 08:32:07...

  • Seite 16: Betrieb Mit Dcc-Zentrale (Multimaus)

    ▪ Zusatzfunktionen Eine Fülle anderer, jedoch wohl recht selten benötigter Einstellmöglichkeiten hinsichtlich Fahrstufenkurve, Lastnachregelungseinstellung oder Geräuschsynchronisation können Sie im ausführlichen Handbuch in Erfahrung bringen. Bitte beachten Sie hierzu die Anleitung MS450P22 auf www.zimo.at 71002.indd 16 71002.indd 16 30.03.2023 08:32:11 30.03.2023 08:32:11...
  • Seite 17 Notizen / Notes 71002.indd 17 71002.indd 17 30.03.2023 08:32:15 30.03.2023 08:32:15...
  • Seite 18 ▪ function key allocation (delivery state) .....25 – 26 Direct current with sound and decoder ▪ Locomotive Settings ............27 Alternating current with sound and decoder ▪ CV- list ..............28 – 29 71002.indd 18 71002.indd 18 30.03.2023 08:32:17 30.03.2023 08:32:17...

  • Seite 19: Introduction

    The top model from Roco leaves nothing to be desired when it comes to its technology. The blower unit can be fully raised and lowered. The entire vehicle bridge is rotatable by 180°. The blower wheels rotate and the 1:87 scale machine is perfectly rounded off by numerous switchable light and sound functions.
  • Seite 20 Important Instructions! The motor of this model is tightly installed due to the construction. The motor changing requires knowledge of precision mechanics and electrical engineering! Please contact your Roco stockist or a specialised workshop in this regard in order to avoid damage being caused by incorrect handling! 71002.indd 20 71002.indd 20...

  • Seite 21: Running The Model In

    ▪ Operating instructions The smallest radius this model should run is R2 (358 mm) of the ROCO track system (model without tubes protecting pistons). Your locomotive will run smoothly on clean tracks only. For this purpose we recommend using item no.

  • Seite 22: Maintenance Of The Model

    Wheel contacts easily get dirty on tracks which are not entirely clean. Use a small brush to remove dirt fom spots marked in fig. 3. Remove the gear cover (fig. 1). Fig. 3 71002.indd 22 71002.indd 22 30.03.2023 08:32:19 30.03.2023 08:32:19...

  • Seite 23: Lubrication

    We recommend ROCO oiler Art. No. 10906. 10906 10906 In order to lubricate the transmission parts (gear wheel, screw), we recommend using ROCO special grease 10905. If lubricated, 10905 do not oil these parts. 10905 71002.indd 23 71002.indd 23 30.03.2023 08:32:21...

  • Seite 24: Replacement Of Traction Tyres

    (fig. 4.) When applying the new traction tyres, please ensure that they do not rotate. ▪ AC pick up (only for AC models) 1. 2. 71002.indd 24 71002.indd 24 30.03.2023 08:32:22 30.03.2023 08:32:22...

  • Seite 25: Function Key Allocation (Delivery State)

    Raise mill Volume - Rotate body Horn Shunting mode Step lighting F0 Lights on/off F0+F8 Headlight on/off Headlight Curve squeaking (only with F1 and whilst driving) Coupling / Decoupling Open/close door Horn double 71002.indd 25 71002.indd 25 30.03.2023 08:32:25 30.03.2023 08:32:25...
  • Seite 26 F2 Mill F4 Rotate body 180° F3 Raise mill F7 Step lighting 71002.indd 26 71002.indd 26 30.03.2023 08:32:29 30.03.2023 08:32:29...

  • Seite 27: Locomotive Settings

    The Sounddecoder has been especially modified for the additional functions and must not be replaced with a decoder which is available from a retailer. If the locomotive is to be reprogrammed, only the locomotive is to be on the programming track 71002.indd 27 71002.indd 27 30.03.2023 08:32:29 30.03.2023 08:32:29...

  • Seite 28: Cv-List

    100 CV places (meaning CV166 then accesses CV266 for example). The value 20 is increased by 200 CV places. Resetting of all values to the default settings 08 = Reset (With readable amplifiers/controllers, the manufacturer ID is readable) 71002.indd 28 71002.indd 28 30.03.2023 08:32:29 30.03.2023 08:32:29...
  • Seite 29 Long Addresse (requirement: corresponding CV29 long address setting is activated) 100 – 9999 Settings Total Volume of all Sounds 00 – 255 Braking Sound Threshold 00 – 255 (The higher the value, the earlier the braking sound starts when braking.) 71002.indd 29 71002.indd 29 30.03.2023 08:32:29 30.03.2023 08:32:29...

  • Seite 30: Operation With A Dcc Command Station (Multimaus)

    You can find out about a range of other possible set-tings, which are probably very rarely needed, relating to drive speed curve, load control setting or noise synchronization from the detailed handbook. This can be downloaded as a pdf document MS450P22 from www.zimo.at. 71002.indd 30 71002.indd 30 30.03.2023 08:32:30...
  • Seite 31 Notizen / Notes 71002.indd 31 71002.indd 31 30.03.2023 08:32:30 30.03.2023 08:32:30...
  • Seite 32 Courant continu avec son et décodeur ▪ Réglages de la locomotive ..........41 Courant alternatif avec son et décodeur ▪ Liste CV ..............42 – 43 ▪ Système avec centrale DCC (MULTIMAUS) ......44 71002.indd 32 71002.indd 32 30.03.2023 08:32:32 30.03.2023 08:32:32...

  • Seite 33: Introduction

    Sans oublier le bruitage assorti dont l’article est équipé. Le modèle de pointe de Roco comble tous les désirs au niveau technique : l’unité de déneigement peut être entièrement levée et descendue. Le pont du véhicule peut tourner sur 180°.
  • Seite 34 Le moteur de ce modèle est de conception étroitement équipée. Changer le moteur exige des connaissances en électronique et en mécanique de précision! Afin d‘éviter tout endommagement suite à une manipulation in correcte, adressez- vous à votre commerçant spécialisé Roco ou à un atelier spécialisé.

  • Seite 35: Mise En Service De Votre Locomotive

    Le rayon minimal admissible du modèle present est fixé à soit 358 mm, soit le rayon R2 des voies ROCO (sans des tignes de piston!)Une marche impeccable de votre modèle n‘est réalisable que sur des voies vraiment propres. A ces fins nous vous recommandons notre wagonnettoyeur Roco réf.

  • Seite 36: Entretien Préventif Du Modèle

    à la fig. 3 à l’aide d’un petit pinceau souple Dé montez d’abord le couvercle du carter des en grenages (fig. 1). Fig. 3 36 36 71002.indd 36 71002.indd 36 30.03.2023 08:32:34 30.03.2023 08:32:34...

  • Seite 37: Lubrification

    Nous conseillons l’huileur ROCO, art. n° 10906. 10906 10906 Pour lubrifier les éléments de l’entraînement (pig- nons, vis sans fin) nous vous conseillons la graisse spéciale ROCO 10905. En cas de lubrification, ne 10905 pas huiler ces éléments. 10905 37 37 71002.indd 37...

  • Seite 38: Changement Des Pneus Superadhérents

    (fig. 4). Lors du montage des nouveaux bandages veuillez veiller à ce que les bandages ne soient pas tor-dues. Fotteur pour Systeme AC ▪ 1. 2. 38 38 71002.indd 38 71002.indd 38 30.03.2023 08:32:36 30.03.2023 08:32:36...

  • Seite 39: Aperçu Des Fonctions

    Vitesse de manœuvre Eclairage marche F0 Eclairage F0 + F8 Feux des projecteurs Feux des projecteurs Grincement de virages (uniquement avec F1 et en marche) Atteler/Dételer Ouvrir/fermer la porte Claxon double 39 39 71002.indd 39 71002.indd 39 30.03.2023 08:32:36 30.03.2023 08:32:36...
  • Seite 40 F2 Fraise F4 Tourner superstructure 180° F3 Lever fraise F7 Eclairage marche 40 40 71002.indd 40 71002.indd 40 30.03.2023 08:32:37 30.03.2023 08:32:37...

  • Seite 41: Réglages De La Locomotive

    Le décodeur-son de la locomotive a été spécialement modifié pour les fonctions supplémentaires et ne doit pas être échangé contre un décodeur disponible dans le commerce. Si la locomotive doit être à nouveau programmée, seule la locomotive doit se situer sur le rail de programmation. 41 41 71002.indd 41 71002.indd 41 30.03.2023 08:32:37 30.03.2023 08:32:37...

  • Seite 42: Liste Cv

    100 emplacements CV (CV166 a ainsi accès à CV266 par exemple !), la valeur 20 peut augmenter de 200 emplacements CV. Fonction Reset Initialisation de toutes les valeurs à l’état standard; (le code du constructeur est lisible sur les 08 = Reset amplificateurs/centrales capables de décoder) 42 42 71002.indd 42 71002.indd 42 30.03.2023 08:32:37 30.03.2023 08:32:37...
  • Seite 43 Réglage globale de l‘intensité de tous les bruits (prière de bien vérifier la programmation des variables CV 00 – 255 121 à 123!) Seuil d’activation du bruit de freinage (valeur 00 = Les bruits du freinage ne s’activent que machine déjà à 00 – 255 l’arrêt) 43 43 71002.indd 43 71002.indd 43 30.03.2023 08:32:37 30.03.2023 08:32:37...

  • Seite 44: Système Avec Centrale Dcc (Multimaus)

    Vous pouvez lire les valeurs de type octet ou bit avec un équipement approprié (par exemple Z21 / z21 / z21start ). ▪ Fonction complémentaire Vous pouvez télécharger ce manuel par Internet à l’adresse MS450P22 www.zimo.at comme document. 44 44 71002.indd 44 71002.indd 44 30.03.2023 08:32:37 30.03.2023 08:32:37...
  • Seite 45 Notizen / Notes 71002.indd 45 71002.indd 45 30.03.2023 08:32:37 30.03.2023 08:32:37...

  • Seite 46: Ersatzteilliste

    Symbolische Darstellung / Symbolic Illustration / Illustration figurative 71002.indd 46 71002.indd 46 30.03.2023 08:32:43 30.03.2023 08:32:43...
  • Seite 47 GF-Schraube M1,6x4 / GF-screw M1,6x4 / GF-Vis M1, 6x4 148799 TS - Führerstand / Parts set – Driver stand / Kit de pièces – cabine / Kit componenti – cabina di guida 71002.indd 47 71002.indd 47 30.03.2023 08:32:45 30.03.2023 08:32:45...
  • Seite 48 Symbolische Darstellung / Symbolic Illustration / Illustration figurative 71002.indd 48 71002.indd 48 30.03.2023 08:32:51 30.03.2023 08:32:51...
  • Seite 49 SK-Schraube M1,6x4 / SK-screw M1.6x4 / SK-Vis M1, 6x4 115161 TS - Lautsprecher / Parts set – Loudspeaker / Kit de pièces – Haut paleur 148799 Lautsprecher / Loudspeaker / Haut-parleur 129524 71002.indd 49 71002.indd 49 30.03.2023 08:32:51 30.03.2023 08:32:51...
  • Seite 50 Symbolische Darstellung / Symbolic Illustration / Illustration figurative 71002.indd 50 71002.indd 50 30.03.2023 08:32:56 30.03.2023 08:32:56...
  • Seite 51 Zahnrad Z=14 - rot / Gear Z=14 / Pignon Z=14 86480 Zahnrad Z=20/10 M=0.3/0.4 / Gear Z=20/10 / Pignon Z=20/10 M=0.3/0.4 86462 Zahnrad Z=16 - schwarz / Gear Z=16 / Pignon Z=16 117617 71002.indd 51 71002.indd 51 30.03.2023 08:32:56 30.03.2023 08:32:56...
  • Seite 52 Symbolische Darstellung / Symbolic Illustration / Illustration figurative 71002.indd 52 71002.indd 52 30.03.2023 08:33:00 30.03.2023 08:33:00...
  • Seite 53 Schraube 1,5x5 / Screw 1,5x5 / Vis 1,5x5 108137 TS - Drehgestellblende / Parts set - Bogie frame / Kit de pièces - cadre bâti tournant 136636 AC-Wechselstrom Schleifer / Pick-up shoe / Curseur 86030 71002.indd 53 71002.indd 53 30.03.2023 08:33:01 30.03.2023 08:33:01...
  • Seite 54 Notizen / Notes 71002.indd 54 71002.indd 54 30.03.2023 08:33:01 30.03.2023 08:33:01...
  • Seite 55 Notizen / Notes 71002.indd 55 71002.indd 55 30.03.2023 08:33:01 30.03.2023 08:33:01...
