Multimedia-Anschluss

7.5.1

Lautsprecher

MONO-Betrieb

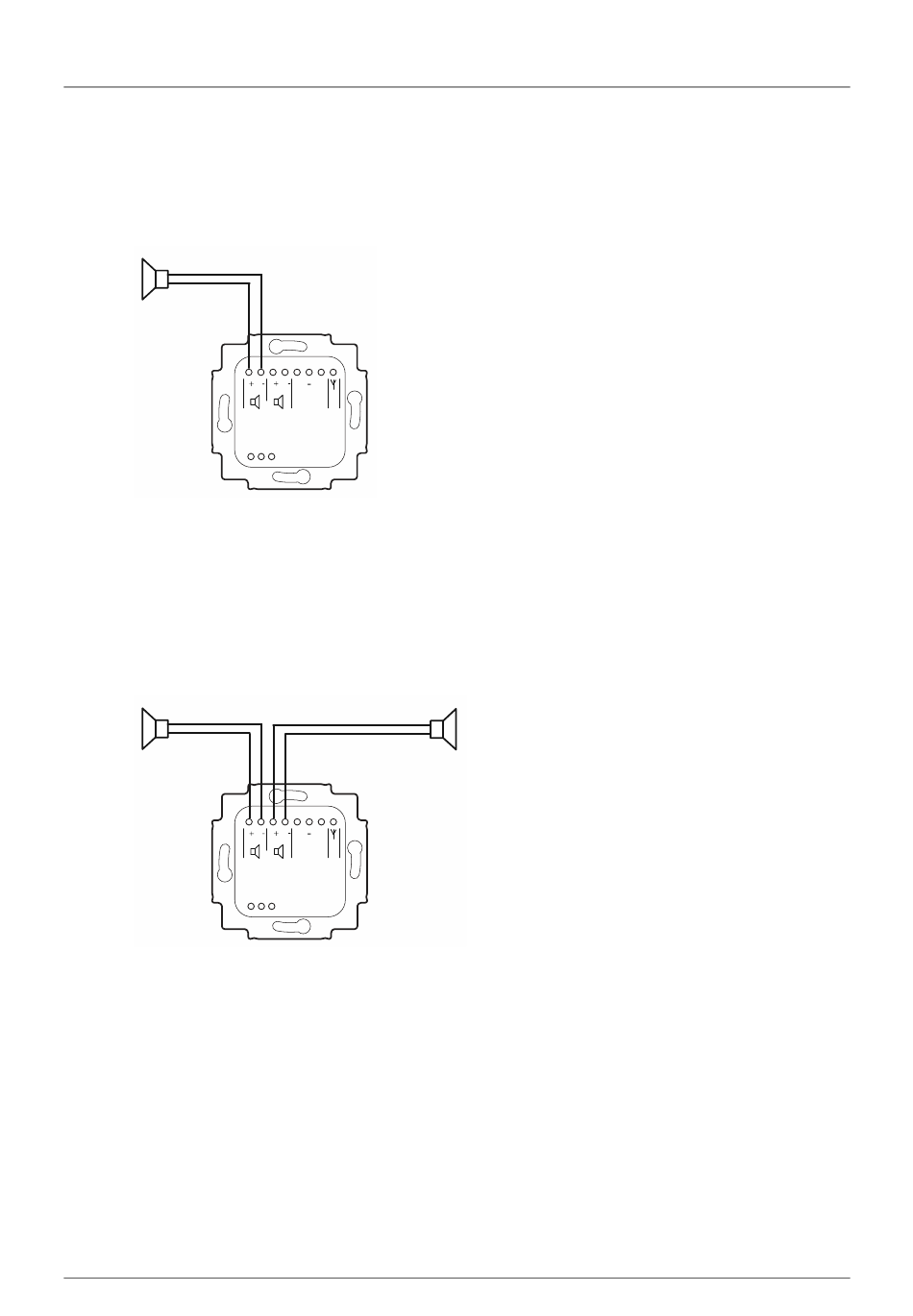

Abb. 9: Lautsprecheranschluss MONO
Für den MONO-Betrieb kann der Lautsprecher an die linken (L+ / L-) oder rechten (R+ / R-)
Anschlussklemmen angeschlossen werden.
– Achten Sie beim Anschluss der Lautsprecher auf die Polarität der Anschlüsse.
STEREO-Betrieb
Abb. 10: Lautsprecheranschluss STEREO
Für den STEREO-Betrieb können zwei Lautsprecher, jeweils einer an der linken (L+ / L-) und
einer an der rechten (R+ / R-) Anschlussklemme, angeschlossen werden.
– Achten Sie beim Anschluss der Lautsprecher auf die Polarität der Anschlüsse.
