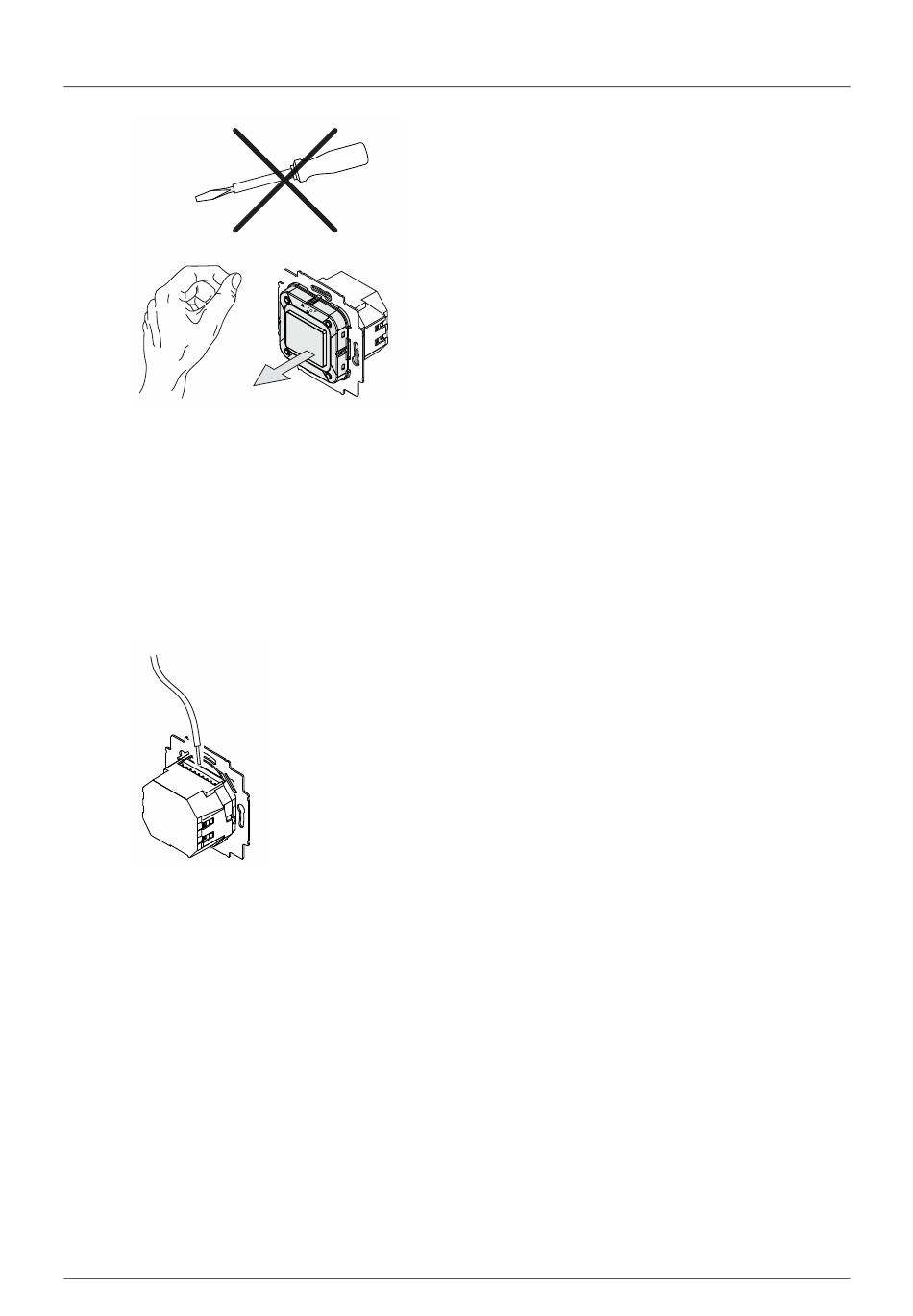

Abb. 2:
Auslieferungszustand: Aufsatz abziehen
–
Ist das Gerät im Auslieferungszustand, ziehen Sie den Aufsatz mit den Händen vom
UP-Einsatz ab.
–
Ziehen Sie den Aufsatz nur mit den Händen ab!
–
Verwenden Sie auf keinen Fall einen Schraubendreher oder ähnlichen harten
Gegenstand zum Abhebeln. Dabei wird das Gerät beschädigt.
–
Beim Abziehen müssen Sie zunächst den Widerstand der Feder-Rastklemmen
überwinden.
Abb. 3:
Lautsprecherkabel / Signalleitungen anschließen
2. Schließen Sie die Lautsprecherkabel und Signalleitungen am UP-Einsatz an.
–
Bei den Anschlussklemmen handelt es sich um Steckklemmen.
–
Für die Anschlussbelegung, siehe Kapitel 7.4 „Elektrischer Anschluss" auf Seite 20.
–
Bei den Steckklemmen bestehen die folgenden Anschlussmöglichkeiten:
Lautsprecher (nähere Informationen siehe Kapitel 7.5.1 „Lautsprecher" auf Seite 21)
■
AUX-Eingang / AUX-Ausgang (nähere Informationen siehe Kapitel 7.5.2 „AUX
■
(Auxiliary)" auf Seite 23)
Antenne (nähere Informationen siehe Kapitel 7.5.3 „Antenne" auf Seite 25)
■
Produkthandbuch 2CKA001373B5163
