Das Wasser muss folgende Grenzwerte haben (um die Bildung von Korrosion zu verhindern, die für das Gerät
fatal sind):
HÄRTE: zwischen 3° und 6° fH
PH: über 7,5
CHLORIDE: unter 30 ppm
ABLAUF (ausgenommen Bodenmodelle und Modelle auf Rädern)
An der Rückseite des Geräts befindet sich ein Ausgangsrohr (Durchmesser
40mm) für den Anschluss des Kammerauslaufs und ein Röhrchen (Durchmesser
14mm) für den Anschluss des Auslaufs der Wanne, die sich unter der Tür des
Geräts befindet. Sie werden durch ein gelbes Etikett gekennzeichnet. Sie müs-
sen beide mit einem Rohr verbunden sein. Es muss ein hitzefester, frei verlaufen-
der und höchstens 2m langer Schlauch mit einem konstanten Gefälle nicht unter
4° angeschraubt werden. Die Abflußrohre sind auf Grund der gültigen Normen
nicht systematisch und kontinuierlich an die Kanalisation anzuschließen und
brauchen unbedingt einen Wassersprung von mindestens 25 mm.
ACHTUNG! - Der Wasserauslass mus in jeden Fall außerhalb das Gerät ange-
bracht werden. Es ist unbedingt notwendig, einen großen Sammelbehälter

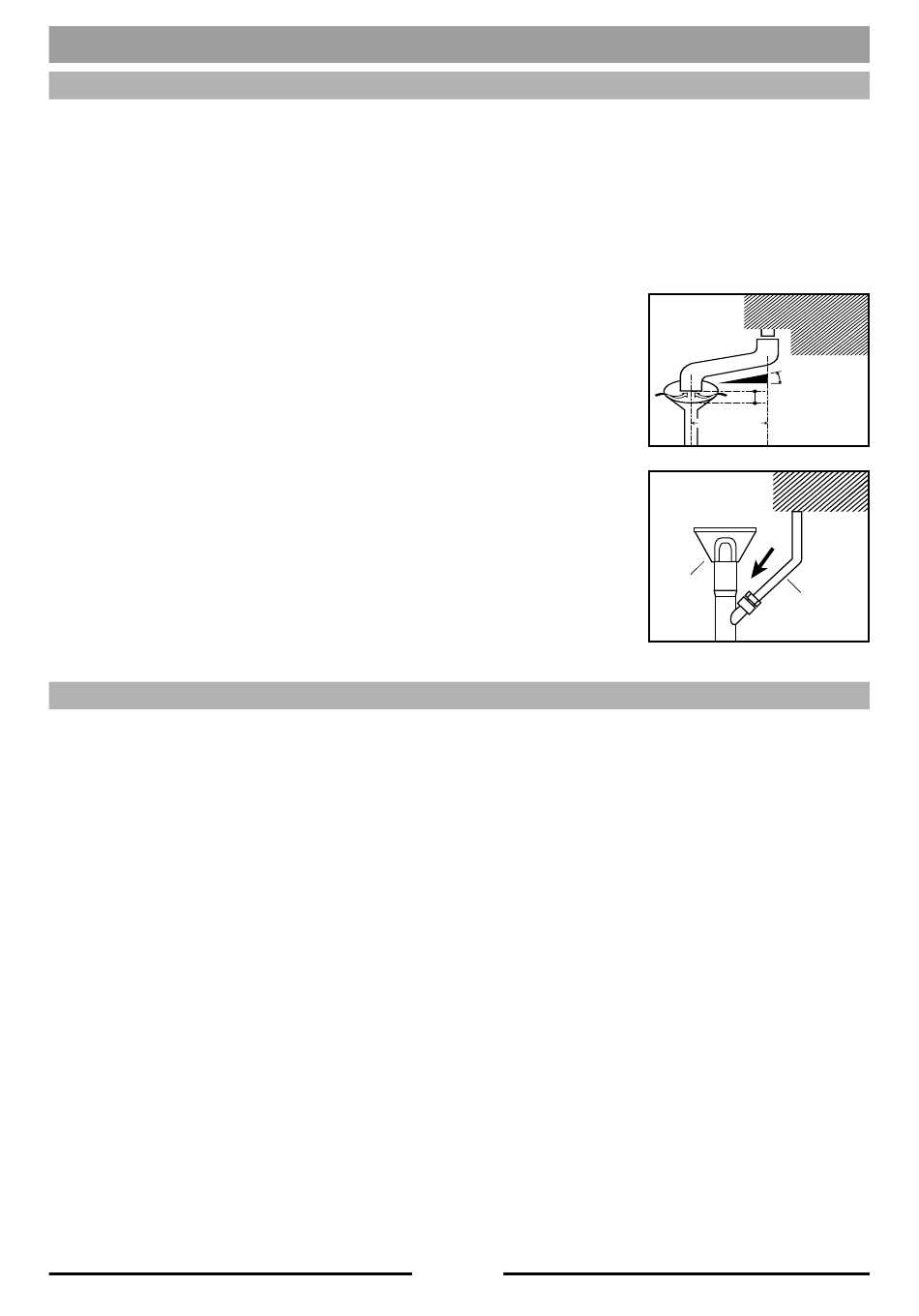

aufzustellen (siehe Zeichnung), um einen freien Abfluss zu garantieren. ES IST
ABSOLUT VERBOTEN, DEN DURCHMESSER DES ABFLUSSES ZU SENKEN.
Es ist auch der Anschlusstyp zulässig, wie auf der Zeichnung hier daneben gezeigt:
Sicherheitsthermostat der Kammer
Spricht an im Falle von Anomalien des Hauptthermostats für die Temperaturregelung und sorgt dafür, dass die
Temperatur der Gerätekammer nicht die zulässigen Höchstgrenzen überschreitet.
Schutz des Stromkreises
Der Stromkreis wird durch einen Fernschalter geschützt.
Schutz des Hilfsstromkreises
Der Hilfsstromkreis wird durch Sicherungen geschützt, die neben der Klemmleiste positioniert sind.
3 • INSTALLATIONSANWEISUNGEN
3.4 • WASSERANSCHLUSS
3.5 • KONTROLL UND SICHERHEITSSYSTEME
12
DE Ed. 0122
Min. 4
25 mm.
Max. 200 cm
Vent
opening
Hose
