38 de | Anhänge

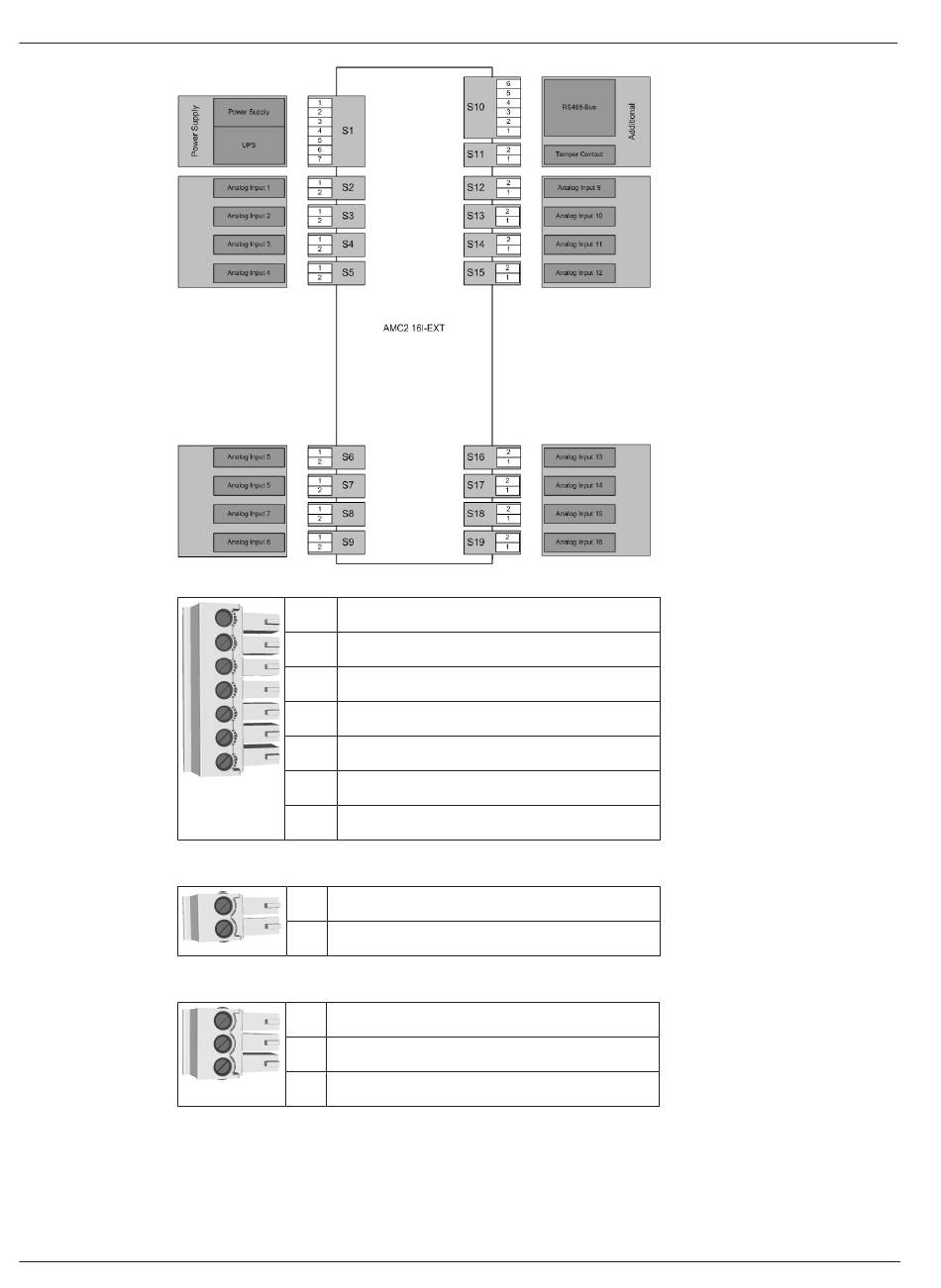

Abbildung 7.3: Anschlussblöcke des AMC2-16IE
Tab. 7.4: Stromversorgung
Tab. 7.5: Analoger Eingang
Tab. 7.6: Relaisausgang
2020-01 | V02 |
1 Stromversorgung, DC-plus (10 V–30 V)
2 Abschirmung
3 Stromversorgung (0 V)
4 USV (Power-Good-Signal) – AC
5 USV (Power-Good-Signal) – Batterie
6 USV (Power-Good-Signal) – DC
7 USV (Power-Good-Signal) – Gemeinsam
1 Analoger Eingang, Eingang
2 Analoger Eingang, Ausgang
1 Relaisausgang, Schließer
2 Relaisausgang, gemeinsam
3 Relaisausgang, Öffner
