Inhaltszusammenfassung für Bosch API-AMC2-16IOE

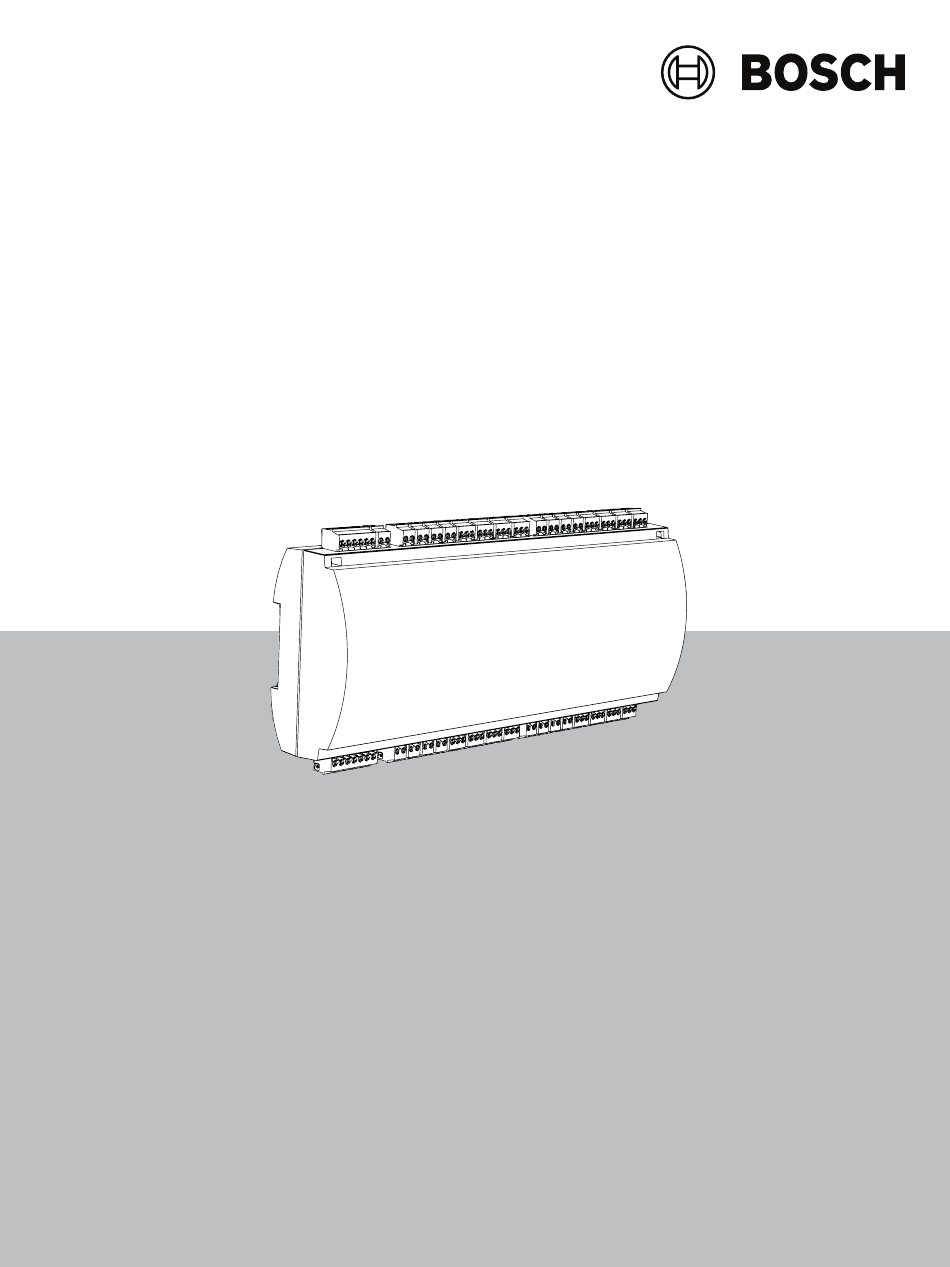

- Seite 1 Erweiterungsplatine 16 Eingänge/Ausgänge API‑AMC2‑16IOE Installationshandbuch...
- Seite 3 Anschließen analoger Eingangsgeräte 4.11 Sabotageschutz UL-Anforderungen Systemanforderungen 5.1.1 Rechner Beschreibung der Stufen von UL 294 Installationsanleitung Erweiterte technische Daten 5.4.1 RS‑485-Erweiterung 5.4.2 Stromverbrauch Fehlerbehebung Wartung und Reparatur Entsorgung Technische Daten Anhänge 10.1 Anschlussdiagramme Bosch Security Systems B.V. 2024-03 | V02 | Installationshandbuch...
- Seite 4 Wenn dieses Produkt in einer ungeschützten Umgebung installiert ist, können unbefugte Personen darauf zugreifen. Installieren Sie das Produkt an einem Ort mit Zutrittsbeschränkung. Dieses Gerät ist nicht für den Einsatz an Orten geeignet, an denen Kinder anwesend sein können. 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 5 – Erhöhen Sie den Abstand zwischen Gerät und Empfänger. – Schließen Sie die Einheit an eine Steckdose an, die nicht vom Empfänger verwendet wird. – Bitten Sie Ihren Vertriebspartner oder einen erfahrenen AV-Techniker um Hilfe. Bosch Security Systems B.V. 2024-03 | V02 | Installationshandbuch...
- Seite 6 Wenn Sie weitere Hilfe benötigen oder Fragen haben, wenden Sie sich bitte an: Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Niederlande www.bosch-sicherheitssysteme.de © Bosch Security Systems B.V., 2023 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 7 Die Erweiterung AMC2-16IOE kann mit einem Controller verwendet werden. Sie ermöglicht die Erweiterung eines Controllers um zusätzliche Ein‑ und Ausgänge. Abbildung 3.1: Erweiterung AMC2-16IOE Die API-AMC2-16IOE verfügt über 16 analoge Eingänge und 16 Relaisausgänge. Die analogen Eingänge können mit potenzialfreien Kontakten verdrahtet werden, z. B. Tür‑ oder Relaiskontakte.
- Seite 8 Jumper zum Einstellen einer freien Spannung vom Relaisausgang oder einer eingeschleiften Spannung aus der internen Stromversorgung des Controllers DIL-Schalter zum Einstellen der Boardadresse Jumper: Potenzialausgleich zwischen unterschiedlichen Systemen und dem Erdanschluss (Abschirmung) für den Bus des Erweiterungsmoduls 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 9 Im Beispiel erfolgt die Stromversorgung über den Controller. Bei Bedarf kann auch ein separates Netzteil für eine Erweiterung verwendet werden. Abbildung 3.4: Systemübersicht Hostcomputer Access Modular Controller Ausweisleser Kommunikation und Stromversorgung Erweiterung Bosch Security Systems B.V. 2024-03 | V02 | Installationshandbuch...
- Seite 10 Abbildung 4.1: Montage des AMC2-Geräts auf einer Montageschiene Informationen zur Installation des Geräts in einem Gehäuse finden Sie im separaten Bedienungshandbuch des Gehäuses AEC-AMC2-UL01 oder AEC-AMC2-UL02. Halten Sie die Gehäusetür nach der Installation des Geräts geschlossen. 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 11 Drücken Sie die Erweiterung nach unten, bis die Unterkante aus der Montageschiene herausspringt [1]. Ziehen Sie das untere Ende der Erweiterung aus der Montageschiene [2]. Abbildung 4.2: Demontage des AMC2 Geräts von einer Montageschiene Bosch Security Systems B.V. 2024-03 | V02 | Installationshandbuch...
- Seite 12 Schnappverschlüsse mit dem Gehäuse verbunden ist. Um das Gehäuse zu öffnen, drücken Sie die beiden Schnappverschlüsse mit einem Schraubendreher nach unten und klappen dann die Abdeckung nach unten auf. Abbildung 4.3: Öffnen des AMC2-16IOE-Gehäuses 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 13 Stecken Sie die Haken am unteren Rand der vorderen Abdeckung in die Ösen am unteren Rand der hinteren Kunststoffabdeckung [1]. Stellen Sie dabei sicher, dass das BOSCH Logo richtig herum (lesbar) ist. Die Oberkante der vorderen Abdeckung ist nun an den zwei Schnappverschlüssen an der Oberkante der hinteren Abdeckung ausgerichtet [2], sodass...
- Seite 14 Kritischer Zustand! Installieren Sie die Stromversorgung näher an der Erweiterung. Hinweis! Diese Angaben gelten für Stromversorgung, Relaisausgänge und Erweiterungsschnittstellen. Für Eingänge müssen spezielle Werte für den Spannungsabfall berücksichtigt werden. Siehe Kapitel Anschließen analoger Eingangsgeräte, Seite 24. 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 15 Seite aufgelegt. Das nicht verbundene Ende sollte zur Vermeidung einer unbeabsichtigten Verbindung isoliert werden. Wenn ein Gerät von einem anderen mit Strom versorgt wird, sollte die Kabelabschirmung auf beiden Seiten aufgelegt werden. Bosch Security Systems B.V. 2024-03 | V02 | Installationshandbuch...
- Seite 16 Lieferstatus Jumper A verbindet die interne Erde des Controllers mit der RS‑485-Erde der Slave- Schnittstelle. Jumper A (A2) sollte nur gesetzt werden, wenn der Controller alle anderen direkt angeschlossenen Peripheriegeräte mit Strom versorgt. 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 17 Schließen Sie eine externe Stromversorgung (10–30 VDC) bei der Erweiterung an Pin 1 (+) und Pin 3 (0 V) des steckbaren Schraubanschlusses an. Bosch empfiehlt die Verwendung des Bosch APS-PSU-60 Netzteils. Es kann bei Einsatz der entsprechenden Batterien auch als unterbrechungsfreie Stromversorgung (USV) verwendet werden. Es bietet zudem Relaisausgänge für die Überwachung der Power-Good-Signale.
- Seite 18 2 x 5 VA 50 VA 20 VA Erweiterung Bei Verwendung weiterer Erweiterungen sinken die Werte. Netzteil + Controller + 60 VA 3 x 5 VA 45 VA 15 VA 2 x Erweiterungen Netzteil + Controller + 60 VA 4 x 5 VA 40 VA 10 VA 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 19 Controller benötigt. 55 VA bleiben also zur Unterstützung externer Geräte übrig. 25 VA dieser 55 VA können für Dauerlasten verwendet werden (z. B. ein Kartenlesegerät), und 30 VA bleiben für gelegentliche Spitzen (z. B. einen Türöffner). Bosch Security Systems B.V. 2024-03 | V02 | Installationshandbuch...
- Seite 20 Für zusätzliche Ein‑ und Ausgänge kann jeder Controller an max. 3 Erweiterungen angeschlossen werden, z. B. für die Aufzugsteuerung. 1 2 3 4 5 6 1 2 3 4 5 6 AMC2 AMC2 ...-EXT Abbildung 4.10: Anschluss eines Erweiterungsmoduls an einen Controller 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 21 Bei der Konfiguration des Systems ist darauf zu achten, dass die Reihenfolge der Platinen in der Zutrittskontrollsoftware den Adressen beim Einstellen dieses Schalters entspricht. Abbildung 4.11: Position des Wahlschalters für Hosteinstellungen Adresse DIP-Schalter nicht vorhanden 1 (Lieferstatus) Bosch Security Systems B.V. 2024-03 | V02 | Installationshandbuch...
- Seite 22 - Wenn Sie höhere Spannungen oder Ströme für spezielle Anwendungen oder elektrische Türhaftmagnete benötigen, müssen Sie an den Ausgängen Koppelrelais (z. B. Wieland Flare Move) einsetzen. - Beachten Sie, dass die Kupplungsrelais entsprechend der Versorgungsspannung (12 V, 24 V) des Controllers gewählt werden müssen. 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 23 Wenn Sie die Freilaufdiode verwenden, achten Sie darauf, sie in umgekehrter Richtung zu verwenden. 14 13 12 11 10 14 13 E 1: E 2: Abbildung 4.15: Position der Jumper für die Relaisausgänge (Unterseite) Lieferstatus Bosch Security Systems B.V. 2024-03 | V02 | Installationshandbuch...
- Seite 24 Abbildung 4.16: Position der analogen Eingangsanschlüsse Der Controller kann auch erkennen, wann ein Kurzschluss vorliegt oder die Verbindung unterbrochen ist und löst einen Alarm aus, falls die entsprechenden Geräte angeschlossen sind. Abbildung 4.17: Schaltplan AMC2 Analogeingang Überwachung/Türkontakt 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 25 Tabelle 4.2: Maximale Werte des Kabelwiderstands pro verwendeter Widerstandskombination in Ohm Hinweis! Wir empfehlen den Einsatz von seriellen Widerständen (R ), die nicht höher als 5K6 sind, um eindeutige Messwerte zu erhalten. Bosch Security Systems B.V. 2024-03 | V02 | Installationshandbuch...
- Seite 26 Da die Erweiterung über kein eigenes Display verfügt, werden die Statusinformationen der Ein‑ und Ausgangssignale auf dem Display des angeschlossenen Controllers angezeigt. Weitere Informationen finden Sie im Installationshandbuch des jeweiligen Controllers. 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 27 Die verfügbaren Gehäuse sind AMC2-UL01 (für ein Gerät) oder AMC2-UL02 (für zwei Geräte). – Für jedes Gehäuse ist ein Bosch APS-PSU-60 Netzteil erforderlich, das sich im selben Raum wie das angeschlossene AMC2 Gerät befinden muss. Die empfohlene maximale Entfernung zwischen Netzteil und AMC2 beträgt 3 m.
- Seite 28 Erweiterungsgeräten verwendet werden. Sie darf nicht für die Verbindung mit Lesern oder anderem Zubehör verwendet werden. – Alle Geräte werden vom Bosch APS-PSU-60 Netzteil für UL-Installationen versorgt. Die Stromversorgung muss sich im selben Raum wie das angeschlossene AMC2 Gerät befinden. Die empfohlene maximale Entfernung zwischen Netzteil und AMC2 beträgt 3 m.
- Seite 29 Leistung zur Verfügung stehen. Die Standby-Stromversorgung für die Klimaanlage kann nur von einem motorgetriebenen Generator geliefert werden. Die Verwendung einer Standby- Batterie ist nicht erforderlich. Verwenden Sie für UL-Konformität nur UL-geprüfte Leser. Bosch Security Systems B.V. 2024-03 | V02 | Installationshandbuch...
- Seite 30 | UL-Anforderungen Erweiterungsplatine 16 Eingänge/Ausgänge AMC2 extension Abbildung 5.1: Beispiel für Montage mit Erweiterungen Position Beschreibung Position Beschreibung Schwarz/Braun Batterieanschluss Erdungskabel Blau RS‑485-Erweiterungsverbindung 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 31 RS‑485-Erweiterung, max. Ausgangsleistung 2,5 A bei 9,0 bis 30 VDC (Ausgangsspannung ist abhängig von der Eingangsspannung der Platine) 5.4.2 Stromverbrauch Spannungseingang 10 bis 30 VDC, max. 3 A Stromverbrauch 5 VA Kombinierte Gesamtleistung 3 A bei 10 bis 12 VDC 2,5 A bei 24 bis 30 VDC Bosch Security Systems B.V. 2024-03 | V02 | Installationshandbuch...
- Seite 32 Signal gesetzt ist, wenn der Eingang kurzgeschlossen ist. – Überprüfen Sie die Konfiguration des Controllers. Falls erforderlich, setzen Sie den Controller auf die Werkseinstellungen zurück, um alle Konfigurationsdaten zu löschen. 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 33 Display des Controllers, um sicherzustellen, dass das Signal gesetzt ist. Überprüfen Sie die Konfigurationseinstellun gen im AMS oder ACE System. – Stellen Sie sicher, dass die internen Netzteil- Jumper richtig gesetzt sind. Bosch Security Systems B.V. 2024-03 | V02 | Installationshandbuch...
- Seite 34 Gerät weist einen deutlichen Leistungsabfall auf Sicherheitsüberprüfung Bitten Sie den Servicetechniker nach Abschluss von Wartungs‑ oder Reparaturarbeiten am Controller darum, Sicherheitsprüfungen durchzuführen, um sicherzustellen, dass der Controller ordnungsgemäß funktioniert. Vertriebssupport Weitere Informationen erhalten Sie unter www.boschsecurity.com/xc/en/support/. 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 35 Verwendung wie Datenträger behandelt und entsorgt werden. Der Controller hat eine CF-Karte als Speichermedium. Achten Sie bei der Entsorgung des Controllers darauf, dass die CF-Karte oder der komplette Controller gemäß der örtlichen Datenschutzverordnung zerstört oder entsorgt wird. Bosch Security Systems B.V. 2024-03 | V02 | Installationshandbuch...
- Seite 36 0% – 95% kondensierend (%) Schutzart IP30 RoHS Konform Kapazität Anzahl der Analogeingänge Anzahl der Relaisausgänge Konnektivität Erweiterungsschnittstelle RS485 Elektrisch Eingangsspannung (VDC) 10 VDC – 30 VDC Stromverbrauch (VA) 5 VA 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 37 Relay Output 15 Relay Output 8 Relay Output 16 Abbildung 10.1: Anschlussblöcke des AMC2-16IOE Stromversorgung, DC-plus (10–30 V) Abschirmung Stromversorgung (0 V) USV (Power-Good-Signal) – AC USV (Power-Good-Signal) – Batterie USV (Power-Good-Signal) – DC USV (Power-Good-Signal) – COM Tabelle 10.3: Stromversorgung Bosch Security Systems B.V. 2024-03 | V02 | Installationshandbuch...
- Seite 38 Problembehandlung – Reparatur und Austausch – Produktsicherheit Bosch Building Technologies Academy Besuchen Sie die Website der Bosch Building Technologies Academy und erhalten Sie Zugang zu Schulungskursen, Videoanleitungen und Dokumenten: www.boschsecurity.com/ xc/en/support/training/ 2024-03 | V02 | Bosch Security Systems B.V. Installationshandbuch...
