Verdichter
Typ
SMC/HPC/HPX
SMC/HPC/HPX
TSMC

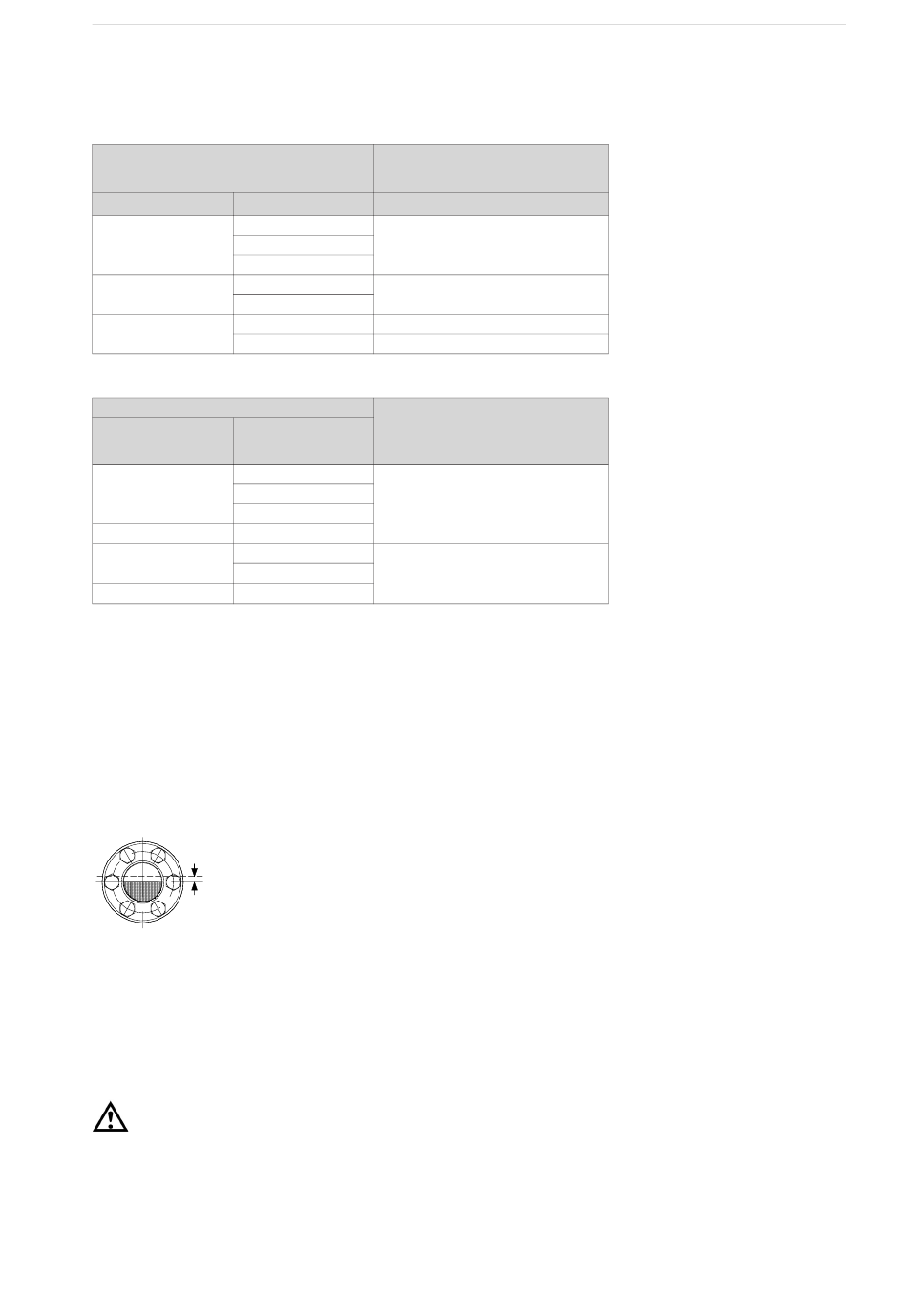

Tabelle 14: Ölfüllung
Verdichter
Typ
SMC/HPC/HPX
TSMC
SMC/HPC/HPX
TSMC
Tabelle 15: Ölstand
4.11
Ölbefüllung
Der Verdichter wird normalerweise ohne Öl im Kurbelgehäuse geliefert. Als Hauptregel gilt,
dass der Verdichter mit der in Tabelle 14: Ölfüllung angegebenen Ölmenge befüllt werden
muss.
Füllen Sie nach wenigen Betriebsstunden des Verdichters Öl nach, da ein Teil des Öls vom
Kältemittel absorbiert wurde. Dies gilt insbesondere für HFKW- und H-FCKW-Kältemittel.
10 mm
Abb. 22: Ölschauglas
Das Öl muss bis auf ein Niveau zwischen der Mitte des Ölschauglas und seiner Oberkante ein-
gefüllt oder nachgefüllt werden.
4.12
Vorschmierung des Verdichters
Warnung!
Der Verdichter darf nicht ohne Vorschmierung der Lager und der Wellendichtung gestartet
werden.
Bevor der Verdichter nach einer Stillstandszeit von mehreren Monaten das erste Mal gestartet
wird, muss der Verdichter vorgeschmiert werden. Auf diese Weise werden die Lager ge-
schmiert und das Ölsystem mit Öl aufgefüllt, bevor der Verdichter anläuft. Für die
im Kurbelgehäuse
Zylinder
4
6
8
12
16
8
16
Eine Veränderung des
Zylinder
Ölstands um 10 mm
4
6
8
8
12
16
16
Betriebshandbuch – SMC/TSMC 100 Mk 4 LL & Mk 5 (einschließlich ATEX-Ausführung)
Ölmenge
Liter
25
50
25
50
entspricht
1,8 l
4,7 l
48/54
Wartungsanleitungen
001573 de 2023.05
